以太网交换机（ENS）

以太网交换机（ENS）是用于连接其他控制单元的控制单元，支持以太网总线系统（OABR 以太网）。以太网交换机（ENS）用于通过以太网在车载网络中分配信息。

由于对信息娱乐系统和驾驶员辅助系统的带宽要求增加，将以太网用作通信技术。

拥有存储编程数据的高容积是使用以太网的另一个原因。

• 什么是以太网？

  以太网是一种供应商中立的、通过电缆连接的网络技术。使用 TCP/IP（Transmission Control Protocol/ Internet Protocol，传输控制协议 / 互联网络协议）协议和 UDP（User Datagramm Protocol，用户数据报协议）协议作为传输协议。

提示！ 以太网交换机 (ENS) 的正确安装位置可以通过诊断电路图上的热点调出！

以太网交换机（ENS）有多种规格。根据选装配置可连接多种不同的端口（= 接口）。

端口属于网络地址的一部分，用于通过操作系统为服务器程序与客户端程序分配以太网连接及相应的数据包。该协议的每种连接有两个端口，一个属于服务器侧，另一个属于客户端侧。

提示！ 端口可单独使用。与总线相连的控制单元插至哪个端口对以太网交换机（ENS）不太重要。

以太网交换机（ENS）用于连接以太网通信的各个控制单元。

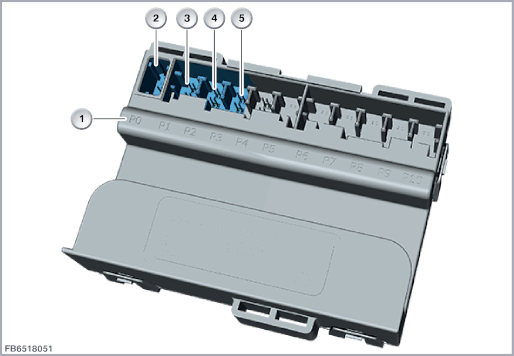

下图是一个以太网交换机（EWS）的例子。

以太网交换机（ENS）通过一个 10 芯插头连接与车载网络相连。

每个以太网接口标配为 6 芯。

以太网交换机 (ENS) 通过以太网连接在高级主机 (HU-H) 上。

以太网交换机（ENS）通过总线端 30B 供电。

线脚布置

在上面的图示中只画出了电源和总线连接。当前线脚布置可以在诊断系统 ISTA（综合业务技术应用程序）的电路图中查找。通过点击电路图中的符号，可以激活选项卡“安装位置”和"线脚布置"。

遵守以太网交换机（ENS）的下列标准值：

提示！ 以太网交换机（ENS）无法设码。
