燃油油位传感器和燃油油位传感器 2
 |
提示！ 只有燃油泵上的燃油油位传感器才能单独更换。 |
借助燃油箱液位传感器确定燃油箱油位并在组合仪表 (KOMBI) 上显示。
燃油油位传感器由下列组件构成：
-
具有滑动触头和滑动触头轨道的电位计
-
杠杆臂
-
浮子
|
提示！ 只有燃油泵上的燃油油位传感器才能单独更换。 |
借助燃油箱液位传感器确定燃油箱油位并在组合仪表 (KOMBI) 上显示。
燃油油位传感器由下列组件构成：
具有滑动触头和滑动触头轨道的电位计
杠杆臂
浮子
组合仪表中的油位表显示的是激活 PAD 模式下的燃油箱油位。
车身域控制器（BDC）控制单元为每个燃油油位传感器供电。控制单元通过电位计上的电压降（与液位有关）确定电阻值。该电阻值被发送至组合仪表 (KOMBI)。在组合仪表 (KOMBI) 中通过一条特性线确定燃油箱油位，单位是升。
具有滑动触头和滑动触头轨道的电位计位于燃油油位传感器或燃油油位传感器 2 的万向节内。浮子和杠杆臂的位置根据燃油箱油位发生变化。因此按照一定的电阻值可以分配各种角度。

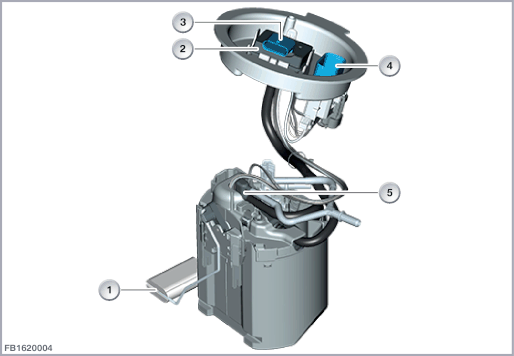

下图显示了燃油泵上的燃油油位传感器。燃油油位传感器 2 位于燃油箱的另一半部分（不可更换）。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
燃油油位传感器 |
2 |
自然真空检漏（美规） |
| 3 |
5 芯插头连接 |
4 |
8 芯插头连接 |
| 5 |
燃油泵 |
燃油油位传感器与维修盖板上的多芯插头连接相连。通过这个插头连接，每个燃油油位传感器均通过其自身的供电导线和信号线连接至 BDC 控制单元。
| 索引 |
说明 |
|---|---|
| 1 |
燃油油位传感器 |
| 2 |
燃油油位传感器 2 |
线脚布置
| 线脚 |
说明 |
|---|---|
| SIG1 |
燃油油位传感器的信号 |
| SIG2 |
燃油油位传感器 2 的信号 |
| U1 |
燃油油位传感器的供电电压 |
| U2 |
燃油油位传感器 2 的供电电压 |

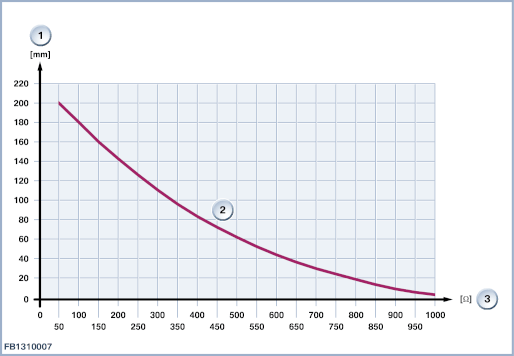

燃油油位传感器的测量范围大约为 0 至 200 毫米，符合可能的 75 升编码型号（例如，整个油箱容积 82 升）。
示例图
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
燃油油位传感器的测量范围 |
2 |
燃油箱油位特性线 |
| 3 |
电阻 |
请注意燃油油位传感器或燃油油位传感器 2 的下列标准值：
| 大小 |
数值 |
|---|---|
| 供电 |
7 至 16 伏 |
| 供电电压（间歇） |
8 伏特 |
| 工作电流（间歇） |
20 mA |
| 损失功率 |
≤ 0.125 W |
| 温度范围 |
-40 °C 至 80 °C |
当燃油油位传感器或燃油油位传感器 2 失灵时可能出现下列情况：
车身域控制器（BDC）控制单元中的故障记录
一个传感器或两个传感器损坏，无接触不良：
| - | 标准油位表 |
| - | 通过油耗信号或发动机控制的喷射信号计算燃油箱油位。 |
| - | 加油并切换总线端后，油位表没有变化。显示器显示的燃油箱油位与加油前一样。 |
传感器和喷射信号损坏：
| - | 油位表显示为“0”（空） |
