仪表板 LED 照明灯具电子控制装置
乘客侧仪表板的照明由 2 个 LED 照明灯具组成：
-
仪表板 LED 照明灯具
-
仪表板 LED 照明灯具 2
控制系统在相关的电子控制装置中，被称为：仪表板 LED 照明灯具电子控制装置。
 |
提示！ 仪表板 LED 照明灯具电子控制装置正确的安装位置可以通过诊断电路图上的热点进行调用！ |
乘客侧仪表板的照明由 2 个 LED 照明灯具组成：
仪表板 LED 照明灯具
仪表板 LED 照明灯具 2
控制系统在相关的电子控制装置中，被称为：仪表板 LED 照明灯具电子控制装置。
|
提示！ 仪表板 LED 照明灯具电子控制装置正确的安装位置可以通过诊断电路图上的热点进行调用！ |
如果接通了总线端 KL58g，则车身域控制器 (BDC) 会输出一个仪表板照明的请求信号至仪表板 LED 照明灯具电子控制装置。电子控制装置控制 LED 照明灯具中的 LED。
在每个 LED 照明灯具中，安装了作为防热保护的温度传感器。LED 照明灯具电子控制装置会分析传感器信号，并且在发热量大的情况下关闭 LED 照明灯具。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|

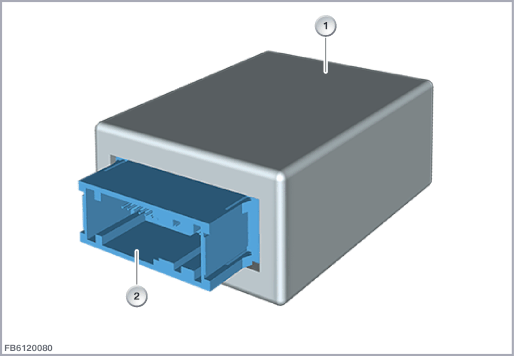

| 1 |
仪表板 LED 照明灯具电子控制装置 |
2 |
32 芯插头连接 |
仪表板 LED 照明灯具电子控制装置通过总线端 KL30B 和总线端 15N 供电。
仪表板 LED 照明灯具电子控制装置通过一个 32 芯插头连接与车载网络相连。
| 索引 |
说明 |
|---|---|
| 1 |
仪表板 LED 照明灯具电子控制装置 |
线脚布置
| 线脚 |
说明 |
|---|---|
| Kl. 15N |
总线端 Kl. 15 关闭延迟时间 |
| 总线端 KL30B |
总线端 KI. 30B 基础运行 |
| 总线端 KL31 |
接地端 |
| 总线端 Kl. 58g |
总线端 Kl. 58g 查寻照明 |
| K‐CAN4 |
CAN 4车身(CAN代表控制器局域网) |
| LED1+ |
仪表板 LED 照明灯具中 LED 托架的控制导线（正极信号） |
| LED2+ |
仪表板 LED 照明灯具 2 中 LED 托架的控制导线（正极信号） |
| LED1- |
LED 托架的控制导线（负极信号） |
| NTC1+ |
仪表板 LED 照明灯具中温度传感器信号线（正极信号） |
| NTC2+ |
仪表板 LED 照明灯具 2 中温度传感器信号线（正极信号） |
| U |
控制导线 |
| U2 |
控制导线 |
|
提示！ 当前线脚布置可以在诊断系统 ISTA (综合业务技术应用程序) 的电路图中查找。 |
对于仪表板 LED 照明灯具电子控制装置，注意下列额定值：
| 大小 |
数值 |
|---|---|
| 电压范围 |
9 至 16 V |
| 温度范围 |
-40 至 85 °C |
|
提示！ 仪表板 LED 照明灯具的照明电子控制装置不具有诊断功能。 |
保留印刷错误、内容疏忽以及技术更改的可能性。
