仪表板 LED 照明灯具和仪表板 LED 照明灯具 2
乘客侧仪表板的照明由 2 个 LED 照明灯具组成：
-
仪表板 LED 照明灯具
-
仪表板 LED 照明灯具 2
控制系统在相关的电子控制装置中，被称为：仪表板 LED 照明灯具电子控制装置。
 |
提示！ LED 照明灯具正确的安装位置可以通过诊断电路图上的热点进行调用！ |
乘客侧仪表板的照明由 2 个 LED 照明灯具组成：
仪表板 LED 照明灯具
仪表板 LED 照明灯具 2
控制系统在相关的电子控制装置中，被称为：仪表板 LED 照明灯具电子控制装置。
|
提示！ LED 照明灯具正确的安装位置可以通过诊断电路图上的热点进行调用！ |
如果接通了总线端 KL58g，则车身域控制器 (BDC) 会输出一个仪表板照明的请求信号至仪表板 LED 照明灯具电子控制装置。电子控制装置会使用一个按脉冲宽度调制的信号（PWM 信号）控制 LED 照明灯具中的发光二极管。
在每个 LED 照明灯具中，安装了作为防热保护的温度传感器。LED 照明灯具电子控制装置会分析传感器信号，并且在发热量大的情况下关闭 LED 照明灯具。

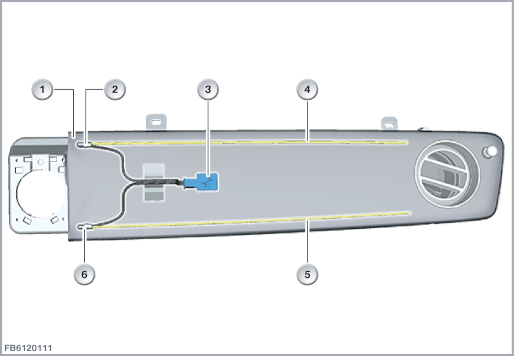

下图示例性地显示了仪表板中的 LED 照明灯具。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
仪表板 |
2 |
带有温度传感器的 LED 托架 （仪表板 LED 照明灯具的组成部分） |
| 3 |
插头连接，10 芯 |
4 |
光导管 （仪表板 LED 照明灯具的组成部分） |
| 5 |
光导管 （仪表板 LED 照明灯具 2 的组成部分） |
6 |
带有温度传感器的 LED 托架 （仪表板 LED 照明灯具 2 的组成部分） |
2 个 LED 照明灯具通过一个 10 芯插头连接在车载网络上（8 个线脚已占用）。
每个 LED 照明灯具带有 4 根导线。
仪表板 LED 照明灯具电子控制装置控制 2 个 LED 照明灯具并且分析传感器信号。
| 索引 |
说明 |
|---|---|
| 1 |
仪表板 LED 照明灯具 |
| 2 |
发光二极管 |
| 3 |
温度传感器 |
线脚布置
| 线脚 |
说明 |
|---|---|
| 总线端 KL31 |
总线端 Kl. 31 接地 |
| SIG+ |
温度传感器信号线（正极信号） |
| SIG‐ |
温度传感器信号线（负极信号） |
| U |
发光二极管供电电压 |
|
提示！ 注意诊断电路图！ |
光导管单侧由发光二极管供给。为了取消光导管特定范围内的照明，该范围内的光导管表现出一种特有的光学结构。
这种特有的光学结构将在光导管的上侧形成。此结构“损坏”光导管内部的整体反射并确保相反面上的照明被取消。因此，可确定区域能被精确照明。
| 索引 |
说明 |
|---|---|
| 1 |
光导管 |
| 2 |
带特有光学结构的反射区域 |
| 3 |
发光二极管 |
注意 LED 照明灯具（仪表板 LED 照明灯具和仪表板 LED 照明灯具 2）的下列额定值：
| 大小 |
数值 |
|---|---|
| 供电电压 |
9 至 16 V |
| 温度范围 |
-40 至 85 °C |
在 LED 照明灯具（仪表板 LED 照明灯具和仪表板 LED 照明灯具 2）上发生对地短路时，可能会出现下列现象：
车身域控制器 (BDC) 中的故障记录
可以用诊断系统执行 LED 照明灯具（仪表板 LED 照明灯具和仪表板 LED 照明灯具 2）的功能检查。
