左前、右前、左后、右后登车槛板照明灯

发光的车门槛板嵌条由塑料制成的带拉绒不锈钢填料的架梁组成。标记的边界借助 LED 技术照明。

提示！

登车槛板照明灯的正确安装位置可通过诊断电路图上的热点调用！
功能描述

对于车门槛板嵌条的背景照明有不同的系统开动。此系统区别于光源结构，以及以这种方式存在的灯光的终端引线。

车身域控制器 (BDC) 通过一个输出端为所有登车槛板照明灯供电。登车槛板照明灯会随着开/关车门而打开或者关闭。

如果在解锁的车辆上打开车门，车门锁中的门接点 (霍尔传感器) 的状态也改变。BDC 控制单元分析此状态，并接通登车槛板照明灯。

关闭车门时门接点的状态会再次改变。BDC 控制单元关闭登车槛板照明灯。

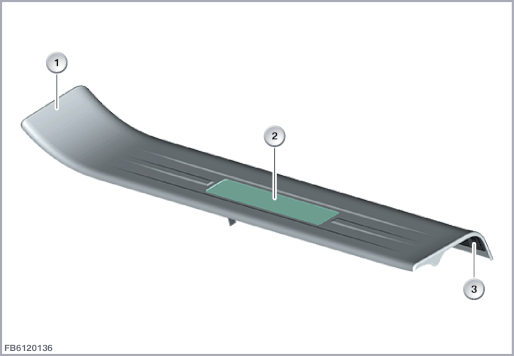

下图示例性示出发光的车门槛板嵌条。

索引

说明

索引

说明

1

车门槛板嵌条

2

有发光标记的衬里。

3

塑料支架
结构及内部电路连接

登车槛板照明灯通过一个 3 芯插头连接与车身域控制器 (BDC) 连接。

BDC 控制单元通过一个按脉冲宽度调节的信号 (PWM 信号) 控制登车槛板照明灯。

索引

说明

1

登车槛板照明灯（发光二极管）

线脚布置

线脚

说明

总线端 KL31

总线端 Kl. 31 接地

U

供电电压

1 个线脚未使用
标准值

注意登车槛板照明灯的以下标准值：

大小

数值

供电电压

9 至 16 V

温度范围

-40 至 85 °C
诊断提示
部件的功能检查

可通过诊断系统对登车槛板照明灯进行功能检查。同时，所有登车槛板照明灯由车身域控制器 (BDC) 控制。
