AR00.19-P-0100-03A
通过卷边维修线束
000 589 13 99 00
卷边钳
基本线束修理包
新式乘用车线束修理包
剥线器
220 589 04 99 00
220 589 01 99 10
220 589 01 99 40
220 589 01 99 85
MLK 1.2 卷边套件
MQS 卷边套件
Fl. 卷边套件 6.3 / 2.8
MCP 2.8 卷边套件
220 589 01 99 01
220 589 01 99 83
220 589 01 99 03
220 589 01 99 05
RK 2.5 卷边套件
JPT 卷边套件
MCP 2.8 卷边套件
SLK 2.8 卷边套件
220 589 01 99 04
220 589 01 99 06
220 589 01 99 07
MCP 1.2 卷边套件
220 589 04 99 11
剥线长度表
触点系列
电缆横截面
绝缘层的剥离长度
所有
多达 1.5 mm
2
4 mm±0.3
所有
1.5 到 4 mm
2
5mm±0.3
P54.18-2069-01
i
下面是在圆导线上执行的工作程序.
1
根据
l
线束修理包,
l
基本线束修理包或
l
新乘用车线束修理包中的表格选择卷边触点.
2
使用
l
剥线器根据表格剥线.
p
损坏的引线会导致线路横截面变化并使压接的强度不可靠.
P54.18-2070-01
3
l
选择
l
手动卷边钳 (3) 的卷边套件 (1, 2).
il
根据用于
l
线束修理包,
l
基本线束修理包或
l
新乘用车线束修理包中的卷边触点型号选择卷边套件 (1, 2).见表.
4
l
将卷边套件 (1, 2) 插入
l
手动卷边钳 (3).
P54.18-2610-01
5.1
l
将位置调节器拧入
l
手动卷边钳 (箭头所示).
i
使用带螺纹盖的
l
手动卷边钳.
5.2
l
将带快速锁的位置调节器连接至
l
手动卷边钳.
i
使用带快速锁的
l
手动卷边钳.
l
带螺纹盖的位置调节器可被
l
带快速锁的位置调节器所取代.
P54.18-2608-02
6

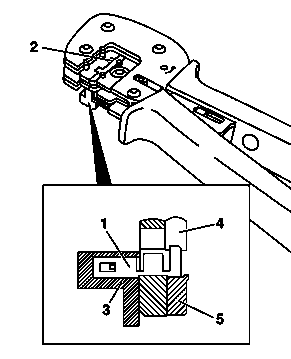

将卷边触点 (1) 经过
l
卷边嵌套 (2) 插入
l
压膜套件 (4, 5) 的
l
位置调节器 3 中.
il
根据电缆橫截面积选择卷边嵌套 (2).
l
压膜套件 (4, 5) 之间的卷边触点 (1) 必须是垂直的.
P54.18-2606-01
7
l
关闭压接钳, 直至卷边触点 (2) 被固定在
l
卷边嵌套 (3) 中.
p
切勿使卷边触点 (2) 变形, 否则电缆 (1) 将不能正确插入卷边触点 (2).
i
确保卷边触点 (2) 在
l
位置调节器 (4) 中正确落座.
8
将电缆 (1) 导入插入的卷边触点 (2) 中 (箭头所示).
P54.18-2076-02
9
l

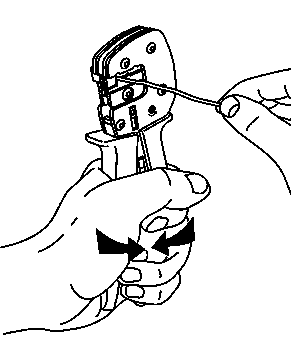

捏压卷边钳, 直至到达挡块, 拆下压接接头.
il
必须将手动卷边钳挤压至挡块方可再次将其打开.
