P54.18-2171-01
1
根据
l
线束修理包,
l
基本线束修理包或
l
新乘用车线束修理包中的表格选择卷边触点.
2
推动电缆 (2) 上的单线绝缘层 (1), 使密封唇位于前端.
3
使用
l
剥线钳根据分配表剥离导线 (2) 的绝缘层.
p
损坏的引线会导致线路横截面变化并使压接的强度不可靠.
4
调整单线绝缘层 (1) 和线路 (2),. 从而确保尺寸 (b) 最大为 1 mm.
P54.18-2070-01
5
l
选择
l
手动卷边钳 (3) 的卷边套件 (1, 2).
il
根据使用的卷边触点类型和单线绝缘层选择卷边套件 (1, 2).见表.
6
l
将卷边套件 (1, 2) 插入
l
手动卷边钳 (3).
P54.18-2610-01
7.1
l
将位置调节器拧入
l
手动卷边钳 (箭头所示).
i
使用带螺纹盖的
l
手动卷边钳.
7.2
l
将带快速锁的位置调节器连接至
l
手动卷边钳.
i
使用带快速锁的
l
手动卷边钳.
带螺纹盖的位置调节器可被
l
带快速锁的位置调节器所取代.
P54.18-2608-02
8
将卷边触点 (1) 经过
l
卷边嵌套 (2) 插入
l
压膜套件 (4, 5) 的
l
位置调节器 (3) 中.
il
根据电缆橫截面积选择卷边嵌套 (2).
l
压膜套件 (4, 5) 之间的卷边触点 (1) 必须是垂直的.
P54.18-2607-01
9
l
关闭压接钳, 直至卷边触点 (2) 被固定在
l
卷边嵌套 (3) 中.
p
切勿使卷边触点 (2) 变形, 否则电缆 (1) 将不能正确插入卷边触点 (2).
i
确保卷边触点 (2) 在
l
位置调节器 (5) 中正确落座.
10
将带单线绝缘层 (4) 的电缆 (1) 导入插入的卷边触点 (2) (箭头所示).
P54.18-2075-02
11
l

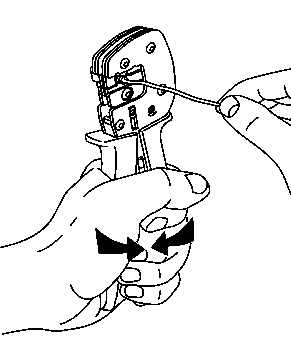

捏压卷边钳, 直至到达挡块, 拆下压接接头.
il
必须将手动卷边钳挤压至挡块方可再次将其打开.
12
检查压接时是否发生变形以及插入是否正确.
i

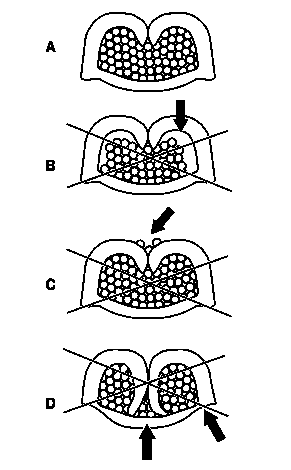

正确压接 (A): 线束均匀地封闭.卷边固定件均匀成形.
不正确的压接 (B, C, D): 卷边固定件的横截面不正确.卷边固定件未正确固定.导线股位于压接钩环之外.压接固定件过满.压接钩触碰到压接接头的底部.压接固定件过满.压接固定件变形并因此损坏.
P54.18-2219-03
P54.18-2078-02
13
检查压接接头, 确保所有电线都正确封闭.
p
不得夹住单线绝缘层, 否则若接头被水渗透, 触点腐蚀就会发生.
i
绝缘层和单线绝缘层必须位于中央, 并被卷边固定件完全封闭, 它们必须能够承受拉力.

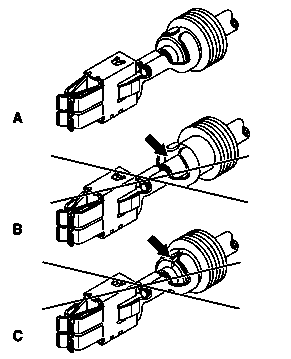

正确的压接 (A): 导线被固定件正确地封闭.而绝缘层和单线绝缘层则被大的固定件正确封闭.所有零部件均可承受必要的拉力.
不正确的压接 (B, C): 单线绝缘层由于卷边时未正确插入而未被固定件正确封闭.由于使用了错误的压膜套件或错误的单线绝缘层而导致单线绝缘层的卷边区域损坏.
P54.18-2079-02
14
检查压接的长度, 线束与绝缘层的距离, 位置以及密封状态是否正确.
i
正确的压接 (A): 固定件中绝缘层和导线的长度均正确.单线绝缘层与绝缘层末端之间的距离正确.
不正确的压接 (B, C): 单线绝缘层由于密封件与绝缘层末端之间的距离不足而损坏.剥离的线束太长, 因此单线绝缘层没有被卷边.
卷边钳
220 589 01 99 10
220 589 01 99 40
220 589 01 99 08
SLK 2.8 ELA 卷边套件
220 589 01 99 09
220 589 01 99 80
220 589 01 99 82
MLK 1.2 ELA 卷边套件
220 589 01 99 84
220 589 04 99 10
MCP 2.8 ELA 卷边套件
剥线长度表
