车型

所有

1

将损坏的线路或插头/连接器暴露在易于接触的位置并切除.

i
如图所示, 将线束扎带分开并偏离大约 45 mm (a).

2

切下一段与旧电缆相配的新电缆.

3

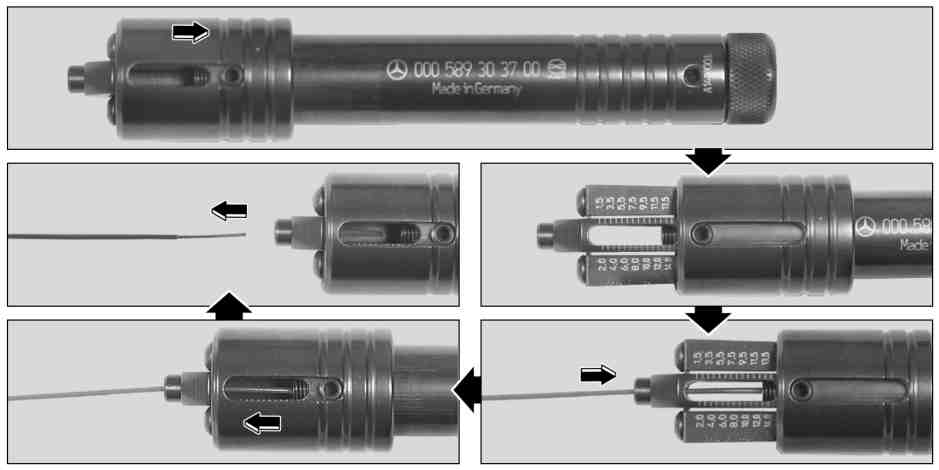

如图所示, 使用
l
剥线器从线路两端剥去 15 mm 的绝缘层.

p
仅可使用
l
剥线器剥开线路.

否则会出现系统失效或故障.

4

借助电缆横截面选择轴向焊接连接器.

5

在导线上推动轴向焊接连接器, 越过焊料点.

i
首先推动轴向焊料连接器较细侧.

6

将导线端部扭结在一起.

7

旋转的同时, 由绞合处将轴向焊接连接器向后推.

8

使用预热热风枪（带电子温度调节）将轴向焊料连接器加热至 400°C.

p
在车辆内部使用焊珠收集器.

否则液态焊接材料会造成损坏.

9

检查焊点.

i
必须无法再看到轴向焊接连接器的焊接环. 覆盖层必须与线路平齐.

A

校正

B

不正确

10

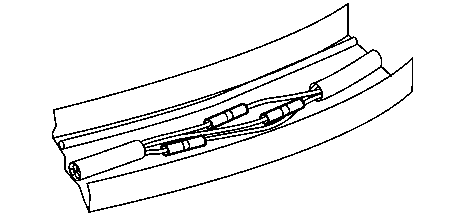

将轴向焊料连接器应用至导线, 然后使用管道胶带包覆修理区域四周.

i
禁止将轴向焊料连接器直接放置在另一个上面.
