警告
severity=W

受伤的
风险
处理炽热或发光的物体时,可能导致皮肤或眼睛的损伤。

如有必要, 穿戴防护手套, 防护服和防护眼镜.

AS00.00-Z-0002-01A

a
小心
severity=C

有烧伤皮肤和眼睛的
风险
。 对热缩管进行作业时,吸入烟气有中毒的
风险
。

注意保证工作间通风良好. 请戴上防护眼镜和防护手套.

AS00.19-Z-0001-01A

a
小心
severity=C

焊接期间,皮肤和眼睛有烧伤的
风险
,吸入烟气有中毒的
风险
。

穿戴防护手套, 防护服和护目镜. 确保工作场所通风良好. 注意保护供电电缆. 工作区域内应避开火源.

AS00.19-Z-0002-01A

专业提示
severity=N

有关处理带高电压车载电气系统和/或锂电池和/或气体驱动系统的车辆的一般提示

AH00.00-Z-0300-01A

专业提示
severity=N

线束损坏评估

AH00.19-P-1000-05A

专业提示
severity=N

关于更换与安全性相关的特殊部件的说明

AH00.19-P-1000-08A

专业提示
severity=N

关于卷边的说明

AH00.19-P-1000-09A

专业提示
severity=N

焊接注意事项

AH00.19-P-1000-10A

专业提示
severity=N

对接地连接时使用油漆刮擦的螺母的提示

型号 117, 156, 166, 167, 172, 176, 177, 190, 205, 213, 217, 222, 223, 238, 242, 246, 253, 257, 290, 292, 293

型号 463

始自2019年款

AH00.19-P-1000-20A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

专业提示
severity=N

关于蓄电池的说明

AH54.10-P-0001-01A

维修线束的益处

AH00.19-P-1000-03A

线束的维修方法

AH00.19-P-1000-04A

关于连接器的说明

AH00.19-P-1000-06A

关于软焊接的说明

AH00.19-P-1000-07A

关于电缆保护的说明

AH00.19-P-1000-11A

维修线束

1

将触点从插头和联接器上拆下。

如果进行线束维修时需要。

AR00.19-P-0120A

n

触点插口和接触销, 安装配置列表, 实际生产配置

型号 124, 126, 129, 140, 163, 164, 168, 169, 170, 171, 199, 202, 203, 204, 208, 209, 210, 211, 215, 216, 219, 220, 221, 230, 240, 245, 251, 414, 461, 463 截至5/31/12

GF00.19-P-7000A

n

插头和联接器按照竣工配置

型号 124, 126, 129, 140, 163, 164, 168, 169, 170, 171, 199, 202, 203, 204, 208, 209, 210, 211, 215, 216, 219, 220, 221, 230, 240, 245, 251, 414, 461, 463 截至5/31/12

GF00.19-P-8000A

2

通过焊接终端套管维修线束。

使用焊接终端套管。

AR00.19-P-0100-09A

l
基本线束修理包

*000589139900

l

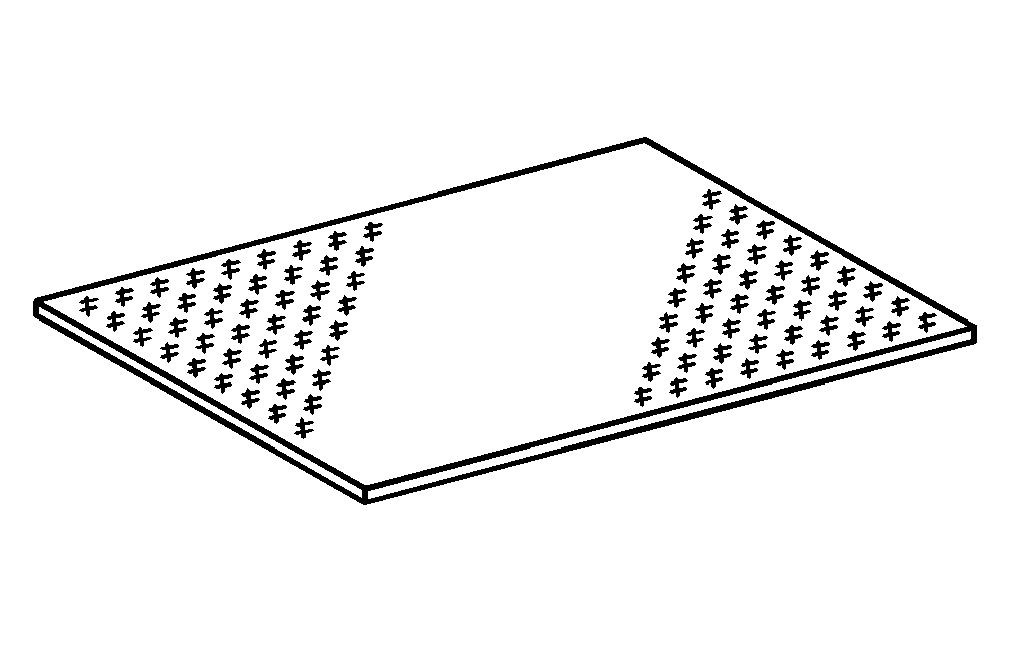

焊珠收集器

*129589019800

l

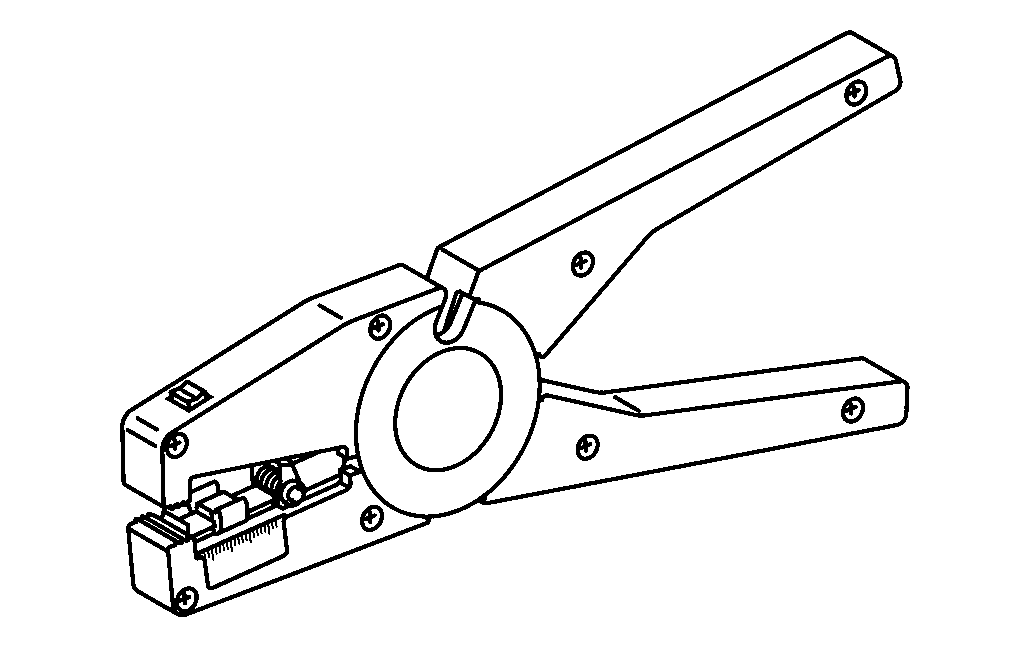

剥线钳

*220589019940

l

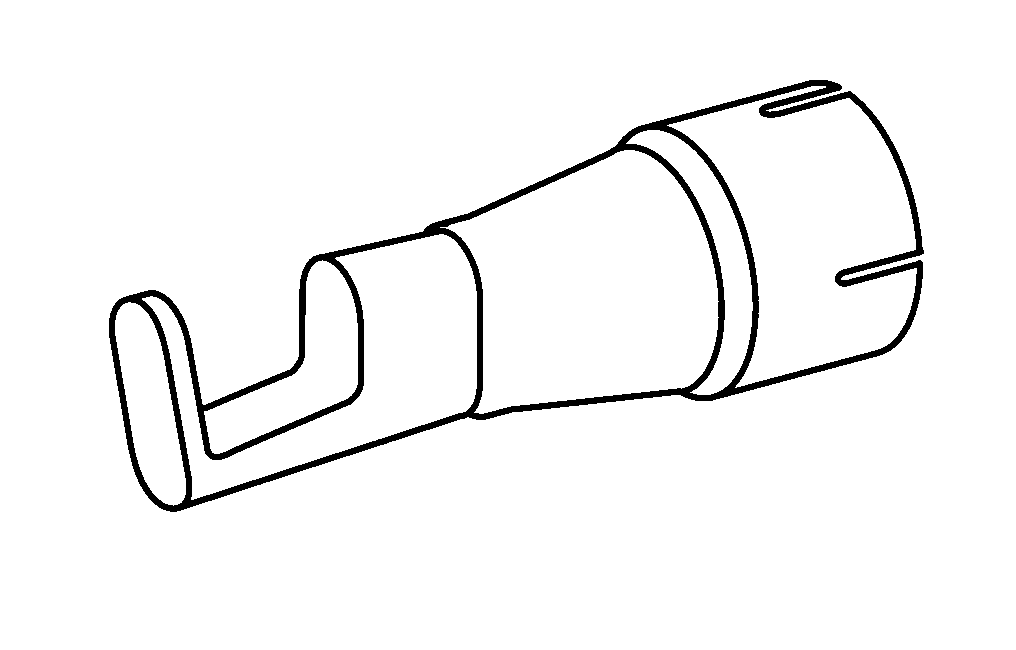

反射器

*220589019941

l

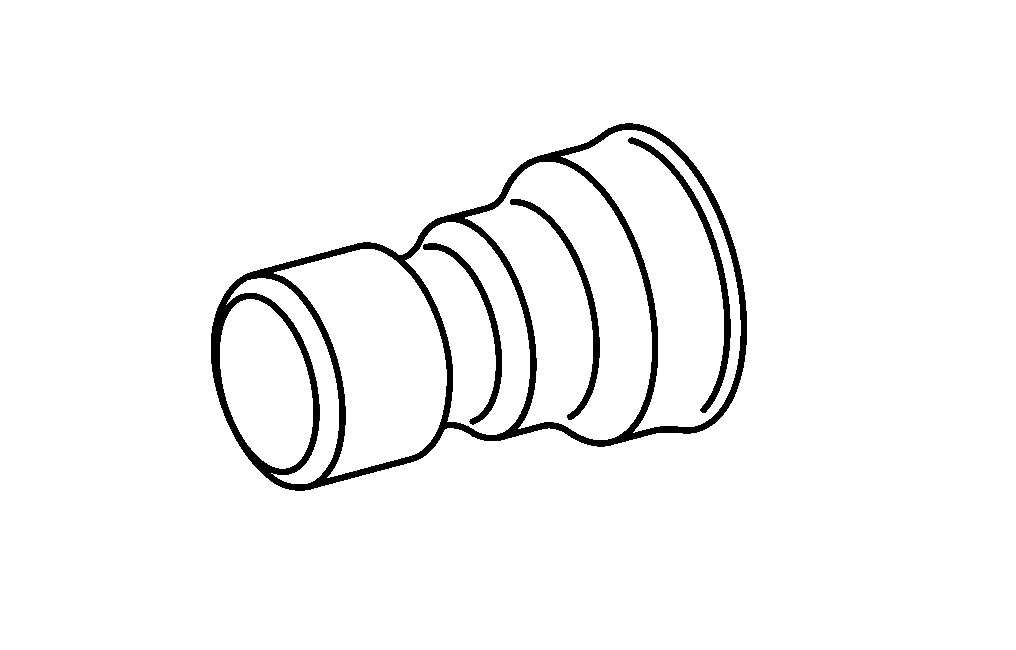

适配器

*220589019942

l
新轿车线束修理包

*220589049900

3.1

使用轴向焊接连接器维修线束。

如果轴向焊接连接器和导体横截面积 ≥  0.35 mm
2
。

AR54.18-P-0100-06A

3.2

使用轴向焊接连接器维修线束。

如果轴向焊接连接器和导体横截面积为 0.13 mm
2
。

AR00.19-P-0100-12A

l
剥线器

*000589303700

4

通过压接维修线束。

使用圆形电缆线束。

AR00.19-P-0100-03A

l
基本线束修理包

*000589139900

l
Fl. 压接组件 6.3_/ 2.8

*220589019901

l
MCP 2.8_压接组件

*220589019903

l
MCP 2.8_压接组件

*220589019904

l
JPT 压接套件

*220589019905

l
RK 2.5_压接组件

*220589019906

l
压接组件 SLK 2.8

*220589019907

l
压接钳

*220589019910

l
剥线钳

*220589019940

l
MLK 1.2_压接组件

*220589019983

l
MQS 压接套件

*220589019985

l
MCP 1.2_压接组件

*220589049911

l
新轿车线束修理包

*220589049900

5

通过压接维修扁平导线线束。

型号 164, 204, 211, 216, 219, 221, 251

使用扁平导线线束。

AR00.19-P-0100-10A

l
线束修理包

*211589019900

6

对于防水连接，通过压接维修线束。

维修点必须防水。

AR00.19-P-0100-04A

l
基本线束修理包

*000589139900

l
MCP 2.8_ELA 压接组件

*000589139910

l
SLK 2.8_压接组件/ELA

*220589019908

l
SLK 2.8_ELA 压接组件

*220589019909

l
压接钳

*220589019910

l
剥线钳

*220589019940

l
MCP 2.8_ELA 压接组件

*220589019980

l
MCP 2.8_ELA 压接组件

*220589019981

l
JPT ELA 压接套件

*220589019982

l
MLK 1.2_ELA 压接组件

*220589019984

l
MQS ELA 压接组件

*220589019986

l
新轿车线束修理包

*220589049900

l
MCP 1.2_ELA 压接组件

*220589049910

7

通过焊接维修线束。

使用焊接容器。

AR00.19-P-0100-05A

l
基本线束修理包

*000589139900

l
焊珠收集器

*129589019800

l
剥线钳

*220589019940

l
新轿车线束修理包

*220589049900

8

通过快速连接技术维修线束。

使用切口和夹子连接器。

AR00.19-P-0100-06A

9

修理线路后保护修理点。

AR00.19-P-0100-08A

10

检查线束。

AR54.18-P-0600-01A

l
电气连接套件

*220589009900

l
126_针插座盒

*129589002100
