000 589 13 99 00
带卡钳的插片固定器
基本线束修理包
新式乘用车线束修理包
E 95 焊条
220 589 04 99 00
220 589 01 99 50
220 589 01 99 55
P54.18-2504-01
松开装配 "E 95 连接器" 固定件的车型上的二次释放按钮
1
使用适当的工具沿箭头方向将固定件推出锁止位置.
P54.18-2505-01
松开装配 "E 95 连接器" 滑动块的车型上的二次释放按钮
2
使用适当的工具沿箭头方向将滑动块移至预锁止位置 (1).
P54.18-2506-01
松开装配 "E 95 连接器" 固定夹子的车型上的二次释放按钮
3
使用适当的工具沿箭头方向将固定装置 (1) 推出锁止位置.
p
如果工具插入太深, 则密封件会受损.
P54.18-2517-04

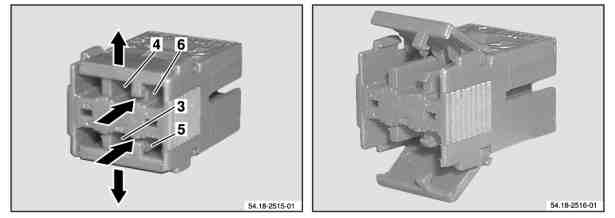

松开装配 "E 95 连接器" 触点固定装置的车型上的二次释放按钮
4
使用适当的工具压上接触空腔
(3, 5 或 4, 6) 之间的触点固定装置的固定件.
5
打开触点固定装置.
P54.18-2503-06

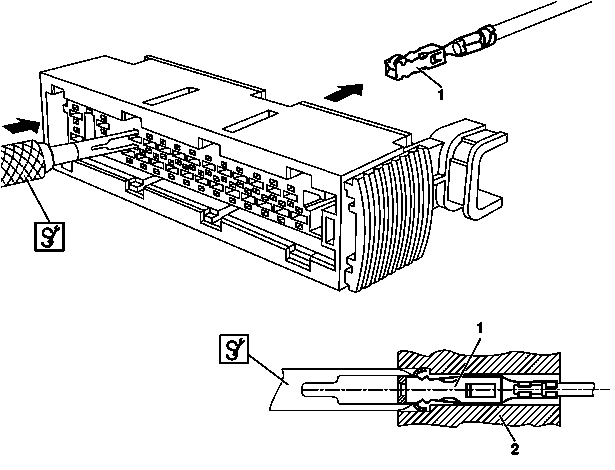

将触点插口从 "E 95 连接器" 上拔掉
6
将带
l
夹钳和
l
E 95 叶片的叶片夹从前侧穿过开口插入连接器 (2) 的接触空腔.
p
小心地插入工具, 以防损坏接触空腔与解锁工具开口之间的腹板.
i
这将一并压住触点插口 (1) 处的弹簧.
7
轻轻拖曳相应电缆可将触点插口 (1) 从连接器 (2) 上拆下.
