装配 RK 2.5 弹出器的解锁装置
基本线束修理包
新式乘用车线束修理包
220 589 04 99 00
220 589 01 99 30

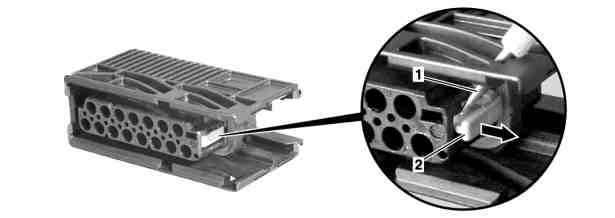

P54.18-2491-04
松开装配锁止滑动块的型号上的二次释放按钮
1
使用合适的工具 (1), 按箭头所示方向将锁止滑阀 (2) 从最后一个定位槽中推出.
P54.18-2481-01
松开装配滑阀的型号上的二次释放按钮
2
使用合适的工具 (1), 按箭头所示方向将滑阀 (2) 从最后一个定位槽中推出.
P54.18-2477-01
松开装配固定片的型号上的二次释放按钮
3
使用合适的工具 (1), 按箭头所示方向打开固定片 (2).
P54.18-2479-01
松开装配第 2 个触点固定件的型号上的二次释放按钮
4
使用合适的工具将接触保险丝 (1) 移到预锁止位置.

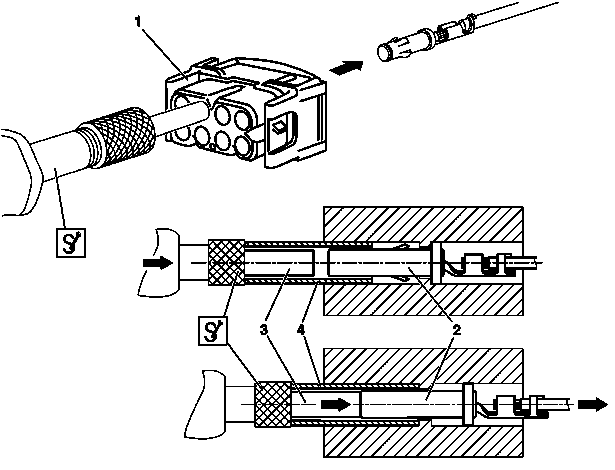

P54.18-2555-06
将触点插口从连接器上拔出
5
将装配
l
RK 2.5 弹出器的解锁工具从前侧插入连接器 (1) 的接触空腔.
i
在此步中, 工具的套筒 (4) 压住触点插口 (2) 上的钢板弹簧吊耳.
6
使用装配
l
RK 2.5 弹出器的解锁工具上的冲杆 (3) 将触点插口 (2) 朝工具弹簧作用力方向从其外壳底座压出.
7
轻轻拉动相应的管路, 将触点插口 (2) 从连接器 (1) 上拆下.
