装配 RK 2.5 弹出器的解锁装置
基本线束修理包
新式乘用车线束修理包
220 589 04 99 00
220 589 01 99 30
P54.18-2490-01
松开装配滑阀的型号上的二次释放按钮
1
使用合适的工具 (1), 按箭头所示方向将滑阀 (2) 从最后一个定位槽中推出.

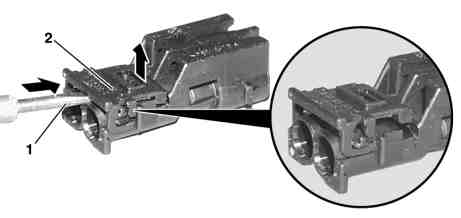

P54.18-2478-10
松开装配触点固定件的型号上的二次释放按钮
2
使用合适的工具 (1), 打开触点固定件 (2).
P54.18-2480-01
松开装配二次固定件的型号上的二次释放按钮
3
使用合适的工具将二次固定件 (1) 滑至预锁止位置.
P54.18-2482-01
松开装配固定片的型号上的二次释放按钮
4
使用合适的工具将固定片滑至预锁止位置.

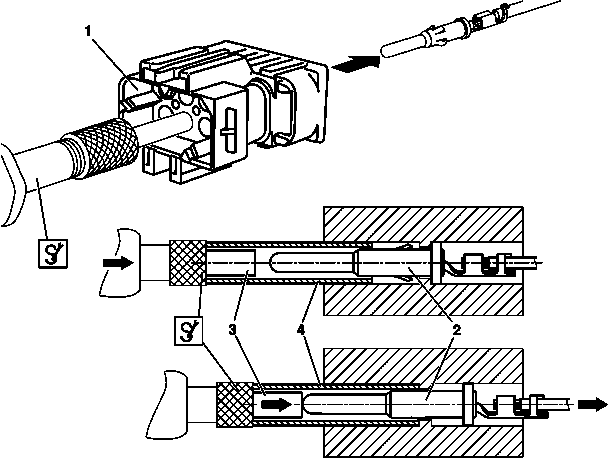

P54.18-2556-06
将接触销从插座上拔出
5
将装配
l
RK 2.5 弹出器的解锁工具从前侧插入插座 (1) 的接触空腔.
i
在此步中, 解锁工具的套筒 (4) 压住接触销 (2) 上的钢板弹簧吊耳.
6
使用装配
l
RK 2.5 弹出器的解锁工具上的冲杆 (3) 抵住工具的弹簧作用力将接触销 (2) 从其外壳底座中压出.
7
轻轻拉动相应的管路, 将接触销 (2) 从插座 (1) 上拆下.
