000 589 13 99 00
带卡钳的插片固定器
基本线束修理包
新式乘用车线束修理包
RK 2.5 焊条焊接触点
220 589 04 99 00
220 589 01 99 50
220 589 01 99 53
P54.18-2539-01
松开装配滑动块的车型上的二次释放按钮
1
将适当的工具插入滑阀盖 (1) 下方.
2
按箭头所示方向使用适当的工具将滑阀从最后一个定位槽中压出.

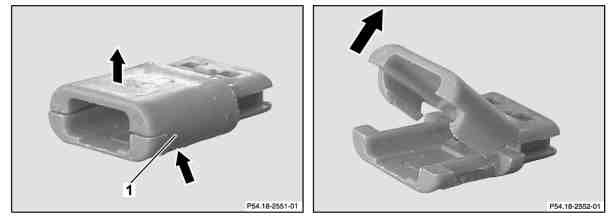

P54.18-2540-04
松开装配固定夹子的车型上的二次释放按钮
3
使用合适的工具撬起固定夹子 (1) 的侧固定件.
4
沿箭头方向折起固定夹子 (1)

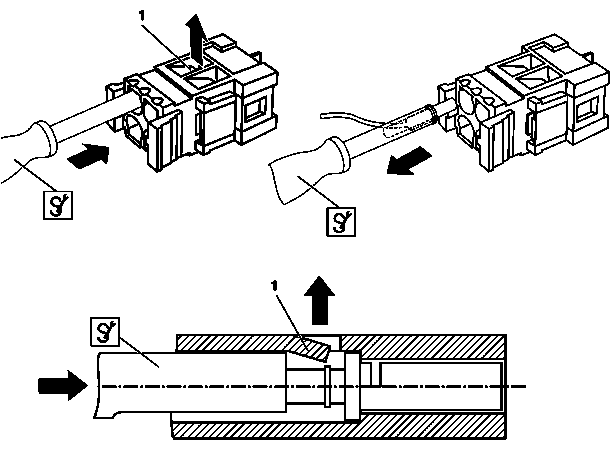

P54.18-2541-06
将触点从连接器上拆下
5
将带
l
夹钳和
l
RK 2.5 焊接触头片的叶片夹从后侧插入连接器的电缆管道.
i
将
l
RK 2.5 焊接触头片的套筒与连接器的钢板弹簧吊耳 (1) 对准. 这一步将连接器中的钢板弹簧吊耳 (1) 向下压入适当的位置.
6
通过轻轻向后拉动将触点插口连同带
l
夹钳和
l
RK 2.5 焊接触头片的叶片夹从连接器上拆下.
