000 589 13 99 00
带卡钳的插片固定器
基本线束修理包
新式乘用车线束修理包
RK 2.5 焊条焊接触点
220 589 04 99 00
220 589 01 99 50
220 589 01 99 53
P54.18-2542-01
松开装配滑动块的车型上的二次释放按钮
1
将适当的工具插入滑阀盖 (1) 下方, 按照箭头所示方向从最后一个定位槽中压出滑阀.
P54.18-2543-04

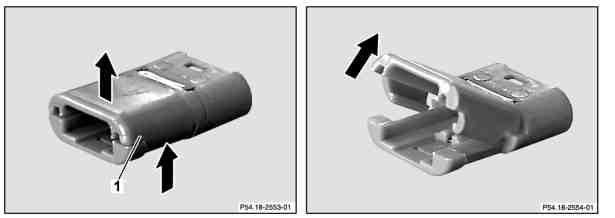

松开装配固定夹子的车型上的二次释放按钮
2
使用合适的工具撬起固定夹子 (1) 的侧固定件.
3
打开固定夹子 (1).
P54.18-2544-06

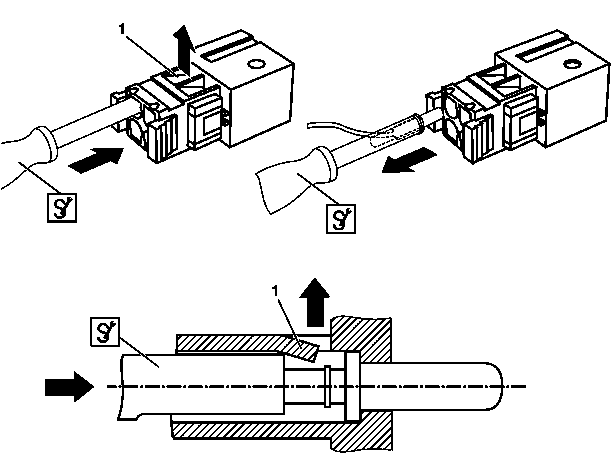

将触点从插座上拔掉
4
将带
l
夹钳和
l
RK 2.5 焊接触头片的叶片夹从后侧插入插座的电缆管道.
i
将
l
RK 2.5 焊接触头片的套筒与连接器外壳的钢板弹簧吊耳 (1) 对准.
这一步压上插座的钢板弹簧吊耳 (1).
5
通过轻轻向后拉动将接触销连同带
l
夹钳和
l
RK 2.5 焊接触头片的叶片夹从插座上拆下.
