000 589 13 99 00
带卡钳的插片固定器
基本线束修理包
新式乘用车线束修理包
MQS 焊条
220 589 04 99 00
220 589 01 99 50
220 589 01 99 60

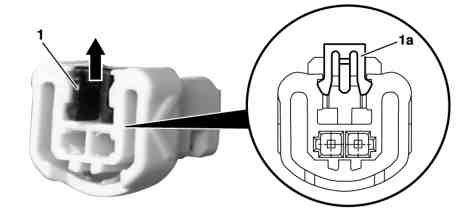

P54.18-2467-10
松开装配二次固定装置的车型上的二次释放按钮
1
使用合适的工具够到二次闭锁 (1) 并沿箭头方向向预锁止位置 (1a) 滑动.
P54.18-2468-01
松开装配固定夹子的车型上的二次释放按钮
2
使用合适的工具撬起固定夹子 (1) 的侧固定件.
3
向上滑动固定夹子 (1).
4
拆下固定夹子 (1).

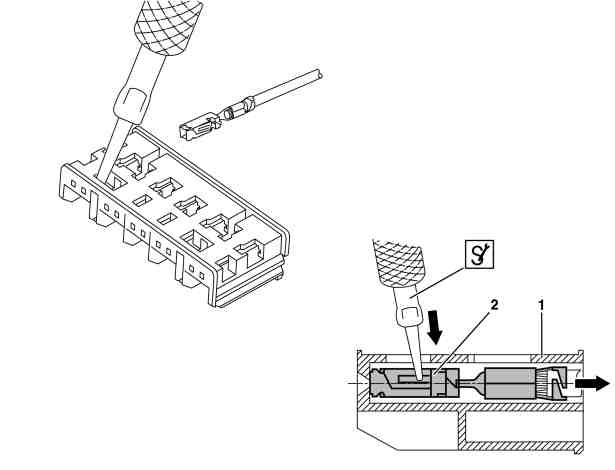

P54.18-2615-06
将触点插口从连接器上拔掉
5
将带
l
夹钳和
l
MQS 叶片的叶片夹连接到触点插口 (2) 的钢板弹簧吊耳上.
6
将触点插口 (2) 的钢板弹簧吊耳往下压, 并将触点插口 (2) 推出连接器外壳 (1) 的接触空腔. 同时拖曳相应的电缆, 以帮助拆卸.
