AR00.19-P-0120-24A
将触点从 Siemens ELO 插座上拆下
带卡钳的插片固定器
基本线束修理包
新式乘用车线束修理包
MQS 焊条
220 589 04 99 00
220 589 01 99 50
220 589 01 99 60
P54.18-2469-01
装配 "Siemens ELO" 固定夹子的车型上的二次释放按钮 (图示为 10 针 "Siemens ELO" 插座)
1
使用合适的工具撬起固定夹子 (1) 的侧固定件.
2
移动固定件.
3
拆下固定夹子 (1).

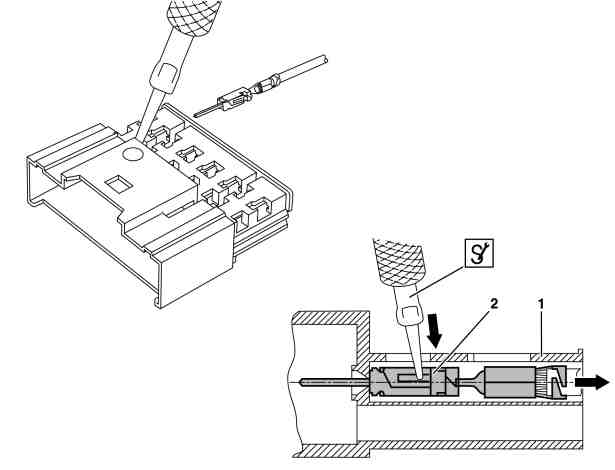

P54.18-2616-06
将接触销从 "Siemens ELO" 插座上拔掉 (图示为 10 针 "Siemens ELO" 插座)
4
将带
l
夹钳和
l
MQS 叶片的叶片夹连接到接触销 (2) 的钢板弹簧吊耳上.
5
将接触销 (2) 的钢板弹簧吊耳往下压, 并将接触销 (2) 推出连接器外壳 (1) 的接触空腔. 同时拖曳相应的电缆, 以帮助拆卸.
