000 589 13 99 00
带卡钳的插片固定器
基本线束修理包
新式乘用车线束修理包
MQS 焊条
220 589 04 99 00
220 589 01 99 50
220 589 01 99 60
P54.18-4068-01
松开带安全框架的二次释放按钮
1
使用适当的工具拆下安全框架 (2).
p
不得将工具插入太深, 以防损坏连接器 (1) 后部的密封.
P54.18-4069-06

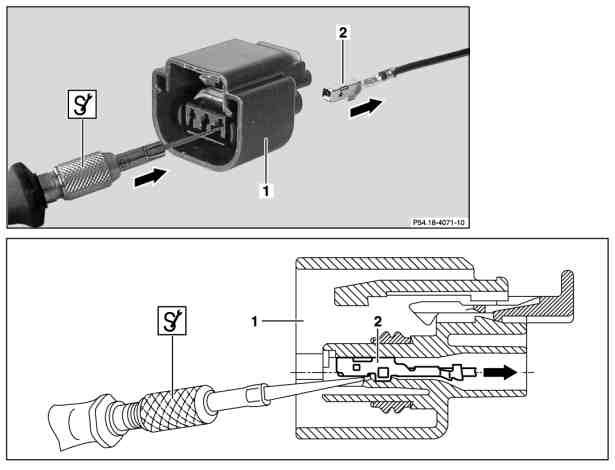

将触点插口从连接器上拆下
2
将带
l
夹钳和
l
MQS 叶片的叶片夹从前侧穿过下部开口插入连接器 (1) 的接触空腔.
i
然后将钢板弹簧吊耳向下压.
3
轻轻拉动相应的导线可将触点插口 (2) 从连接器 (1) 上拆下.
i
利用外壳公差前后摇动触点插口 (2) 可有助于拔掉触点.
