000 589 13 99 00
带夹钳的叶片夹
基本线束修理包
新乘用车线束修理包
LSK 8 叶片
220 589 04 99 00
220 589 01 99 50
220 589 01 99 56
MPT 叶片
220 589 01 99 51
P54.18-4514-01
松开装配锁止格栅的车型上的二次释放按钮
1
将适当工具插入锁止格栅 (1) 与外壳之间.
2
沿箭头方向滑动锁止格栅 (1).
P54.18-4515-01
松开装配滑块的车型上的二次释放按钮
3
将适当工具插入滑动块 (1) 与外壳之间.
4
沿箭头方向移动滑动块 (1).
P54.18-4519-01
松开装配滑块的车型上的二次释放按钮
5
沿箭头方向将滑动块 (1) 推出锁止位置.

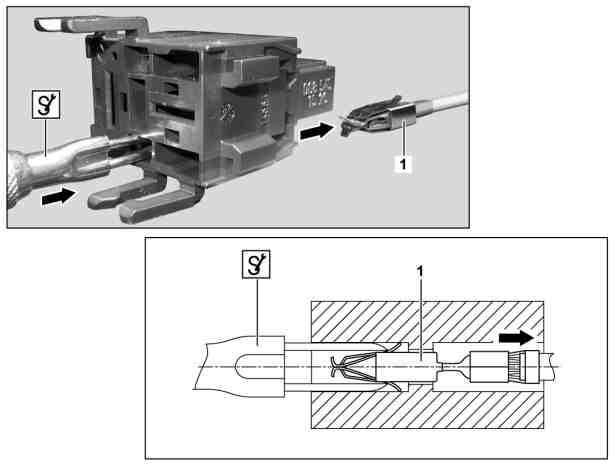

P54.18-4517-06
将触点插口从连接器上拔掉
(车型 1)
6
将带
l
夹钳和
l
LSK 8 叶片的叶片夹从前侧穿过开口插入连接器的接触空腔.
i
这将一并压住触点插口 (1) 处的弹簧.
7
轻轻拖拽相应的电缆可将触点插口 (1) 从连接器上拆下.

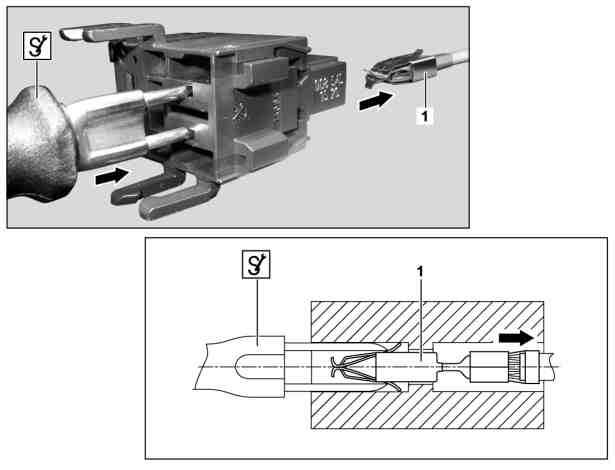

P54.18-4518-06
将触点插口从连接器上拔掉 (车型 2)
8
将带
l
夹钳和
l
MPT 叶片的叶片夹从前侧穿过开口插入连接器的接触空腔.
i
这将一并压住触点插口 (1) 的弹簧.
9
轻轻拖拽相应的电缆可将触点插口 (1) 从连接器上拆下.
