AR00.19-P-0120-31A
拆卸/安装高电压切断装置连接器外壳的触点
220 589 04 99 00

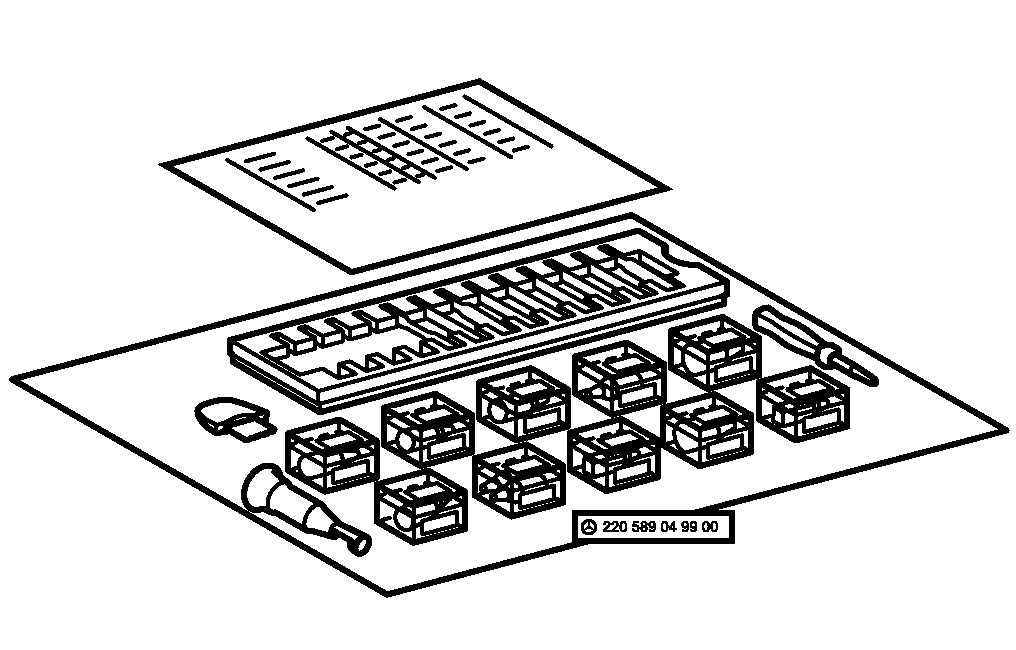

新轿车线束修理包
220 589 01 99 25

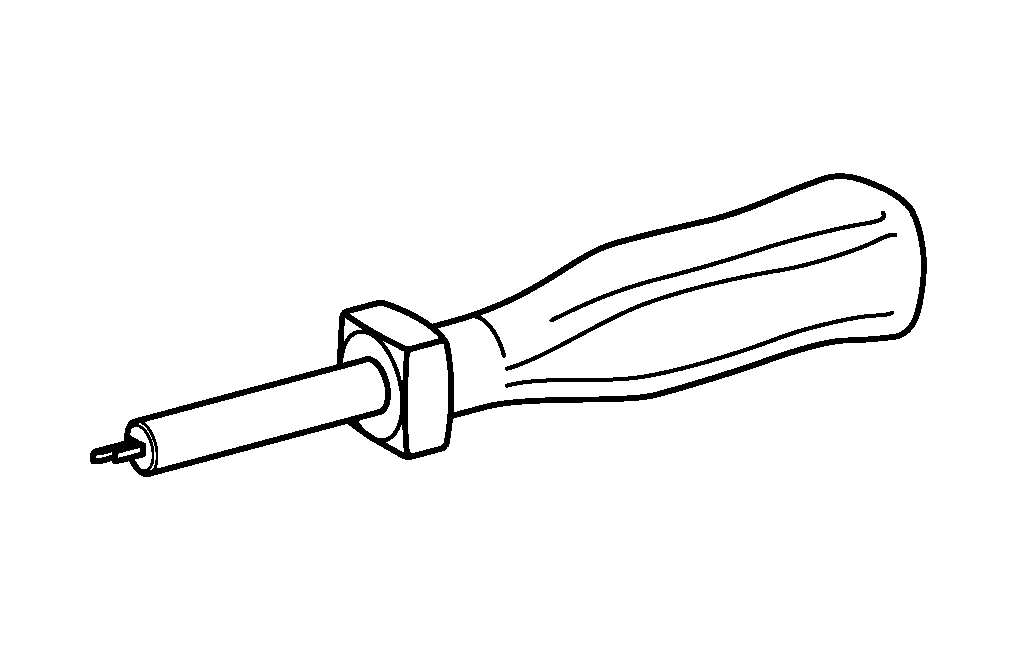

带有弹出式 MLK 1.2_插头的解锁器
000 589 13 99 00

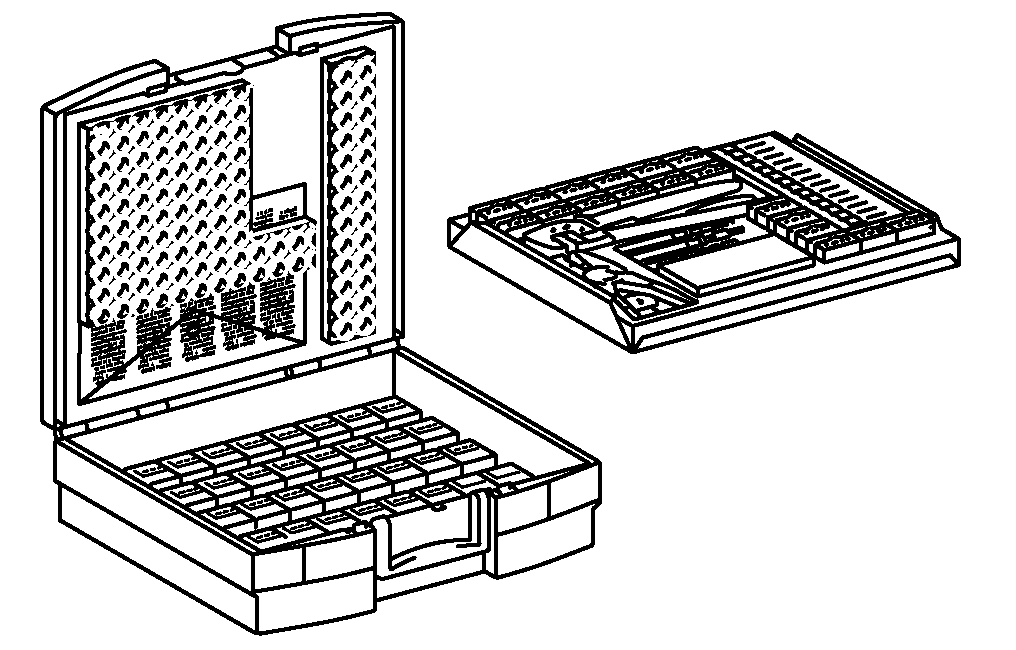

基本线束修理包
将触点从高电压断开装置联接器外壳 (3) 上拆下
1

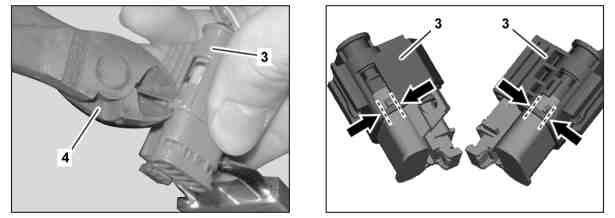

使用旁剪钳 (4), 拆下联接器外壳 (3) 两侧的杆 (箭头所示).
P00.19-5460-04
2
松开跨接插头 (5) 并从联接器外壳 (3) 中拉出.
P00.19-5461-04
4
使用合适的工具将联接器外壳 (3) 中的二次闭锁 (6) 沿箭头方向松开.
P00.19-5462-01
图示为 6 针连接器
6
将带 MLK 1.2 衬套弹出器的
l
解锁工具从前侧穿过连接器外壳 (2) 触点空腔的开口插入终点挡块.
7
利用工具弹簧力将连接器外壳 (2) 的所有触点插口 (1) 压出连接器外壳 (2).
将触点安装在高电压断开装置联接器外壳中
8
使用
l
基本线束修理包或
l
补充乘用车线束修理包更换触点插口 (1).
10
将带触点插口的所有电线 (1) 安装在连接器外壳 (2) 的正确插槽中.
p
遵照之前所做的标记.
否则高电压断开设备会失去功能或电气系统会损坏.
P00.19-3000-06
P00.19-5463-04
11
将新的跨接插头 (5) 插入联接器外壳 (3) 中.
12

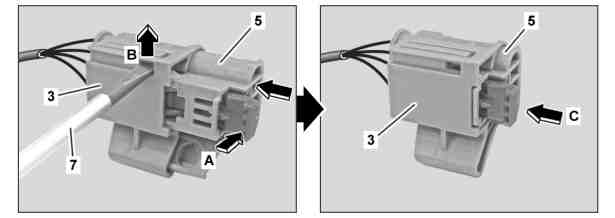

松开跨接插头 (5) (箭头 A), 使用合适的螺丝刀 (7) (箭头 B) 撬起固定片并将跨接插头 (5) 完全压入联接器外壳 (3) 中.
p
小心地压入跨接插头 (5).
否则会损坏跨接插头 (5) 中的触点.
