型号

117, 156, 176, 204, 205, 207, 213, 217, 222, 238, 242, 246, 253

图示为车型 204.0

01

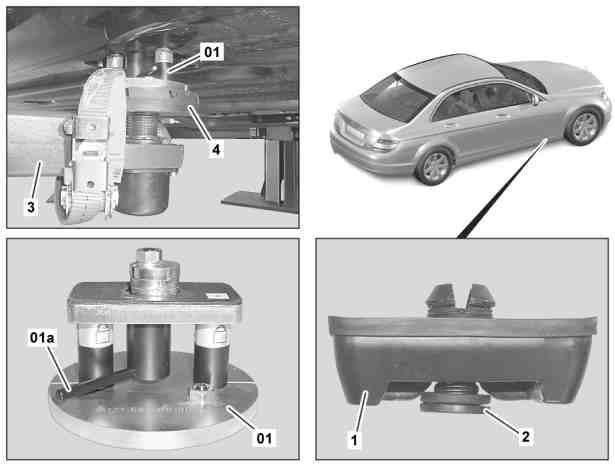

车辆举升机安全装置

01a

拉杆

1

车辆举升机支撑点

2

螺钉

3

车辆举升机支承臂

4

支承板

a
风险
severity=D

有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。

将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.

AS00.00-Z-0010-01A

e

拆卸

1

将螺钉（2）从车辆举升机支撑点（1）上拆下。

i
型号 204.9, 205, 213, 217, 222, 238, 242, 253

拆下螺栓 (2) 时，车辆举升机支撑点 (1) 的膨胀卡头下降到纵梁内。

2

将车辆举升机支撑点 (1) 从纵梁中撬出.

p

不要使用锋利的工具.

否则会损坏纵梁.

i
型号 204.9, 205, 213, 217, 222, 238, 242, 253

将车辆举升机支撑点 (1) 的膨胀卡头从纵梁拆下并使用螺栓 (2) 安装到车辆举升机支撑点 (1)。将螺栓 (2) 旋紧几圈以旋入膨胀卡头。

d

安装

3

将车辆举升安全装置 (01) 插入纵梁。

i
l
车辆举升安全装置 (01) 必须始终成对安装，即安装在车辆纵梁上的两个位置。
l
车辆举升机安全装置 (01) 可以安装在前部, 后部或一侧.

l
型号 253.992/993

车辆举升机安全装置

*253589003100

l
型号 117, 156, 176, 204, 205, 207, 213, 217, 222, 238, 242, 246, 253 （253.992/993除外）

车辆举升器安全保险工具

*171589013100

4

将 车辆举升安全装置 (01) 的拉杆 (01a) 向右转动。

i
这样可以使
l
车辆举升机安全装置 (01) 锁止在纵梁上。

5

将车辆举升机支架臂 (3) 的托板 (4) 调节至车辆举升安全装置 (01) 的支杆处或剩余的车辆举升机支撑点 (1) 的支杆处。

i
转动支承板 (4)，直到它们接触到
l
车辆举升机安全装置 (01) 或纵梁的车辆举升机支撑点 (1).

6

用车辆举升机举升车辆。

型号 117, 156, 176, 204, 205, 207, 213, 217, 222, 238, 242, 246, 253

型号 205, 213, 238, 253

AR00.60-P-1002LWG

型号 217, 222

AR00.60-P-1000LF

型号 117, 156, 176, 242, 246

AR00.60-P-1000AK

7

使用紧固带将车辆举升机安全装置 (01) 固定在车辆举升机支承臂 (3) 上。
