AR00.60-P-1005-01A
用车辆举升机抬高/顶起车辆
a
风险
severity=D
有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。
将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.
AS00.00-Z-0010-01A
专业提示
severity=N
关于拆卸主总成时影响负载条件的说明
AH00.60-P-0001-01A
A
000 588 00 80 00 升降台
WS00.00-P-0040B
型号
107, 108, 109, 110, 111, 112, 113, 114, 115, 116, 117, 118, 123, 124, 126, 129, 140, 156, 163, 164, 166, 168, 169, 170, 171, 172, 176, 177, 190, 197, 199, 201, 202, 203, 204, 205, 207, 208, 209, 210, 211, 212, 213, 215, 216, 217, 218, 219, 220, 221, 222, 223, 230, 231, 238, 240, 242, 245, 246, 247, 251, 253, 257, 290, 292
型号
167
带代码M036 (迈巴赫版)
未安装行车侧踏板
型号
167
除了代码M036 (迈巴赫版)
型号
450, 451, 452, 453, 454
203 589 02 31 00
适配器维修组件

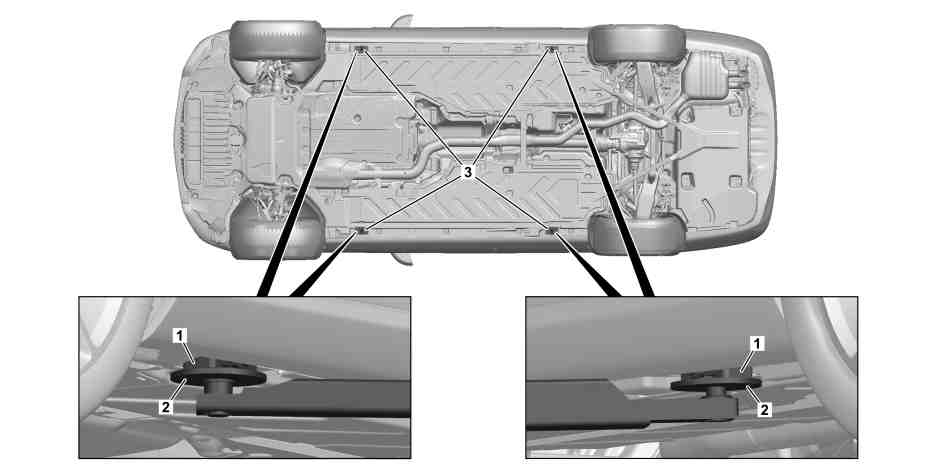

P00.60-A001-09
图示为车型 213
1
型号 117, 118, 156, 164, 166, 171, 172, 176, 177, 203, 204, 205, 207, 209, 211, 212, 213, 216, 217, 218, 219, 221, 222, 223, 231, 238, 242, 246, 247, 251, 253, 257, 290, 292

型号 167

带代码M036 (迈巴赫版)

未安装行车侧踏板型号 167

除了代码M036 (迈巴赫版)

附接
l
适配器 (1)。
仅限拆卸纵梁镶板时。
2
转动车辆举升机支承臂的托板 (2)，直到它们与适配器 (1) 或车辆举升机支撑点 (3) 发生接触
3
使用升降台升起车辆。
