AR01.00-P-1200MRD
测试压缩压力
13.11.2018
发动机
264 属于型号213, 238, 257
除了代码B01 (48 V 技术)
发动机
274.9 属于型号213
发动机
274.9 属于型号238
P01.00-3492-09
01
压缩压力记录仪
4
连接线
3
适配器线路
a
警告
severity=W
受伤的
风险
处理炽热或发光的物体时,可能导致皮肤或眼睛的损伤。
如有必要, 穿戴防护手套, 防护服和防护眼镜.
AS00.00-Z-0002-01A
a
警告
severity=W
发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险
固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.
AS00.00-Z-0005-01A
专业提示
severity=N
关于避免污染和异物造成损坏的说明
AH00.00-P-5000-01A
e
拆卸
1
将发动机暖机至正常工作温度.
2
关闭点火开关并将遥控钥匙存放在发射范围之外 (至少 2  m).
3
拆下火花塞.
e
发动机 274.9 属于型号213, 238
AP15.10-P-1580CWF
e
发动机 264 属于型号213, 238, 257

除了代码B01 (48 V 技术)
AP15.10-P-1580MCU
4

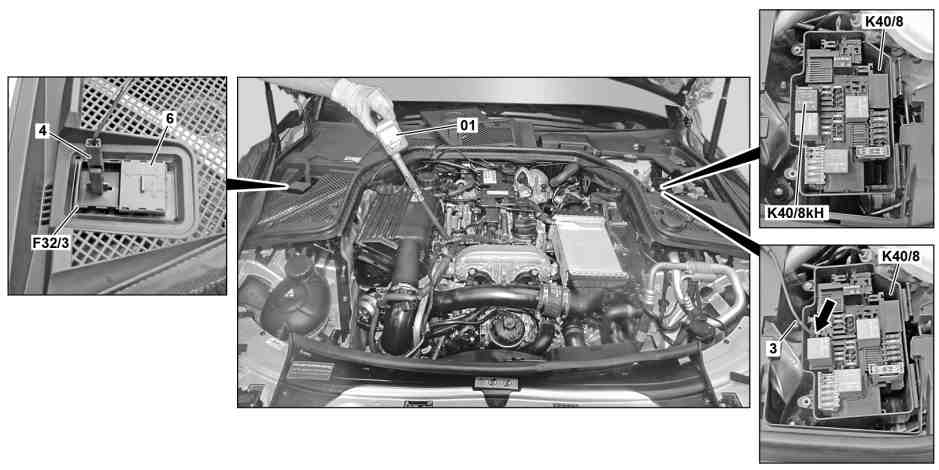

连接压缩压力记录仪 (01).
AR01.10-P-0010-01MRD
l

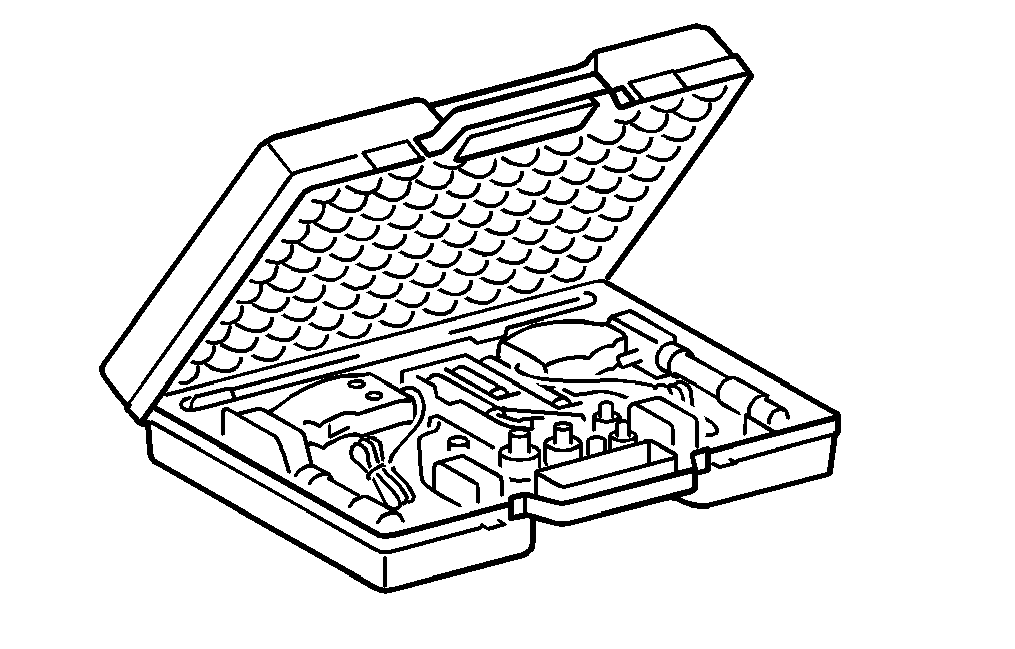

压缩压力检测仪
*001589762100
l
电气连接套件
*220589009900
5
使用压缩压力记录仪 (01) 上的触点开关转动发动机约 5 秒.
AR01.10-P-0110MRD
i
这个过程可清除气缸中的燃烧残留物.
6
将拧入件拧入待检查气缸的火花塞螺纹孔中.
l
旋入式接头
*270589019100
7
将压缩压力记录仪 (01) 连接至拧入件.
g
检验
8
通过压缩压力记录仪 (01) 的触点开关转动发动机, 直至压缩压力记录仪 (01) 中的压力不再增加.
AR01.10-P-0110MRD
9
按照同样方法在其他气缸上执行测试步骤.
10
将测量值与允许的数值对比.
压缩压力安装公差或新值
*BE01.00-P-1001-01B
各气缸间压缩压力允许差
*BE01.00-P-1002-01B
压缩压力的磨损极限或限值
*BE01.00-P-1003-01B
如果各气缸间的允许压缩压力值不在规定公差范围内,
↓
检查气缸是否泄漏.

发动机 264 属于型号213, 238, 257

除了代码B01 (48 V 技术)
AR01.00-P-1300MRH

发动机 274.9 属于型号213

发动机 274.9 属于型号238
AR01.00-P-1300MRD
d
安装
11
将压缩压力记录仪 (01) 从拧入件上断开.
l
压缩压力检测仪
*001589762100
l
旋入式接头
*270589019100
12
拆下拧入件.
13
将压缩压力记录仪 (01) 连同适配器线路 (3) 和连接线 (4) 一起断开.
l
电气连接套件
*220589009900
14
安装火花塞.
e
发动机 274.9 属于型号213, 238
AP15.10-P-1580CWF
e
发动机 264 属于型号213, 238, 257

除了代码B01 (48 V 技术)
AP15.10-P-1580MCU
压缩压力
号码
名称
发动机 264
发动机 274.910
BE01.00-P-1001-01B
压缩压力安装公差或新值
bar
13...17
12...16
压缩压力
号码
名称
发动机 274.920 属于型号172, 204, 205, 207, 213, 218, 238, 253
BE01.00-P-1001-01B
压缩压力安装公差或新值
bar
13,5...17,5
压缩压力
号码
名称
发动机 264
发动机 274.910
BE01.00-P-1002-01B
各气缸间压缩压力允许差
bar
≤1,5
≤1,5
压缩压力
号码
名称
发动机 274.920 属于型号172, 204, 205, 207, 213, 218, 238, 253
BE01.00-P-1002-01B
各气缸间压缩压力允许差
bar
≤1,5
压缩压力
号码
名称
发动机 264
发动机 274.910
BE01.00-P-1003-01B
压缩压力的磨损极限或限值
bar
11
10
压缩压力
号码
名称
发动机 274.920 属于型号172, 204, 205, 207, 213, 218, 238, 253
BE01.00-P-1003-01B
压缩压力的磨损极限或限值
bar
11,5
270 589 01 91 00
旋入式接头
220 589 00 99 00
电气连接套件
001 589 76 21 00
压缩压力检测仪
