发动机

264 属于型号213, 238, 257

1

压力损失测试仪

a
小心
severity=C

处理发动机油时有伤害皮肤和眼睛的
风险
。误服发动机油有中毒危险

穿戴防护手套, 防护服和护目镜.

切勿将发动机油注入饮料瓶中.

AS18.00-Z-0001-01A

a
警告
severity=W

接触热态冷却液喷雾有烫伤皮肤和眼睛的
风险
。吞入冷却液有中毒的
风险
。

不要在冷却液高于 90 °C 时打开冷却系统. 缓慢地打开盖子, 释放压力. 严禁将冷却液注入饮料瓶中.

穿戴防护手套, 防护服和防护眼镜.

AS20.00-Z-0001-01A

a
警告
severity=W

受伤的
风险
处理炽热或发光的物体时,可能导致皮肤或眼睛的损伤。

如有必要, 穿戴防护手套, 防护服和防护眼镜.

AS00.00-Z-0002-01A

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

e

拆卸

1

使发动机暖机到正常工作温度

2

关闭点火开关并将遥控钥匙存放在发射范围之外 (至少 2 米)

3

拆下火花塞

e

AP15.10-P-1580MCU

4

拆下冷却液膨胀容器的螺纹盖

5

取下加油口盖

6

拆下空气滤清器上游的发动机进气道

7

将上止点 (TDC) 检测装置连接到待检查气缸上

i
市售设备/工具

上止点 (TDC) 检测装置

8

拆下右侧增压空气管

AR09.41-P-6817MRH

9

拆下增压空气冷却器, 并在保持管路连接的情况下将其放在前方

AR09.41-P-6817MRH

10

通过曲轴中央螺栓沿发动机转动方向转动发动机, 直到待检查气缸的活塞位于上止点 (TDC)

i
待检查气缸的活塞必须位于点火上止点 (TDC).

11

将上止点 (TDC) 检测装置连接到待检查气缸上

i
市售设备/工具

上止点 (TDC) 检测装置

12

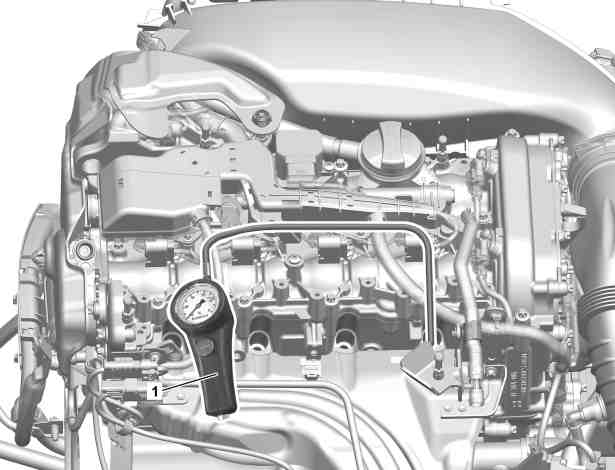

将压力损失测试仪 (1) 连接到待检查气缸上

AR01.00-P-1300-01VA

l
压力损失检测仪

*450589172100

l
旋入式接头

*270589019100

g

检验

13

用压缩空气对待检查气缸加压, 然后在压力损失测试仪 (1) 上读取压力损失

气缸泄漏: 允许损失总读数

*BE01.00-P-1001-02Z

气缸密封性: 气门和气缸盖衬垫处的允许损失

*BE01.00-P-1002-02Z

气缸密封性: 活塞和活塞环处的允许损失

*BE01.00-P-1003-02Z

如果曲轴旋转.

↓

安装曲轴/起动机齿圈的固定锁

AR03.30-P-5001MRH

d

安装

14

拆下固定锁

如果已安装固定锁.

AR03.30-P-5001MRH

15

安装增压空气冷却器

AR09.41-P-6817MRH

16

安装右侧增压空气管

AR09.41-P-6817MRH

17

断开压力损失测试仪 (1)

l
压力损失检测仪

*450589172100

18

拆下螺纹适配器

l
旋入式接头

*270589019100

19

安装空气滤清器上游的发动机进气道

20

安装加油口盖

21

安装冷却液膨胀容器的螺纹盖

22

安装火花塞

e

AP15.10-P-1580MCU

气缸泄漏

号码

名称

发动机 所有 (Smart, 小轿车, 越野车)

BE01.00-P-1001-02Z

气缸泄漏: 允许损失总读数

%

≤ 25

气缸泄漏

号码

名称

发动机 所有 (Smart, 小轿车, 越野车)

BE01.00-P-1002-02Z

气缸密封性: 气门和气缸盖衬垫处的允许损失

%

≤ 10

气缸泄漏

号码

名称

发动机 所有 (Smart, 小轿车, 越野车)

BE01.00-P-1003-02Z

气缸密封性: 活塞和活塞环处的允许损失

%

≤ 20
