AR01.10-P-2400-17MRD
安装/拆卸发动机升降工装
a
警告
severity=W
受伤的
风险
。 搬运部件时会被夹住、挤压,严重时还会造成手脚骨折。
搬运部件时, 肢体不得进入机械部件的工作范围.
AS00.00-Z-0009-01A
型号
213 带发动机264, 274, 642, 654
型号
238 带发动机264, 274, 642, 654
型号
257 带发动机264, 654
n
发动机散热器, 冷却液软管和管路
号码
名称
发动机 264
BA20.20-P-1002-02B
螺栓 - 连接低温回路膨胀容器到横梁
Nm
8
n
热交换器
号码
名称
型号 213
BA20.50-P-1006-01D
螺栓 - 连接高压蓄电池冷却系统冷却液膨胀容器到横梁
Nm
7
240 589 00 32 00
调节板
240 589 01 31 00
适配器套件
205 589 00 61 00
发动机吊车
240 589 00 61 00
发动机举升装置

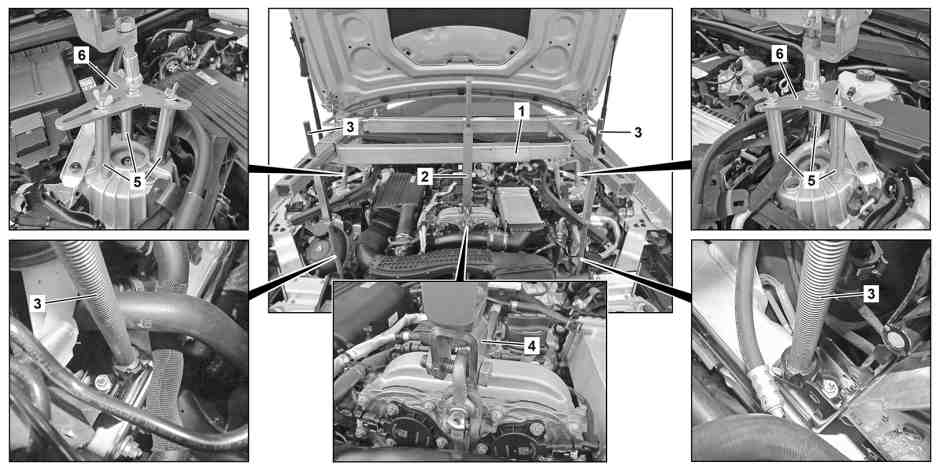

P01.10-3333-09

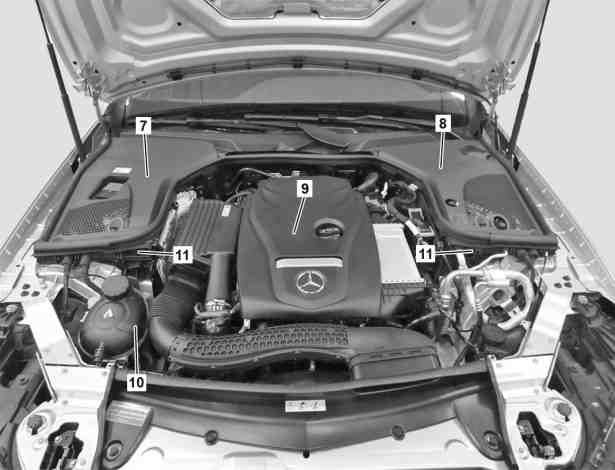

图示为车型 213, 装配发动机 274.9, 80K KW 型号混合动力驱动 (包括插电式)/代码 (ME05) 和 60 KW 型号混合动力驱动 (包括插电式)/代码 (ME06) 除外
图示为车型 213, 装配发动机 274.9, 80K KW 型号混合动力驱动 (包括插电式)/代码 (ME05) 和 60 KW 型号混合动力驱动 (包括插电式)/代码 (ME06) 除外
P01.10-3334-06
1
拆下上部发动机罩 (9).
2
拆下右侧发动机舱盖 (7).
3
拆下左侧发动机舱盖 (8)
4
拆下密封件 (11).
5
拆下冷却液膨胀容器 (10), 然后在保持管路连接的情况下放到一旁.
6
型号 213 带发动机274, 654

带代码ME05 (80KW 型混合动力驱动（包括插电式）)

型号 213 带发动机274

带代码ME06 (60 KW 型混合动力驱动（包括插电式）)

将净化阀从高压蓄电池冷却系统膨胀容器的支架上松开并放到一旁.
7
型号 213 带发动机274, 654

带代码ME05 (80KW 型混合动力驱动（包括插电式）)

型号 213 带发动机274

带代码ME06 (60 KW 型混合动力驱动（包括插电式）)

拆下高压蓄电池冷却系统膨胀容器, 然后在保持管路连接的情况下放到一旁
n
.
8
型号 213, 238, 257 带发动机264

拆下低温回路膨胀容器, 然后在保持管路连接的情况下放到一旁
n
.
9
l
将适配板 (6) 安装到发动机吊装设备
l
(1) 上.
10
将
l
适配器 (5) 安装到
l
适配板 (6) 上.
11
l
将适配装置 (3) 安装到发动机吊装设备
l
(1) 上.
12
l
预设发动机吊装设备 (1).
13
l
将发动机吊装设备 (1) 放到悬挂滑柱塔座和纵梁上.
i
需要助手的帮助.
14
l
调节发动机吊装设备 (1), 将其水平对正, 然后拧紧螺纹连接.
15
将吊耳安装到支架 (4) 和发动机吊耳之间.
16
拧紧举升装置 (2) 的张紧锁扣.
p
抬起发动机时, 不要让发动机支座承受张力.

否则可能会损坏发动机支座.
17
按照安装的相反顺序进行拆卸.
