AR01.10-P-2401MRH
拆卸/安装发动机连同变速箱
08.10.2019
发动机
264 属于型号213, 238, 257
除了代码M005 (带 4-MATIC/全轮驱动的车辆)

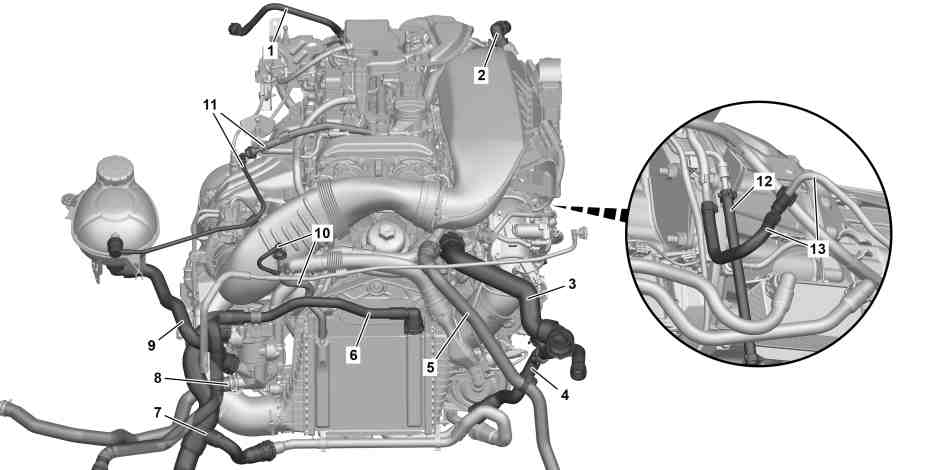

P01.10-3464-09
1
真空管路
8
冷却液软管
2
冷却液软管
9
冷却液软管
3
冷却液软管
10
通风管
4
冷却液软管
11
通风管
5
冷却液软管
12
燃油软管
6
冷却液管路
13
净化管
7
冷却液软管
a
风险
severity=D
燃油被引燃有爆炸的
风险
,如果吸入或吞入燃油则会有中毒的
风险
,同时,皮肤和眼睛接触到燃油则有
受伤的
风险
。
严禁火, 火花, 明火或吸烟. 只能将燃油倒入合适且正确标记的容器中.

处理燃油时, 穿上防护服.
AS47.00-Z-0001-01A
a
小心
severity=C
处理发动机油时有伤害皮肤和眼睛的
风险
。误服发动机油有中毒危险
穿戴防护手套, 防护服和护目镜.

切勿将发动机油注入饮料瓶中.
AS18.00-Z-0001-01A
a
小心
severity=C
被尖锐的汽车部件刮擦有导致
受伤的
风险
.
对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.
AS00.00-Z-0017-01A
a
警告
severity=W
接触热态冷却液喷雾有烫伤皮肤和眼睛的
风险
。吞入冷却液有中毒的
风险
。
不要在冷却液高于 90 °C 时打开冷却系统. 缓慢地打开盖子, 释放压力. 严禁将冷却液注入饮料瓶中.

穿戴防护手套, 防护服和防护眼镜.
AS20.00-Z-0001-01A
专业提示
severity=N
关于自锁螺母和螺栓的说明
AH00.00-N-0001-01A
专业提示
severity=N
关于避免污染和异物造成损坏的说明
AH00.00-P-5000-01A
专业提示
severity=N
关于防止静电放电对电子部件造成损坏的信息
AH54.00-P-0001-01A
专业提示
severity=N
在进行修理工作时,应防止空调回路和部件受潮
AH83.30-N-0005-01A
安装经修理的发动机和新出厂的替换发动机或曲轴箱时,发动机编号的使用
AH01.10-P-0001-01A
汽油直喷系统操作的一般说明
AH07.00-P-2000-01A
e
d
拆卸/安装
1
通过诊断系统释放燃油压力.
a
发动机 264 属于型号238

除了代码M005 (带 4-MATIC/全轮驱动的车辆)
AD00.00-P-2000-06LWO
a
发动机 264 属于型号213

除了代码M005 (带 4-MATIC/全轮驱动的车辆)
AD00.00-P-2000-04B
a
发动机 264 属于型号257

除了代码M005 (带 4-MATIC/全轮驱动的车辆)
AD00.00-P-2000-06FR
i
为此, 选择以下的菜单项:

电控多端顺序燃料喷注/点火系统 (ME-SFI) [ME] 控制单元 (ME-SFI [ME] control unit) →

促动 (Actuation) →

促动燃油泵 (Actuate the fuel pump).
2
将车辆固定到车辆举升机上.
AR00.60-P-1006A
3
将变速箱换入空档.
4
松开驻车制动器.
5
分开车载电网蓄电池的接地线.

发动机 264 属于型号238

除了代码M005 (带 4-MATIC/全轮驱动的车辆)
AR54.10-P-0003LWO
发动机 264 属于型号213

除了代码M005 (带 4-MATIC/全轮驱动的车辆)
AR54.10-P-0003LW
发动机 264 属于型号257

除了代码M005 (带 4-MATIC/全轮驱动的车辆)
AR54.10-P-0003FR
6
排放空调系统.

发动机 264 属于型号238

除了代码M005 (带 4-MATIC/全轮驱动的车辆)
AR83.30-P-1760LWO
发动机 264 属于型号213

除了代码M005 (带 4-MATIC/全轮驱动的车辆)
AR83.30-P-1760LW
发动机 264 属于型号257

除了代码M005 (带 4-MATIC/全轮驱动的车辆)
AR83.30-P-1760FR
7
拆下上部发动机盖.
AR01.10-P-2405MRH
i
安装:
只有在泄漏测试完成后, 才可安装上部发动机盖.
8
排放发动机冷却系统冷却液.

发动机 264 属于型号213, 238

除了代码M005 (带 4-MATIC/全轮驱动的车辆)
AR20.00-P-1142MRH
发动机 264 属于型号257

除了代码M005 (带 4-MATIC/全轮驱动的车辆)
AR20.00-P-1142MSB
i
安装:
仅在泄漏测试完成后, 才可安装发动机舱底部饰板.
9
排放低温回路中的冷却液.
AR09.41-P-6834MRH
10
拆下放油螺塞, 排空发动机油, 然后收集到合适的容器中.
专业提示
severity=N
发动机油和滤清器更换说明
AH18.00-P-0104-01A
i
安装:
更换密封圈.
n
连接放油螺塞到油底壳
*BA01.45-P-1002-01ZA
j
发动机油
*BF18.00-P-1001-01GA
11
拆下中央排气系统.

发动机 264 属于型号238

除了代码M005 (带 4-MATIC/全轮驱动的车辆)
AR49.10-P-7283MRH
发动机 264 属于型号213, 257

除了代码M005 (带 4-MATIC/全轮驱动的车辆)
AR49.10-P-7283MRD
12
将传动轴从变速箱输出凸缘上拆下.

发动机 264 属于型号213, 238

除了代码M005 (带 4-MATIC/全轮驱动的车辆)
AR41.10-P-0050LW
发动机 264 属于型号257

除了代码M005 (带 4-MATIC/全轮驱动的车辆)
AR41.10-P-0050MSA
13
拆下发动机后支座.
AR22.10-P-1160MRD
i
将变速箱置于发动机后支架上.
i
发动机后支架留在车辆上.
14
拆下燃油软管 (12), 用合适的容器收集流出的燃油, 并用合适的密封塞密封开口.
i
安装:
安装新的燃油软管 (12).
l
记录旋塞
*129589009100
l
用于定位夹的手钳
*171589003700
15
松开并断开净化管 (13), 然后用合适的密封塞密封开口.
l
记录旋塞
*129589009100
16
拆下风扇单元.

发动机 264 属于型号257

除了代码M005 (带 4-MATIC/全轮驱动的车辆)
AR20.40-P-5050MRH
发动机 264 属于型号238

除了代码M005 (带 4-MATIC/全轮驱动的车辆)
AR20.40-P-5050OLA
17
将防护板安装到冷却器上.
y
WF58.50-P-0110-01A
18
拆下空气滤清器外壳.
AR09.10-P-1150MRH
19
断开发动机线束.
AR15.18-P-1000-05MRH
n
螺母 - 连接正极导线到前围板汇流条
*BA54.18-P-1001-02C
n
螺钉/螺栓 - 连接隔热板到油底壳
*BA27.10-P-1009-04H
n
发动机 264 属于型号238

除了代码M005 (带 4-MATIC/全轮驱动的车辆)螺栓/螺母 - 连接接地线到变速箱/地板
*BA00.19-P-1039-02B
n
发动机 264 属于型号213

除了代码M005 (带 4-MATIC/全轮驱动的车辆)螺钉/螺栓/螺母 - 连接接地线到变速箱/地板
*BA00.19-P-1038-02A
n
发动机 264 属于型号257

除了代码M005 (带 4-MATIC/全轮驱动的车辆)螺栓/螺母 - 连接接地线到变速箱/地板
*BA00.19-P-1039-02D
20
将真空管路 (1) 从真空泵上拆下并用合适的密封塞密封开口.
l
记录旋塞
*129589009100
21
将冷却液软管 (2) 从前围板上拆下.
AR20.20-P-7441-01RQ
22
松开并断开通风管 (11).
AR20.20-P-7441-01RQ
23
拆下冷却液软管 (3, 7).
AR20.20-P-7441-01RQ
24
将冷却液软管 (5, 9) 从发动机上拆下并放到一旁.
AR20.20-P-7441-01RQ
25
将冷却液软管 (8) 从发动机上拆下并放到一旁.
发动机 264 属于型号213, 238, 257

带代码228 (辅助加热器)

除了代码M005 (带 4-MATIC/全轮驱动的车辆)
l
软管夹钳
*454589003700
26
松开并断开通风管 (10).
AR20.20-P-7441-01RQ
27
将冷却液管路 (6) 从增压空气冷却器和节温器上拆下, 然后放到一旁.
AR20.20-P-7441-01RQ
n
M6×1
*BA00.10-P-1002-04A
28
将冷却液软管 (4) 从增压空气冷却器上拆下, 然后放到一旁.
AR20.20-P-7441-01RQ
29
拆下制冷剂压缩机处的制冷剂管路.
AR83.55-P-5310MRH
30
将惰化系统管路从前围板上松开并断开.
发动机 264 属于型号213, 238, 257

带代码2U8 (可选制冷剂)

除了代码M005 (带 4-MATIC/全轮驱动的车辆)
AR86.10-P-0419LWE
31
将均布载荷调节器钩到发动机起重机和所有发动机吊耳上, 然后稍稍抬起发动机.
A
000 588 00 62 00 负载调节器
WS01.00-P-0102B
p

抬起时, 不要让发动机前支座承受张力.

否则将会损坏发动机前支座.
i
市售设备/工具

发动机起重机
32
将发动机前支座从发动机支架上拆下.
AR22.10-P-4330MRH
33
将发动机连同变速箱一起抬出.
A
000 588 00 62 00 负载调节器
WS01.00-P-0102B
p

抬出/抬入发动机时, 不要损坏任何管路和软管.

否则可能会造成泄漏和发动机损坏.
i
需要助手的帮助.
i
市售设备/工具

发动机起重机
34
按照拆卸的相反顺序进行安装.
35
检查发动机油液位, 如有必要, 则进行校正.
e
发动机 264 属于型号238

除了代码M005 (带 4-MATIC/全轮驱动的车辆)
AP18.00-P-1812EKI
e
发动机 264 属于型号213

除了代码M005 (带 4-MATIC/全轮驱动的车辆)
AP18.00-P-1812MKI
e
发动机 264 属于型号257

除了代码M005 (带 4-MATIC/全轮驱动的车辆)
AP18.00-P-1812BKI
36
读取故障记忆并清除.
a
发动机 264 属于型号238

除了代码M005 (带 4-MATIC/全轮驱动的车辆)
AD00.00-P-2000-06LWO
a
发动机 264 属于型号213

除了代码M005 (带 4-MATIC/全轮驱动的车辆)
AD00.00-P-2000-04B
a
发动机 264 属于型号257

除了代码M005 (带 4-MATIC/全轮驱动的车辆)
AD00.00-P-2000-06FR
a
警告
severity=W
发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险
固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.
AS00.00-Z-0005-01A
37
执行发动机试运行, 然后检查发动机是否正常工作及其密封性.
38
安装发动机舱底部饰板.

发动机 264 属于型号213, 238

除了代码M005 (带 4-MATIC/全轮驱动的车辆)
AR61.20-P-1105LWE
发动机 264 属于型号257

除了代码M005 (带 4-MATIC/全轮驱动的车辆)
AR61.20-P-1105FR
39
安装上部发动机盖.
AR01.10-P-2405MRH
n
符合 MBN 10 105, 10 143 标准的公制螺钉/螺栓和螺母
号码
名称
8.8
10.9
BA00.10-P-1002-04A
M6×1
Nm
9
13
n
接地点
号码
名称
型号 213
BA00.19-P-1038-02A
螺钉/螺栓/螺母 - 连接接地线到变速箱/地板
M8
Nm
20
n
接地点
号码
名称
型号 238
BA00.19-P-1039-02B
螺栓/螺母 - 连接接地线到变速箱/地板
M8
Nm
20
n
接地点
号码
名称
型号 257
BA00.19-P-1039-02D
螺栓/螺母 - 连接接地线到变速箱/地板
M8
Nm
20
n
油底壳
号码
名称
发动机 264
BA01.45-P-1002-01ZA
连接放油螺塞到油底壳
Nm
40
n
自动变速箱总成
号码
名称
变速箱 725.0
BA27.10-P-1009-04H
螺钉/螺栓 - 连接隔热板到油底壳
Nm
9
n
线束
号码
名称
型号 213
型号 238
BA54.18-P-1001-02C
螺母 - 连接正极导线到前围板汇流条
M6
Nm
8
8
M8
Nm
16
16
n
线束
号码
名称
型号 257
BA54.18-P-1001-02C
螺母 - 连接正极导线到前围板汇流条
M6
Nm
8
M8
Nm
17
j
发动机润滑
号码
名称
发动机 264 属于型号205, 213, 238, 257

除了代码M005 (带 4-MATIC/全轮驱动的车辆)
BF18.00-P-1001-01GA
发动机油
加注容积 (装配机油滤清器)
l
6,6
表
BB00.40-P-0223-02A
171 589 00 37 00
用于定位夹的手钳
454 589 00 37 00
软管夹钳
129 589 00 91 00
记录旋塞
