发动机

264 属于型号213, 238, 257

带代码M005 (带 4-MATIC/全轮驱动的车辆)

更改提示

09.05.2019

拆卸车型 257 横梁的方法说明已更新.

操作步骤 19, 20

28.05.2020

螺栓 - 连接支杆到隔音件

车型 213

BA62.30-P-1004-01H

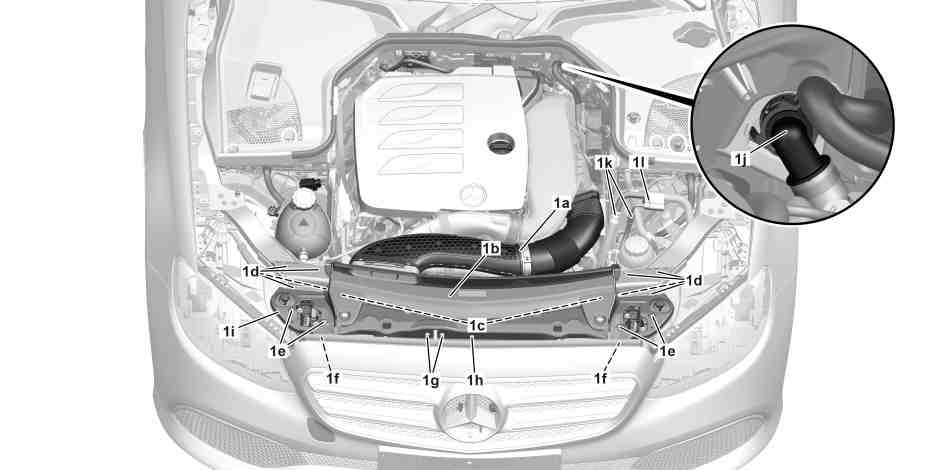

图示为装配替代性制冷剂/代码 (2U8) 且采用 48V 技术/代码 (B01) 的车型 213

1a

发动机进气道

1g

螺栓

1b

冷空气进气口

1h

螺栓

1c

插入紧固件

1i

横梁

1d

螺栓

1j

冷却液软管

1e

螺栓

1k

制冷剂管路

1f

螺栓

1l

分离点

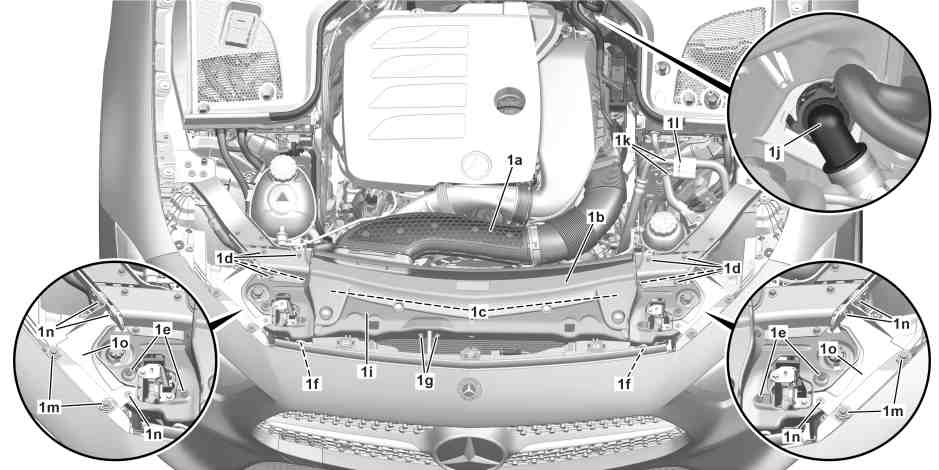

图示为车型 257

1a

发动机进气道

1f

螺栓

1k

制冷剂管路

1b

冷空气进气口

1g

螺栓

1l

分离点

1c

插入紧固件

1i

横梁

1n

铆钉

1d

螺栓

1j

冷却液软管

1o

支架

1e

螺栓

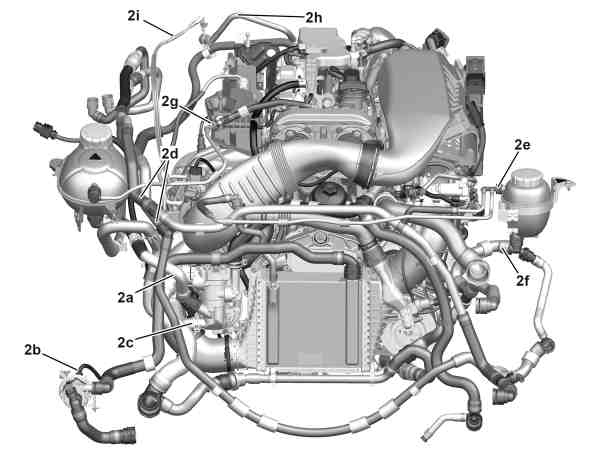

图示为采用 48V 技术/代码 (B01) 的情况

2a

冷却液软管

2b

电气连接器

2c

冷却液软管

2d

冷却液软管

2e

冷却液管路

2f

冷却液软管

2g

净化管

2h

真空管路

2i

惰化系统管路

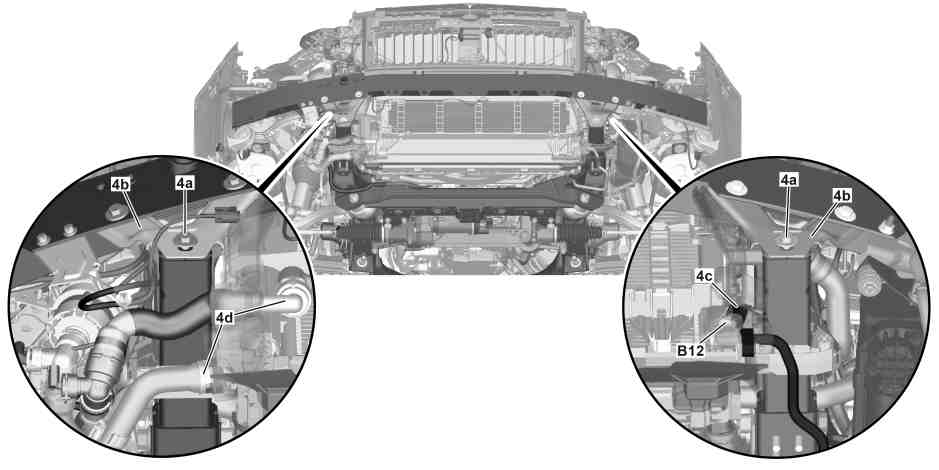

图示为车型 213

4a

螺栓

4d

冷却液软管

4b

支杆

B12

制冷剂压力传感器

4c

电气连接器

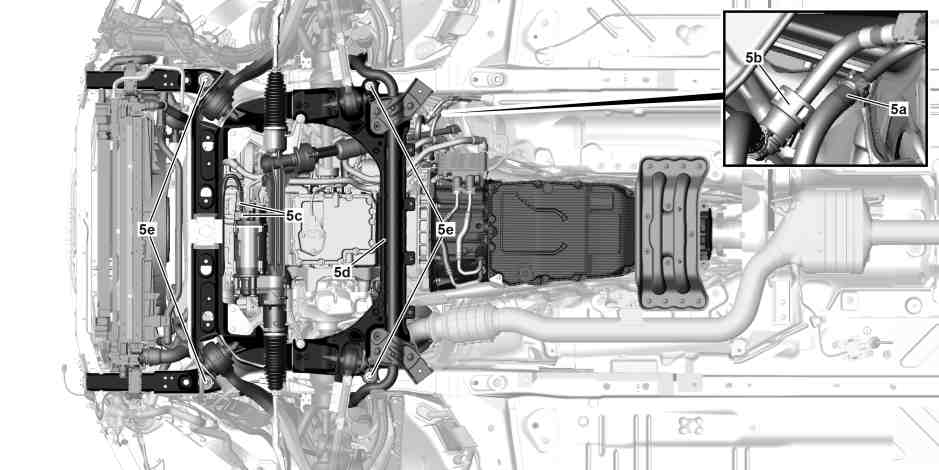

图示为车型 213

5a

燃油软管

5d

前轴托架

5b

燃油软管

5e

螺栓

5c

电气连接器

图示为装配替代性制冷剂/代码 (2U8) 且采用 48V 技术/代码 (B01) 的车型 213

6a

发动机和前轴托架

a
警告
severity=W

受伤的
风险
。 搬运部件时会被夹住、挤压,严重时还会造成手脚骨折。

搬运部件时, 肢体不得进入机械部件的工作范围.

AS00.00-Z-0009-01A

a
风险
severity=D

燃油被引燃有爆炸的
风险
,如果吸入或吞入燃油则会有中毒的
风险
,同时,皮肤和眼睛接触到燃油则有
受伤的
风险
。

严禁火, 火花, 明火或吸烟. 只能将燃油倒入合适且正确标记的容器中.

处理燃油时, 穿上防护服.

AS47.00-Z-0001-01A

a
小心
severity=C

处理发动机油时有伤害皮肤和眼睛的
风险
。误服发动机油有中毒危险

穿戴防护手套, 防护服和护目镜.

切勿将发动机油注入饮料瓶中.

AS18.00-Z-0001-01A

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

a
警告
severity=W

接触热态冷却液喷雾有烫伤皮肤和眼睛的
风险
。吞入冷却液有中毒的
风险
。

不要在冷却液高于 90 °C 时打开冷却系统. 缓慢地打开盖子, 释放压力. 严禁将冷却液注入饮料瓶中.

穿戴防护手套, 防护服和防护眼镜.

AS20.00-Z-0001-01A

专业提示
severity=N

在进行修理工作时,应防止空调回路和部件受潮

AH83.30-N-0005-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

专业提示
severity=N

关于自攻螺钉连接方法的说明

AH00.00-P-0007-01SF

关于空气悬挂系统的说明

发动机 264 属于型号213

带代码489 (AIRMATIC)

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AH32.22-P-1000-02LW

汽油直喷系统操作的一般说明

AH07.00-P-2000-01A

安装经修理的发动机和新出厂的替换发动机或曲轴箱时,发动机编号的使用

AH01.10-P-0001-01A

关于底盘组件维修工作的说明

AH00.00-P-0100-01A

关于在使用具有不同螺距长度的定位或套入工具时计算拧紧扭矩的说明

AH00.00-P-0015-01CW

e
d

拆卸/安装

1

固定车辆以防止其溜车, 将变速箱换至空档位置, 然后松开驻车制动器.

2

将前轮移至正前位置, 然后用固定装置将方向盘固定入位.

l
保持架

*129589012100

3

拆下左侧和右侧纵梁板.

发动机 264 属于型号238

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR88.80-P-6000LWO

发动机 264 属于型号213

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR88.80-P-6000LWE

4

将车辆固定到车辆举升机上.

AR00.60-P-1006A

5

拆下发动机舱底部饰板.

发动机 264 属于型号213, 238

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR61.20-P-1105LWE

发动机 264 属于型号257

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR61.20-P-1105FR

i
安装:
仅在泄漏测试完成后, 才可安装发动机舱底部饰板.

6

拆下前部横杆.

AR61.10-P-5143LWO

7

拆下前部对角支撑杆.

发动机 264 属于型号238.4

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR61.10-P-5144LWO

8

拆下上部发动机盖.

AR01.10-P-2405MRH

i
安装:
只有在泄漏测试完成后, 才可安装上部发动机盖.

9

通过诊断系统释放燃油压力.

a

发动机 264 属于型号238

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AD00.00-P-2000-06LWO

a

发动机 264 属于型号213

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AD00.00-P-2000-04B

a

发动机 264 属于型号257

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AD00.00-P-2000-06FR

i
为此, 选择以下的菜单项:

电控多端顺序燃料喷注/点火系统 (ME-SFI) [ME] 控制单元 (ME-SFI [ME] control unit) →

促动 (Actuation) →

促动燃油泵 (Actuate the fuel pump).

10

从蓄电池上断开接地线.

发动机 264 属于型号213

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR54.10-P-0003LW

发动机 264 属于型号238

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR54.10-P-0003LWO

发动机 264 属于型号257

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR54.10-P-0003FR

11

排放空调系统.

发动机 264 属于型号238

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR83.30-P-1760LWO

发动机 264 属于型号213

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR83.30-P-1760LW

发动机 264 属于型号257

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR83.30-P-1760FR

12

排放发动机冷却系统冷却液.

发动机 264 属于型号213, 238

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR20.00-P-1142MRH

发动机 264 属于型号257

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR20.00-P-1142MSB

13

排放低温回路中的冷却液.

发动机 264 属于型号213, 238, 257

带代码B01 (48 V 技术)

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR09.41-P-6834MRH

14

拆下前保险杠.

发动机 264 属于型号213, 238

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR88.20-P-2000LWE

发动机 264 属于型号257

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR88.20-P-2000FR

15

拆下发动机进气道 (1a).

l
拆卸工具

*000589956300

16

拆下冷空气进气口 (1b).

l
拆卸工具

*000589956300

17

拆下插入紧固件 (1c).

18

拆下螺栓 (1d, 1e, 1f, 1g, 1h).

n
螺栓 - 连接门锁撞栓到横梁/前部模块托架

*BA62.30-P-1008-01H

n
螺栓 - 连接支杆到横梁

*BA62.30-P-1003-01H

19

钻出铆钉 (1n)。

发动机 264 属于型号257

带代码M005 (带 4-MATIC/全轮驱动的车辆)

i
安装:
安装新的铆钉 (1n).

i
市售设备/工具

钻孔机

铆钉机

i
清除钻屑.

20

拆下左侧和右侧支架 (1o).

发动机 264 属于型号257

带代码M005 (带 4-MATIC/全轮驱动的车辆)

21

拆下横梁 (1i).

22

将冷却液软管 (1j) 从发动机舱壁上断开.

AR20.20-P-7441-01RQ

23

将制冷剂管路 (1k) 从分离点 (1l) 上断开, 然后用合适的密封塞密封开口.

g

压缩机油 (规格 362.1)

BB00.40-P-0362-01A

p
安装:

使用新的密封圈. 使用压缩机油润湿所有螺纹和密封圈.

否则制冷剂会溢出.

n
螺母/螺栓 - 连接制冷剂管路连接点

*BA83.30-P-1004-01R

l
记录旋塞

*129589009100

24

拆下冷却液软管 (2a).

AR20.20-P-7441-01RQ

25

松开并断开电气连接器 (2b).

26

将冷却液软管 (2c) 从冷却液节温器上分开.

l
软管卡箍的钳子

*003589033700

27

将冷却液软管 (2d) 从插接上断开.

AR20.20-P-7441-01RQ

28

将冷却液管路 (2e) 从膨胀容器上断开.

发动机 264 属于型号213, 238, 257

带代码B01 (48 V 技术)

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR20.20-P-7441-01RQ

29

拆下冷却液软管 (2f).

发动机 264 属于型号213, 238, 257

带代码B01 (48 V 技术)

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR20.20-P-7441-01RQ

30

松开并断开净化管 (2g), 然后用合适的密封塞密封开口.

l
记录旋塞

*129589009100

31

断开真空管路 (2h).

32

用合适的密封塞密封所有露出的管路和连接.

l
记录旋塞

*129589009100

33

将惰化系统管路 (2i) 从前围板上松开并断开, 然后放到一旁.

发动机 264 属于型号213, 238, 257

带代码2U8 (可选制冷剂)

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR86.10-P-0419LWE

34

拆下下部散热器百叶窗.

发动机 264 属于型号213, 238, 257

带代码2U1 (散热器百叶片)

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR20.20-P-3884OIB

35

将螺栓 (4a) 从支杆 (4b) 上拆下.

n
螺栓 - 连接支杆到隔音件

*BA62.30-P-1004-01H

36

松开并断开制冷剂压力传感器 (B12) 上的电气连接器 (4c).

37

断开冷却液软管 (4d), 然后用适合的密封塞密封.

AR20.20-P-7441-01RQ

i
通过开口拉出冷气导向装置中的冷却液软管 (4d).

l
记录旋塞

*129589009100

38

断开发动机线束, 然后固定到发动机上.

AR15.18-P-1000-05MRH

n
螺母 - 连接正极导线到前围板汇流条

*BA54.18-P-1001-02C

n
螺钉/螺栓 - 连接隔热板到油底壳

*BA27.10-P-1009-04H

n
发动机 264 属于型号238

带代码M005 (带 4-MATIC/全轮驱动的车辆)螺栓/螺母 - 连接接地线到变速箱/地板

*BA00.19-P-1039-02B

n
发动机 264 属于型号213

带代码M005 (带 4-MATIC/全轮驱动的车辆)螺钉/螺栓/螺母 - 连接接地线到变速箱/地板

*BA00.19-P-1038-02A

n
发动机 264 属于型号257

带代码M005 (带 4-MATIC/全轮驱动的车辆)螺栓/螺母 - 连接接地线到变速箱/地板

*BA00.19-P-1039-02D

39

拆下传动轴.

发动机 264 属于型号213, 238

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR41.10-P-0050LW

发动机 264 属于型号257

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR41.10-P-0050MSA

40

拆下燃油软管 (5a), 用合适的容器收集流出的燃油, 并用合适的密封塞密封开口.

i
安装:
安装新的燃油软管 (5a) 和卡夹.

l
记录旋塞

*129589009100

l
用于定位夹的手钳

*171589003700

41

断开燃油软管 (5b), 用合适的容器收集流出的燃油, 并用合适的密封塞密封开口.

l
记录旋塞

*129589009100

42.1

将制动钳连同制动片一起拆下, 然后在保持制动软管连接的情况下无张紧力地固定到车辆上.

发动机 264 属于型号213, 238, 257

带代码M005 (带 4-MATIC/全轮驱动的车辆)1 活塞固定式制动钳制动器

发动机 264 属于型号213

带代码M005 (带 4-MATIC/全轮驱动的车辆)1 活塞浮式制动钳制动器

AR42.10-P-0070LW

发动机 264 属于型号257

带代码M005 (带 4-MATIC/全轮驱动的车辆)1 活塞浮式制动钳制动器

AR42.10-P-0070FR

发动机 264 属于型号238

带代码M005 (带 4-MATIC/全轮驱动的车辆)1 活塞浮式制动钳制动器

AR42.10-P-0070LWO

p

切勿扭结, 挤压任何线路或使其受到张力.

否则会损坏管路.

42.2

将制动钳连同制动钳支架一起拆下, 然后在保持制动软管连接的情况下无张紧力地固定到车辆上.

发动机 264 属于型号213, 238, 257

带代码M005 (带 4-MATIC/全轮驱动的车辆)4 活塞固定式制动钳制动器

发动机 264 属于型号213 （213.061/261除外）

带代码M005 (带 4-MATIC/全轮驱动的车辆)4 活塞固定式制动钳制动器

AR42.10-P-0070LWA

发动机 264 属于型号238 （238.361/461除外）

带代码M005 (带 4-MATIC/全轮驱动的车辆)4 活塞固定式制动钳制动器

AR42.10-P-0070LWQ

发动机 264 属于型号257 （257.361除外）

带代码M005 (带 4-MATIC/全轮驱动的车辆)4 活塞固定式制动钳制动器

AR42.10-P-0070FRA

p

切勿扭结, 挤压任何线路或使其受到张力.

否则会损坏管路.

43

将转向联接器从转向轴上拆下.

发动机 264 属于型号213

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR46.10-P-8000LW

发动机 264 属于型号238

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR46.10-P-8000LWO

发动机 264 属于型号257

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR46.10-P-8000FR

p

拆下转向联接器时切勿转动方向盘.

否则盘簧式连接将出现故障.

44

松开并断开电气连接器 (5c).

45

松开并将齿轮齿条式转向机构的电线束从前轴托架 (5d) 中拉出.

l
拆卸工具

*000589956300

46

拆下放油螺塞, 排空发动机油, 然后收集到合适的容器中.

如有必要.

专业提示
severity=N

发动机油和滤清器更换说明

AH18.00-P-0104-01A

i
安装:
更换密封圈.

n
连接放油螺塞到油底壳

*BA01.45-P-1002-01ZA

j
发动机油

*BF18.00-P-1001-01GA

47

将转向节从上部横向控制臂上拆下.

发动机 264 属于型号238

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR33.25-P-0400LWQ

发动机 264 属于型号213

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR33.25-P-0400LW

发动机 264 属于型号257

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR33.25-P-0400FR

p

固定转向节以防其折合.

否则可能会损坏接头.

48.1

将悬挂减震柱从弹簧连杆上拆下.

发动机 264 属于型号213

带代码489 (AIRMATIC)

带代码M005 (带 4-MATIC/全轮驱动的车辆)

发动机 264 属于型号238, 257

带代码489 (AIR BODY CONTROL)

带代码M005 (带 4-MATIC/全轮驱动的车辆)

发动机 264 属于型号213

带代码489 (AIRMATIC)

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR32.25-P-1017LWL

发动机 264 属于型号238

带代码489 (AIR BODY CONTROL)

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR32.25-P-1017LWQ

发动机 264 属于型号257

带代码489 (AIR BODY CONTROL)

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR32.25-P-1017FRA

48.2

将悬挂减震柱从弹簧连杆上拆下.

发动机 264 属于型号213

带代码M005 (带 4-MATIC/全轮驱动的车辆)

除了代码489 (AIRMATIC)

发动机 264 属于型号238, 257

带代码M005 (带 4-MATIC/全轮驱动的车辆)

除了代码489 (AIR BODY CONTROL)

发动机 264 属于型号213

带代码M005 (带 4-MATIC/全轮驱动的车辆)

除了代码489 (AIRMATIC)

AR32.25-P-1017LW

发动机 264 属于型号238

带代码M005 (带 4-MATIC/全轮驱动的车辆)

除了代码489 (AIR BODY CONTROL)

AR32.25-P-1017LWO

发动机 264 属于型号257

带代码M005 (带 4-MATIC/全轮驱动的车辆)

除了代码489 (AIR BODY CONTROL)

AR32.25-P-1017FR

49

支撑前轴托架 (5e), 然后用合适的工具固定发动机-变速箱单元和散热器组件, 以防其滑落和掉落.

A

000 588 03 62 00 升降台

WS01.00-P-0091A

i
使用市售集成式支架.

50

拆下发动机后支座.

发动机 264 属于型号213, 238, 257

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-1160MRD

51

将前轴托架的螺栓 (5e) 从纵梁上拆下.

n
螺栓 - 连接前轴托架到纵梁

*BA33.10-P-1001-01Q

52

将发动机连同前轴托架 (6a) 一起降下.

A

000 588 03 62 00 升降台

WS01.00-P-0091A

p

确保发动机和其安装件不会接触到车身板件或主总成.

切勿扭结, 挤压任何线路或使其受到张力.

否则会损坏部件和/或管路.

i
必须有助手协助.

53

按照拆卸的相反顺序进行安装.

54

检查发动机油液位, 如有必要, 则进行校正.

e

发动机 264 属于型号238

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AP18.00-P-1812EKI

e

发动机 264 属于型号213

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AP18.00-P-1812MKI

e

发动机 264 属于型号257

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AP18.00-P-1812BKI

55

读取故障记忆并清除.

a

发动机 264 属于型号238

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AD00.00-P-2000-06LWO

a

发动机 264 属于型号213

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AD00.00-P-2000-04B

a

发动机 264 属于型号257

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AD00.00-P-2000-06FR

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

56

执行发动机试运行, 然后检查发动机是否正常工作及其密封性.

57

安装发动机舱底部饰板.

发动机 264 属于型号213, 238

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR61.20-P-1105LWE

发动机 264 属于型号257

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR61.20-P-1105FR

58

安装上部发动机盖.

AR01.10-P-2405MRH

n
接地点

号码

名称

型号 213

BA00.19-P-1038-02A

螺钉/螺栓/螺母 - 连接接地线到变速箱/地板

M8

Nm

20

n
接地点

号码

名称

型号 238

BA00.19-P-1039-02B

螺栓/螺母 - 连接接地线到变速箱/地板

M8

Nm

20

n
接地点

号码

名称

型号 257

BA00.19-P-1039-02D

螺栓/螺母 - 连接接地线到变速箱/地板

M8

Nm

20

n
油底壳

号码

名称

发动机 264

BA01.45-P-1002-01ZA

连接放油螺塞到油底壳

Nm

40

n
自动变速箱总成

号码

名称

变速箱 725.0/1

BA27.10-P-1009-04H

螺钉/螺栓 - 连接隔热板到油底壳

Nm

9

n
前轴托架

号码

名称

型号 213

型号 238

BA33.10-P-1001-01Q

螺栓 - 连接前轴托架到纵梁

Nm

180

180

n
前轴托架

号码

名称

型号 257

BA33.10-P-1001-01Q

螺栓 - 连接前轴托架到纵梁

Nm

180

n
线束

号码

名称

型号 213

型号 238

BA54.18-P-1001-02C

螺母 - 连接正极导线到前围板汇流条

M6

Nm

8

8

M8

Nm

16

16

n
线束

号码

名称

型号 257

BA54.18-P-1001-02C

螺母 - 连接正极导线到前围板汇流条

M6

Nm

8

M8

Nm

17

n
横梁和前部加强件

号码

名称

型号 213

型号 238

BA62.30-P-1003-01H

螺栓 - 连接支杆到横梁

M8

Nm

20

20

n
横梁和前部加强件

号码

名称

型号 257

BA62.30-P-1003-01H

螺栓 - 连接支杆到横梁

M8

Nm

20

n
横梁和前部加强件

号码

名称

型号 213

型号 238

BA62.30-P-1004-01H

螺栓 - 连接支杆到隔音件

M8

Nm

20

23

n
横梁和前部加强件

号码

名称

型号 257

BA62.30-P-1004-01H

螺栓 - 连接支杆到隔音件

M8

Nm

20

n
横梁和前部加强件

号码

名称

型号 213

型号 238

BA62.30-P-1008-01H

螺栓 - 连接门锁撞栓到横梁/前部模块托架

Nm

10

10

n
横梁和前部加强件

号码

名称

型号 257

BA62.30-P-1008-01H

螺栓 - 连接门锁撞栓到横梁/前部模块托架

Nm

10

n
空调

号码

名称

型号 213

除了代码1U6 (制冷剂 R744)

型号 238

BA83.30-P-1004-01R

螺母/螺栓 - 连接制冷剂管路连接点

Nm

12

12

n
空调

号码

名称

型号 257

BA83.30-P-1004-01R

螺母/螺栓 - 连接制冷剂管路连接点

Nm

12

j
发动机润滑

号码

名称

发动机 264 属于型号205, 213, 238, 257

带代码M005 (带 4-MATIC/全轮驱动的车辆)

BF18.00-P-1001-01GA

发动机油

加注容积 (装配机油滤清器)

l

6

表

BB00.40-P-0223-02A
