AR01.10-P-2510MRH
将发动机从前轴托架上拆下/将发动机安装到前轴托架上
20.05.2019
发动机
264 属于型号213, 238, 257
P01.10-A087-08
a
警告
severity=W
接触热态冷却液喷雾有烫伤皮肤和眼睛的
风险
。吞入冷却液有中毒的
风险
。
不要在冷却液高于 90 °C 时打开冷却系统. 缓慢地打开盖子, 释放压力. 严禁将冷却液注入饮料瓶中.
穿戴防护手套, 防护服和防护眼镜.
AS20.00-Z-0001-01A
a
小心
severity=C
处理发动机油时有伤害皮肤和眼睛的
风险
。误服发动机油有中毒危险
穿戴防护手套, 防护服和护目镜.
切勿将发动机油注入饮料瓶中.
AS18.00-Z-0001-01A
a
警告
severity=W
受伤的
风险
。 搬运部件时会被夹住、挤压,严重时还会造成手脚骨折。
搬运部件时, 肢体不得进入机械部件的工作范围.
AS00.00-Z-0009-01A
专业提示
severity=N
关于避免污染和异物造成损坏的说明
AH00.00-P-5000-01A
关于涉及安全的部件的说明
AH00.00-Z-0019-01A
1
将发动机连同前轴托架一起拆下.
AR01.10-P-2500MRH
2

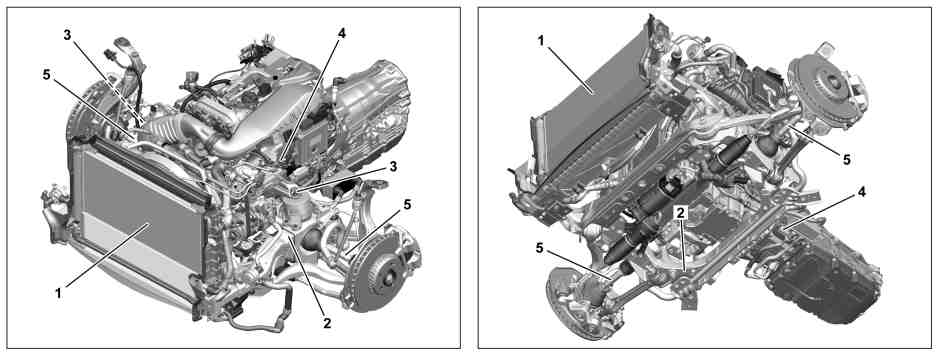

断开发动机-变速箱单元 (4) 和散热器组件 (1) 之间的其他冷却液软管, 然后用合适的保护盖密封.
AR20.20-P-7441-01RQ
i
要断开的冷却液软管数量根据车辆的装备型号而有所不同.
3
将散热器组件 (1) 从前轴托架 (2) 的支架上拆下.
4
用紧固带将前轴托架 (2) 固定在升降台上, 以防滑动和掉落.
A
000 588 03 62 00 升降台
WS01.00-P-0091A
5
将均布载荷调节器安装到发动机起重机和所有现有发动机吊耳上, 然后稍稍抬起发动机.
A
000 588 00 62 00 负载调节器
WS01.00-P-0102B
p
抬起时, 不要让发动机前支座承受张力.
否则将会损坏发动机前支座.
6
拆下前半轴 (5).
发动机 264 属于型号213, 238
带代码M005 (4MATIC)
AR33.30-P-0620LW
发动机 264 属于型号257
带代码M005 (4MATIC)
AR33.30-P-0620MRH
7
拆下左侧和右侧发动机支座的螺栓 (3).
n
发动机 264 属于型号238
带代码M005 (4MATIC)螺栓 - 连接发动机前支座到前轴托架
*BA22.10-P-1002-03O
n
发动机 264 属于型号213, 257
带代码M005 (4MATIC)螺栓 - 连接发动机前支座到前轴托架
*BA22.10-P-1002-03N
8
将发动机-变速箱单元 (4) 从前轴托架 (2) 上拆下.
A
000 588 00 62 00 负载调节器
WS01.00-P-0102B
p
小心地抬起发动机-变速箱单元 (4).
否则可能发生损坏.
号码
名称
型号 213 带发动机256, 264, 274, 276, 642, 654, 656
型号 257
BA22.10-P-1002-03N
螺栓 - 连接发动机前支座到前轴托架
M8
Nm
30
30
号码
名称
型号 238
带代码M005 (4MATIC)
BA22.10-P-1002-03O
螺栓 - 连接发动机前支座到前轴托架
Nm
30
001 589 01 91 00
护盖套件
001 589 00 91 00
保护盖套件
