发动机

264 属于型号213, 238, 257

更改提示

18.04.2019

方法说明已改进.

操作步骤 4

18.04.2019

AS49.00-Z-0001-01A, 新增.

步骤 9

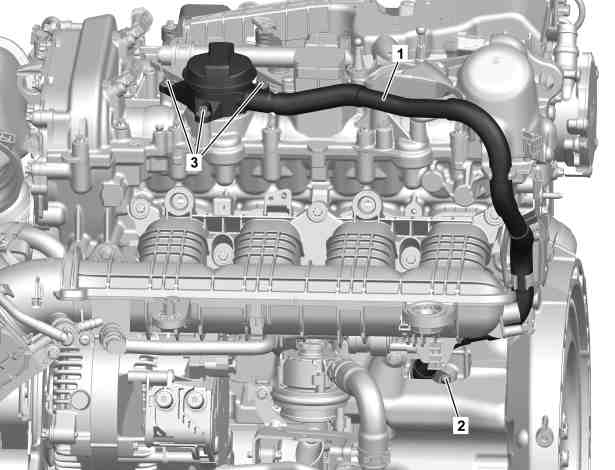

1

通风管

2

螺栓

3

螺栓

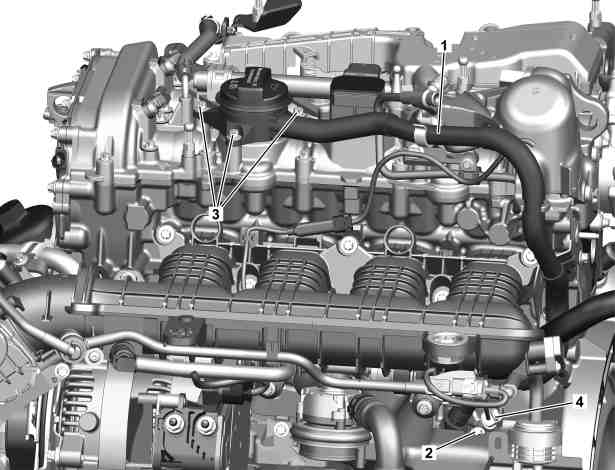

图示为美国版/代码 (494)

1

通风管

2

螺栓

3

螺栓

4

电气连接器

a
小心
severity=C

处理发动机油时有伤害皮肤和眼睛的
风险
。误服发动机油有中毒危险

穿戴防护手套, 防护服和护目镜.

切勿将发动机油注入饮料瓶中.

AS18.00-Z-0001-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

e
d

拆卸/安装

1

松开上部, 后部发动机罩并折向一侧.

AR01.10-P-2408MRH

i
安装:
只有在泄漏测试完成后, 才可安装上部发动机盖.

2

松开并断开空气滤清器下游的压力传感器 (B28/11) 的电气连接器.

3

拆下发动机舱底部饰板的中部和后部.

发动机 264 属于型号213, 238

AR61.20-P-1105LWE

发动机 264 属于型号257

AR61.20-P-1105FR

i
安装:
仅在泄漏测试完成后, 才可安装发动机舱底部饰板的中部和后部.

4

松开并断开电气连接器 (4).

发动机 264 属于型号213, 238, 257

带代码460 (加拿大版本)

发动机 264 属于型号213, 238, 257

带代码494 (美国版本)

发动机 264 属于型号213, 238, 257

带代码835 (韩国版本)

发动机 264 属于型号213, 238, 257

带代码945 (中国尾气净化等级 6)

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

5

拆下螺栓 (2) 并将通风管从曲轴箱中拉出.

i
安装:
更换密封圈.

n
螺栓 - 连接曲轴箱通风系统通风管到曲轴箱

*BA01.20-P-1005-03B

6

拆下螺栓/螺钉 (3).

n
螺栓 - 连接加注口到气缸盖罩

*BA01.20-P-1003-03B

7

松开通风管 (1) 并拆下.

i
安装:
更换密封圈.

8

按照拆卸的相反顺序进行安装.

a
警告
severity=W

在操作排气系统和相关部件时有烧伤、窒息和中毒危险。 由于吸入废气的气态和固态部分造成窒息和中毒危险。 由于皮肤接触废气的固态部分造成中毒危险。

穿戴防护服和防护眼镜. 使用排风装置. 将人员撤离危险区域.

AS49.00-Z-0001-01A

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

9

执行发动机试运行. 同时, 检查发动机是否正常工作及其密封性.

10

安装发动机舱底部饰板的中部和后部.

发动机 264 属于型号213, 238

AR61.20-P-1105LWE

发动机 264 属于型号257

AR61.20-P-1105FR

11

安装上部发动机盖.

AR01.10-P-2405MRH

n
曲轴箱通风系统, 气缸盖罩

号码

名称

发动机 264

BA01.20-P-1003-03B

螺栓 - 连接加注口到气缸盖罩

Nm

9

n
曲轴箱通风系统, 气缸盖罩

号码

名称

发动机 264

BA01.20-P-1005-03B

螺栓 - 连接曲轴箱通风系统通风管到曲轴箱

Nm

9
