发动机

264 属于型号213, 238, 257

更改提示

05.08.2019

信息文件 AH00.00-P-0500-01MNE, 新增.

操作步骤 13.

05.08.2019

信息文件 AH05.20-P-1000-09SZ, 新增.

检查操作步骤组.

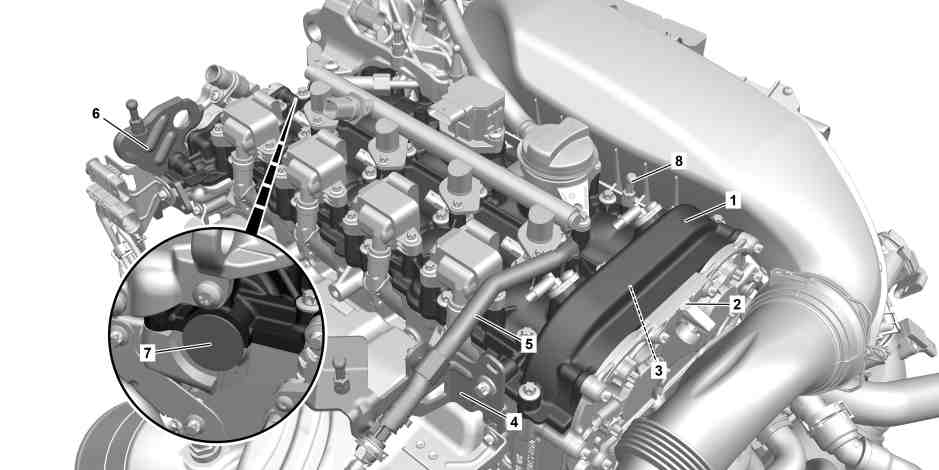

1

气缸盖罩

5

通风管路

2

护盖

6

发动机吊耳

3

滑轨

7

盖

4

支架

8

球头

a
风险
severity=D

燃油被引燃有爆炸的
风险
,如果吸入或吞入燃油则会有中毒的
风险
,同时,皮肤和眼睛接触到燃油则有
受伤的
风险
。

严禁火, 火花, 明火或吸烟. 只能将燃油倒入合适且正确标记的容器中.

处理燃油时, 穿上防护服.

AS47.00-Z-0001-01A

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

a
小心
severity=C

处理发动机油时有伤害皮肤和眼睛的
风险
。误服发动机油有中毒危险

穿戴防护手套, 防护服和护目镜.

切勿将发动机油注入饮料瓶中.

AS18.00-Z-0001-01A

a
警告
severity=W

接触热态冷却液喷雾有烫伤皮肤和眼睛的
风险
。吞入冷却液有中毒的
风险
。

不要在冷却液高于 90 °C 时打开冷却系统. 缓慢地打开盖子, 释放压力. 严禁将冷却液注入饮料瓶中.

穿戴防护手套, 防护服和防护眼镜.

AS20.00-Z-0001-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

e
d

拆卸/安装

1

排空冷却液.

发动机 264 属于型号213, 238

AR20.00-P-1142MRH

发动机 264 属于型号257

AR20.00-P-1142MSB

i
安装:
仅在泄漏测试完成后, 才可安装发动机舱底部饰板.

2

拆下油轨和喷油器.

AR07.03-P-1052MRH

i
安装:
只有在泄漏测试完成后, 才可安装上部发动机盖.

3

拆下高压燃油泵.

AR07.02-P-1028MRH

4

拆下盖 (2).

AR01.30-P-5700MRH

5

拆下发动机吊耳 (6), 然后放到一旁.

n
螺栓 - 连接吊耳到气缸盖

*BA01.30-P-1005-01BA

6

拆下点火线圈.

AR15.12-P-2003MRH

7

将通风管 (5) 从气缸盖罩 (1) 上拆下, 从支架 (4) 上松开, 然后放到一旁.

l
软管夹钳

*454589003700

8

拆下真空泵.

AR43.05-P-1320MRH

9

拆下盖 (7).

i
安装:
更换盖 (7).

10

将发动机油加注口从气缸盖罩 (1) 上拆下, 然后放到一旁.

AR01.20-P-0022MRH

11

拆下支架 (4).

n
螺栓 - 连接右侧发动机罩支架到气缸盖罩

*BA01.20-P-1009-03B

12

按照拧紧步骤的相反顺序松开气缸盖罩 (1) 的螺栓, 然后拆下.

气缸盖罩螺栓的紧固步骤

AR01.20-P-5014-03MRH

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

i
安装:
更换螺钉/螺栓.

遵照气缸盖罩 (1) 的紧固步骤.

n
螺钉/螺栓 - 连接气缸盖罩到气缸盖

*BA01.20-P-1001-03B

13

将气缸盖罩 (1) 从气缸盖上拆下并取出.

关于涂敷表面密封剂以密封主总成的说明

AH00.00-P-0500-01MNE

关于气缸盖罩上密封剂路径的说明

AH01.30-P-1000-08MM

p

分开时, 切勿在气缸盖罩 (1) 和气缸盖之间敲入任何工具.

否则会损坏密封表面.

i
同时更换气缸盖罩 (1) 和气缸盖, 因为两个部件组成一个单元.

i
安装:
在气缸盖罩 (1) 上涂抹密封剂.

i
安装:
更换密封圈.

密封剂, 乐泰 (Loctite) 5970, 50 ml

*BR00.45-Z-1013-01A

l
喷涂枪

*112589002500

14

拆下排气凸轮轴的霍尔传感器.

更换气缸盖罩 (1) 时.

AR15.12-P-0011MRH

15

拆下进气凸轮轴的霍尔传感器.

更换气缸盖罩 (1) 时.

AR15.12-P-0010MRH

16

拆下滑轨 (3).

更换气缸盖罩 (1) 时.

AR05.10-P-8421MRH

17

松开球头 (8).

更换气缸盖罩 (1) 时.

n
球头 - 连接发动机罩到气缸盖罩/真空泵

*BA01.20-P-1010-03B

g

检验

关于检测凸轮轴和凸轮轴轴承位置的一般说明

AH05.20-P-1000-09SZ

18

检查气缸盖罩 (1) 和气缸盖的密封表面是否损坏.

如果存在损坏,

↓

更换气缸盖罩 (1) 和气缸盖.

AR01.30-P-5800MRH

19

检查气缸盖罩 (1) 中的凸轮轴支承点和凸轮轴是否出现磨损和划痕.

如果存在损坏,

↓

安装新的气缸盖罩 (1), 气缸盖和凸轮轴.

AR01.30-P-5800MRH

m

清洁

20

清洁气缸盖罩 (1) 和气缸盖的密封表面.

AR01.00-P-0050-01A

p

切勿使用任何锋利的工具或砂纸.

否则会损坏密封表面.

乐泰 (Loctite) 7200

*BR00.45-Z-1038-04A

Loctite 7063 (400 ml) 清洁喷雾

*BR00.45-Z-1046-04A

21

按照拆卸的相反顺序进行安装.

22

检查并校正发动机油液位.

e

发动机 264 属于型号238

AP18.00-P-1812EKI

e

发动机 264 属于型号213

AP18.00-P-1812MKI

e

发动机 264 属于型号257

AP18.00-P-1812BKI

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

23

执行发动机试运行, 然后检查发动机是否正常工作及其密封性.

24

安装发动机舱底部饰板.

发动机 264 属于型号213, 238

AR61.20-P-1105LWE

发动机 264 属于型号257

AR61.20-P-1105FR

25

安装上部发动机盖.

AR01.10-P-2405MRH

n
曲轴箱通风系统, 气缸盖罩

号码

名称

发动机 264

BA01.20-P-1001-03B

螺钉/螺栓 - 连接气缸盖罩到气缸盖

第 1 级

Nm

10

第 2 级

∡°

90

n
曲轴箱通风系统, 气缸盖罩

号码

名称

发动机 264

BA01.20-P-1009-03B

螺栓 - 连接右侧发动机罩支架到气缸盖罩

Nm

20

n
曲轴箱通风系统, 气缸盖罩

号码

名称

发动机 264

BA01.20-P-1010-03B

球头 - 连接发动机罩到气缸盖罩/真空泵

Nm

5

n
气缸盖

号码

名称

发动机 264

BA01.30-P-1005-01BA

螺栓 - 连接吊耳到气缸盖

Nm

20

检修工具

号码

名称

订单号

BR00.45-Z-1013-01A

密封剂, 乐泰 (Loctite) 5970, 50 ml

A 003 989 98 20 10

BR00.45-Z-1038-04A

乐泰 (Loctite) 7200

Henkel AG & Co. KGaA

http://www.loctite.de

BR00.45-Z-1046-04A

Loctite 7063 (400 ml) 清洁喷雾

A 001 986 71 71 09
