AR01.20-P-9692MRG
拆卸/安装曲轴箱上的油分离器
13.05.2020
发动机
264 属于型号213, 238, 257
发动机
264 属于型号213, 238, 257
发动机
264 属于型号213, 238, 257
发动机
264 属于型号213, 238, 257
P01.20-A011-06
a
小心
severity=C
处理发动机油时有伤害皮肤和眼睛的
风险
。误服发动机油有中毒危险
穿戴防护手套, 防护服和护目镜.
切勿将发动机油注入饮料瓶中.
AS18.00-Z-0001-01A
专业提示
severity=N
关于避免污染和异物造成损坏的说明
AH00.00-P-5000-01A
专业提示
severity=N
关于防止静电放电对电子部件造成损坏的信息
AH54.00-P-0001-01A
1
拆下发电机 (G2).
发动机 264 属于型号213, 238, 257
带代码460 (加拿大版本)
除了代码B01 (48 V 技术)
发动机 264 属于型号213, 238, 257
带代码494 (美国版本)
除了代码B01 (48 V 技术)
发动机 264 属于型号213, 238, 257
带代码835 (韩国版本)
除了代码B01 (48 V 技术)
发动机 264 属于型号213, 238, 257
带代码945 (中国尾气净化等级 6)
除了代码B01 (48 V 技术)
2
拆下左前发动机支架.
AR22.10-P-4325MRH
i
安装:
仅在泄漏测试完成后, 才可安装发动机舱底部饰板.
3

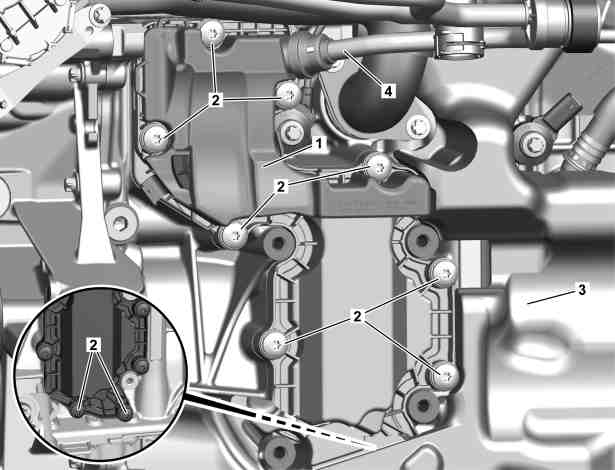

将隔噪装置 (3) 从曲轴箱上拆下, 直至可以接触到螺栓 (2).
5
按照拧紧步骤的相反顺序拆下螺栓 (2), 然后在保持通风管 (4) 连接的情况下拆下油分离器 (1).
AR01.20-P-9692-01MRK
i
通风管 (4) 和油分离器 (1) 互相密不可分.
n
螺栓 - 连接机油分离器到曲轴箱
*BA01.20-P-1002-03B
e
发动机 264 属于型号238
带代码460 (加拿大版本)
发动机 264 属于型号238
带代码494 (美国版本)
发动机 264 属于型号238
带代码835 (韩国版本)
发动机 264 属于型号238
带代码945 (中国尾气净化等级 6)
AP18.00-P-1812EKI
e
发动机 264 属于型号213
带代码460 (加拿大版本)
发动机 264 属于型号213
带代码494 (美国版本)
发动机 264 属于型号213
带代码835 (韩国版本)
发动机 264 属于型号213
带代码945 (中国尾气净化等级 6)
AP18.00-P-1812MKI
e
发动机 264 属于型号257
带代码460 (加拿大版本)
发动机 264 属于型号257
带代码494 (美国版本)
发动机 264 属于型号257
带代码835 (韩国版本)
发动机 264 属于型号257
带代码945 (中国尾气净化等级 6)
AP18.00-P-1812BKI
a
警告
severity=W
在操作排气系统和相关部件时有烧伤、窒息和中毒危险。 由于吸入废气的气态和固态部分造成窒息和中毒危险。 由于皮肤接触废气的固态部分造成中毒危险。
穿戴防护服和防护眼镜. 使用排风装置. 将人员撤离危险区域.
AS49.00-Z-0001-01A
a
警告
severity=W
发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险
固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.
AS00.00-Z-0005-01A
8
执行发动机试运行, 然后检查发动机的密封性及是否正常工作.
9
安装发动机舱底部饰板.
发动机 264 属于型号213, 238
带代码460 (加拿大版本)
发动机 264 属于型号213, 238
带代码494 (美国版本)
发动机 264 属于型号213, 238
带代码835 (韩国版本)
发动机 264 属于型号213, 238
带代码945 (中国尾气净化等级 6)
AR61.20-P-1105LWE
发动机 264 属于型号257
带代码460 (加拿大版本)
发动机 264 属于型号257
带代码494 (美国版本)
发动机 264 属于型号257
带代码835 (韩国版本)
发动机 264 属于型号257
带代码945 (中国尾气净化等级 6)
AR61.20-P-1105FR
BA01.20-P-1002-03B
螺栓 - 连接机油分离器到曲轴箱
Nm
9
