发动机

264 属于型号213, 238, 257

除了代码460 (加拿大版本)

除了代码494 (美国版本)

除了代码835 (韩国版本)

除了代码945 (中国尾气净化等级 6)

更改提示

07.03.2019

方法说明已改进.

操作步骤 1, 3, 和 5

17.04.2019

新增注释.

操作步骤 8

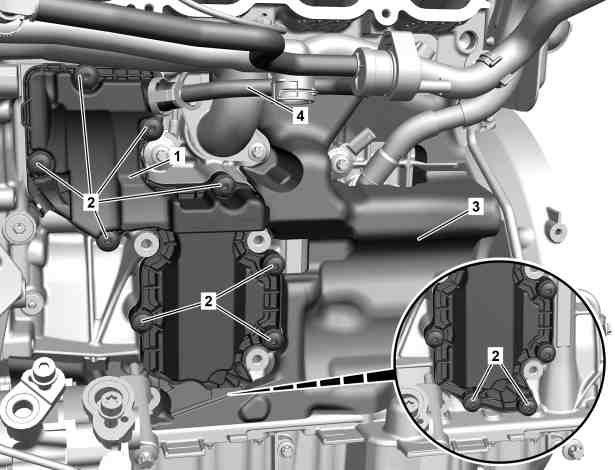

1

机油分离器

2

螺栓

3

隔噪装置

4

通风管

a
小心
severity=C

处理发动机油时有伤害皮肤和眼睛的
风险
。误服发动机油有中毒危险

穿戴防护手套, 防护服和护目镜.

切勿将发动机油注入饮料瓶中.

AS18.00-Z-0001-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

e
d

拆卸/安装

1

拆下发电机 (G2).

发动机 264 属于型号213, 238, 257

除了代码460 (加拿大版本)

除了代码494 (美国版本)

除了代码835 (韩国版本)

除了代码945 (中国尾气净化等级 6)

除了代码B01 (48 V 技术)

AR15.40-P-5032MRH

2

拆下左前发动机支架.

AR22.10-P-4325MRH

i
安装:
只有在泄漏测试完成后, 才可安装发动机舱饰板.

3

将通风管 (4) 从机油分离器 (1) 上拆下.

i
安装:
检查 O 形环.

如果 O 形环存在故障,

↓

更换 O 形环.

4

将隔噪装置 (3) 从曲轴箱上松开, 直至可以接触到螺栓 (2).

5

按照拧紧步骤的相反顺序拆下螺栓 (2), 然后拆下油分离器 (1).

AR01.20-P-9692-01MRK

i
遵照拧紧步骤.

i
安装:
检查密封件.

n
螺栓 - 连接机油分离器到曲轴箱

*BA01.20-P-1002-03B

如果密封圈存在故障,

↓

更换油分离器.

6

按照拆卸的相反顺序进行安装.

7

检查并校正发动机油液位.

e

发动机 264 属于型号238

除了代码460 (加拿大版本)

除了代码494 (美国版本)

除了代码835 (韩国版本)

除了代码945 (中国尾气净化等级 6)

AP18.00-P-1812EKI

e

发动机 264 属于型号213

除了代码460 (加拿大版本)

除了代码494 (美国版本)

除了代码835 (韩国版本)

除了代码945 (中国尾气净化等级 6)

AP18.00-P-1812MKI

e

发动机 264 属于型号257

除了代码460 (加拿大版本)

除了代码494 (美国版本)

除了代码835 (韩国版本)

除了代码945 (中国尾气净化等级 6)

AP18.00-P-1812BKI

a
警告
severity=W

在操作排气系统和相关部件时有烧伤、窒息和中毒危险。 由于吸入废气的气态和固态部分造成窒息和中毒危险。 由于皮肤接触废气的固态部分造成中毒危险。

穿戴防护服和防护眼镜. 使用排风装置. 将人员撤离危险区域.

AS49.00-Z-0001-01A

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

8

执行发动机试运行, 然后检查发动机的密封性及是否正常工作.

9

安装发动机舱饰板.

发动机 264 属于型号213, 238

除了代码460 (加拿大版本)

除了代码494 (美国版本)

除了代码835 (韩国版本)

除了代码945 (中国尾气净化等级 6)

AR61.20-P-1105LWE

发动机 264 属于型号257

除了代码460 (加拿大版本)

除了代码494 (美国版本)

除了代码835 (韩国版本)

除了代码945 (中国尾气净化等级 6)

AR61.20-P-1105FR

n
曲轴箱通风系统, 气缸盖罩

号码

名称

发动机 264

BA01.20-P-1002-03B

螺栓 - 连接机油分离器到曲轴箱

Nm

9
