AR01.30-P-5700MRH
拆卸/安装气缸盖上的前盖
18.02.2020
发动机
264 属于型号213, 238, 257
P01.30-2521-06
a
小心
severity=C
处理发动机油时有伤害皮肤和眼睛的
风险
。误服发动机油有中毒危险
穿戴防护手套, 防护服和护目镜.
切勿将发动机油注入饮料瓶中.
AS18.00-Z-0001-01A
a
小心
severity=C
被尖锐的汽车部件刮擦有导致
受伤的
风险
.
对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.
去除维修板件的毛刺.
AS00.00-Z-0017-01A
专业提示
severity=N
有关用铝螺栓进行螺栓连接的提示
AH00.00-P-0006-01RM
专业提示
severity=N
关于避免污染和异物造成损坏的说明
AH00.00-P-5000-01A
1
拆下进气管.
AR09.10-P-8131MRH
i
安装:
只有在泄漏测试完成后, 才可安装发动机盖.
2
拆下空气滤清器外壳, 然后在保持线路连接的情况下放到一旁.
AR09.10-P-1150MRH
5

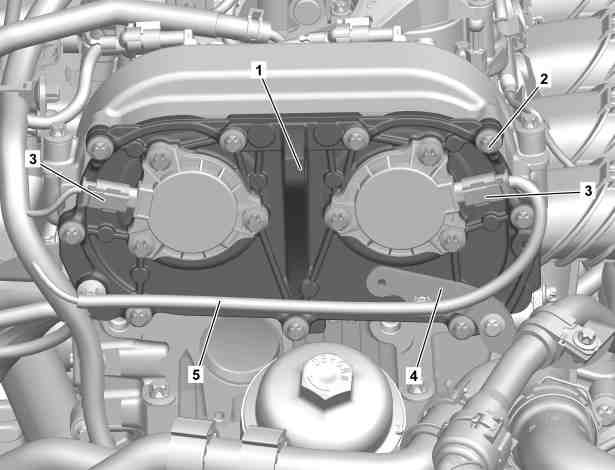

将支架 (4) 从前护盖 (1) 上拆下.
n
M6×1
*BA00.10-P-1002-04A
e
发动机 264 属于型号213, 238, 257
带代码M005 (带 4-MATIC/全轮驱动的车辆)
AP18.00-P-0101E
e
发动机 264 属于型号213, 238, 257
除了代码M005 (带 4-MATIC/全轮驱动的车辆)
AP18.00-P-0101EE
7
拆下螺栓 (2).
n
螺栓 - 连接前护盖到气缸盖/气缸盖罩
*BA01.30-P-1003-01BA
关于气缸盖前护盖密封剂路径的说明 xxx
AH01.30-P-1000-02MR
p
拆下时, 切勿在气缸盖罩, 气缸盖和前护盖 (1) 之间敲入工具.
否则会损坏密封表面.
密封剂, 乐泰 (Loctite) 5970, 50 ml
*BR00.45-Z-1013-01A
9
拆下排气凸轮轴电磁阀.
仅当更换前护盖 (1) 时.
10
拆下进气凸轮轴电磁阀.
仅当更换前护盖 (1) 时.
11
清洁前护盖 (1), 气缸盖和气缸盖罩的密封表面
AR01.00-P-0050-01A
p
切勿使用任何锋利的工具或砂纸.
否则会损坏密封表面.
Loctite 7063 (400 ml) 清洁喷雾
*BR00.45-Z-1046-04A
乐泰 (Loctite) 7200
*BR00.45-Z-1038-04A
12
检查前护盖 (1), 气缸盖和气缸盖罩的密封表面是否损坏.
如果存在损坏,
e
发动机 264 属于型号238
AP18.00-P-1812EKI
e
发动机 264 属于型号213
AP18.00-P-1812MKI
e
发动机 264 属于型号257
AP18.00-P-1812BKI
a
警告
severity=W
发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险
固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.
AS00.00-Z-0005-01A
15
执行发动机试运行, 然后检查发动机是否正常工作及其密封性.
16
安装发动机盖.
AR01.10-P-2405MRH
n
符合 MBN 10 105, 10 143 标准的公制螺钉/螺栓和螺母
BA00.10-P-1002-04A
M6×1
Nm
9
13
BA01.30-P-1003-01BA
螺栓 - 连接前护盖到气缸盖/气缸盖罩
Nm
9
112 589 00 25 00
喷涂枪
BR00.45-Z-1013-01A
密封剂, 乐泰 (Loctite) 5970, 50 ml
A 003 989 98 20 10
BR00.45-Z-1038-04A
乐泰 (Loctite) 7200
Henkel AG & Co. KGaA
http://www.loctite.de
BR00.45-Z-1046-04A
Loctite 7063 (400 ml) 清洁喷雾
A 001 986 71 71 09
