发动机

264 属于型号213, 238, 257

更改提示

23.08.2019

新增注释.

操作步骤 13

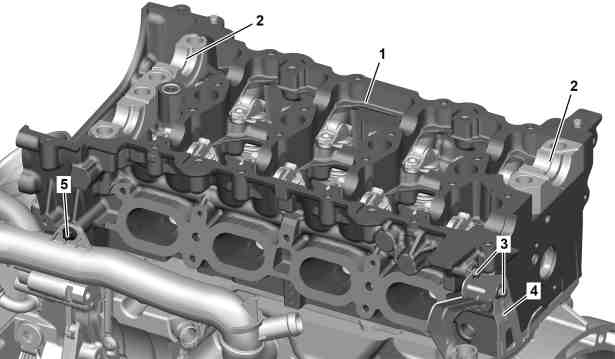

1

气缸盖

2

凸轮轴轴承支架

3

螺栓

4

支架

5

螺栓

1

气缸盖

5

螺栓

6

支承轴销

7

盖

a
小心
severity=C

处理发动机油时有伤害皮肤和眼睛的
风险
。误服发动机油有中毒危险

穿戴防护手套, 防护服和护目镜.

切勿将发动机油注入饮料瓶中.

AS18.00-Z-0001-01A

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

a
警告
severity=W

接触热态冷却液喷雾有烫伤皮肤和眼睛的
风险
。吞入冷却液有中毒的
风险
。

不要在冷却液高于 90 °C 时打开冷却系统. 缓慢地打开盖子, 释放压力. 严禁将冷却液注入饮料瓶中.

穿戴防护手套, 防护服和防护眼镜.

AS20.00-Z-0001-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

e
d

拆卸/安装

1

拆下气缸盖罩.

AR01.20-P-5014MRH

i
安装:
仅在泄漏测试完成后, 才可安装发动机盖和发动机舱饰板.

2

将增压空气分配器从气缸盖 (1) 上拆下, 并固定到作业区域以外.

AR09.41-P-8683MRH

3

拆下带排气歧管的涡轮增压器.

AR09.40-P-6036MRH

4

拆下凸轮轴.

AR05.20-P-6992MRH

5

拆下凸轮轴轴承支架 (2).

6

拆下螺栓 (5).

n
螺栓 - 连接冷却液管路到曲轴箱/气缸盖/油底壳

*BA20.20-P-1001-02B

7

拆下螺栓 (3), 然后拆下支架 (4).

n
M6×1

*BA00.10-P-1002-04A

8

将低压管路从气缸盖 (1) 上拆下.

AR07.03-P-1120MRH

9

松开并断开冷却液温度传感器 (B11/4) 的电气连接器.

AR15.60-P-2712MRH

10

拆下盖 (7).

i
安装:
更换盖 (7).

11

拆下支承轴销 (6).

l
拆卸器

*605589003300

l
芯轴

*270589003302

12

以紧固步骤的相反顺序分级松开气缸盖螺栓, 然后将其拆下.

气缸盖螺栓的拧紧步骤

AR01.30-P-5800-01MRH

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

p

仅在发动机完全冷却之后松开气缸盖螺栓.

否则, 将会损坏气缸盖 (1).

i
安装:
更换气缸盖螺栓.

n
螺栓 - 连接气缸盖到正时箱盖罩

*BA01.30-P-1002-01BA

n
螺钉/螺栓 - 连接气缸盖到曲轴箱

*BA01.30-P-1001-01BA

13

拆下气缸盖 (1).

关于检测气门、气门座和气门导管的一般说明

AH05.30-P-1000-02SZ

i
安装:
在曲轴箱上安装新的气缸垫.

注意用于固定气缸盖 (1) 的导向轴套.

14

拆下火花塞.

更换气缸盖 (1) 时.

e

AP15.10-P-1580MCU

15

拆下冷却液温度传感器 (B11/4).

更换气缸盖 (1) 时.

AR15.60-P-2712MRH

16

拆下液压阀游隙补偿元件.

更换气缸盖 (1) 时.

AR05.00-P-2011MRH

17

拆下气门.

更换气缸盖 (1) 时.

AR05.30-P-3511MRH

m

清洁

18

清洁气缸盖 (1), 正时箱盖和曲轴箱上的密封表面.

AR01.00-P-0050-01A

p

切勿使用任何锋利的工具或砂纸.

否则会损坏密封表面.

Loctite 7063 (400 ml) 清洁喷雾

*BR00.45-Z-1046-04A

乐泰 (Loctite) 7200

*BR00.45-Z-1038-04A

19

用抹布遮盖曲轴箱中气缸盖螺栓的螺纹孔, 然后用压缩空气吹净.

g

检验

20

检查气缸盖 (1), 正时箱盖和曲轴箱上的密封表面是否有裂纹及不平整.

p

不要对气缸盖 (1) 和曲轴箱进行再次加工 (表面研磨).

否则, 会超出允许的加工公差.

i
拧紧气缸盖螺栓可补偿气缸盖 (1) 在纵向或横向的轻微变形.

如果存在裂纹或不平整,

↓

更换气缸盖 (1), 正时箱盖和曲轴箱.

正时箱盖

AR01.40-P-8000MRH

曲轴箱

发动机 264 属于型号213, 238, 257

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR01.10-P-2401MRH

曲轴箱

发动机 264 属于型号213, 238, 257

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR01.10-P-2500MRH

21

按照拆卸的相反顺序进行安装.

22

更换发动机油和机油滤清器滤芯.

e

发动机 264 属于型号213, 238, 257

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AP18.00-P-0101E

e

发动机 264 属于型号213, 238, 257

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AP18.00-P-0101EE

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

23

执行发动机试运行, 然后检查发动机是否正常工作及其密封性.

24

安装发动机舱饰板.

发动机 264 属于型号213, 238

AR61.20-P-1105LWE

发动机 264 属于型号257

AR61.20-P-1105FR

25

安装发动机盖.

AR01.10-P-2405MRH

n
符合 MBN 10 105, 10 143 标准的公制螺钉/螺栓和螺母

号码

名称

8.8

10.9

BA00.10-P-1002-04A

M6×1

Nm

9

13

n
气缸盖

号码

名称

发动机 264

BA01.30-P-1001-01BA

螺钉/螺栓 - 连接气缸盖到曲轴箱

第 1 级

Nm

10

第 2 级

Nm

40

第 3 级

∡°

90

第 4 级

∡°

90

第 5 级

∡°

90

n
气缸盖

号码

名称

发动机 264

BA01.30-P-1002-01BA

螺栓 - 连接气缸盖到正时箱盖罩

Nm

20

n
发动机散热器, 冷却液软管和管路

号码

名称

发动机 264

BA20.20-P-1001-02B

螺栓 - 连接冷却液管路到曲轴箱/气缸盖/油底壳

Nm

8

检修工具

号码

名称

订单号

BR00.45-Z-1038-04A

乐泰 (Loctite) 7200

Henkel AG & Co. KGaA

http://www.loctite.de

BR00.45-Z-1046-04A

Loctite 7063 (400 ml) 清洁喷雾

A 001 986 71 71 09
