AR01.40-P-8000MRH
拆卸/安装正时箱盖罩
18.02.2020
发动机
264 属于型号213, 238, 257
25.04.2019
方法说明已改进.
操作步骤 3 和 4
12.12.2018
对于未采用 48 V 技术的车辆的方法说明已改进.
操作步骤 7.1, 7.2
25.04.2019
AS49.00-Z-0001-01A, 新增.
操作步骤 30
图示为发动机 264, 采用 48V 技术/代码 (B01) 且全时四轮驱动 (4MATIC)/代码 (M005) 除外
P01.40-2387-06
图示为发动机 264, 采用 48V 技术/代码 (B01) 且全时四轮驱动 (4MATIC)/代码 (M005) 除外
P20.20-A034-06
a
小心
severity=C
处理发动机油时有伤害皮肤和眼睛的
风险
。误服发动机油有中毒危险
穿戴防护手套, 防护服和护目镜.
切勿将发动机油注入饮料瓶中.
AS18.00-Z-0001-01A
a
警告
severity=W
接触热态冷却液喷雾有烫伤皮肤和眼睛的
风险
。吞入冷却液有中毒的
风险
。
不要在冷却液高于 90 °C 时打开冷却系统. 缓慢地打开盖子, 释放压力. 严禁将冷却液注入饮料瓶中.
穿戴防护手套, 防护服和防护眼镜.
AS20.00-Z-0001-01A
专业提示
severity=N
关于避免污染和异物造成损坏的说明
AH00.00-P-5000-01A
1
通过驾驶室管理及数据系统 (COMAND) 操控单元停用记忆组件.
发动机 264 属于型号213, 238, 257
带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)
2
将前轮移至正前位置, 然后用固定装置将方向盘固定入位.
p
转向联轴节断开后, 切勿转动方向盘.
否则会损坏盘簧式电缆触点.
3
将车辆固定到车辆举升机上.
AR00.60-P-1006A
4
用车辆诊断系统释放空气悬挂系统 (AIRMATIC) 中的压力.
发动机 264 属于型号213, 238
带代码489 (AIRMATIC)
发动机 264 属于型号257
带代码489 (AIR BODY CONTROL)
a
发动机 264 属于型号257
带代码489 (AIR BODY CONTROL)
AD00.00-P-2000-06FR
a
发动机 264 属于型号238
带代码489 (AIRMATIC)
AD00.00-P-2000-06LWO
a
发动机 264 属于型号213
带代码489 (AIRMATIC)
AD00.00-P-2000-04B
5
排空冷却液.
发动机 264 属于型号213, 238
AR20.00-P-1142MRH
发动机 264 属于型号257
AR20.00-P-1142MSB
i
安装:
只有在泄漏测试完成后, 才可安装发动机舱饰板.
6
拆下皮带轮.
AR03.30-P-1700MRH
i
安装:
只有在泄漏测试完成后, 才可安装发动机盖.
7.1
拆下皮带驱动式起动机发电机, 在保持管路连接的情况下放到一旁, 然后固定以防掉落.
发动机 264 属于型号213, 238, 257
带代码B01 (48 V 技术)
7.2
在保持管路连接的情况下, 将发电机放到一旁并固定好, 以防其掉落.
发动机 264 属于型号213, 238, 257
除了代码B01 (48 V 技术)
8
拆下制冷剂压缩机, 在保持管路连接的情况下将其放到一旁并固定好, 以防滑落.
AR83.55-P-5310MRH
9
拆下油底壳.
发动机 264 属于型号213, 238, 257
除了代码M005 (带 4-MATIC/全轮驱动的车辆)
AR01.45-P-7500MRH
发动机 264 属于型号213, 238, 257
带代码M005 (带 4-MATIC/全轮驱动的车辆)
AR01.45-P-7500MRK
10

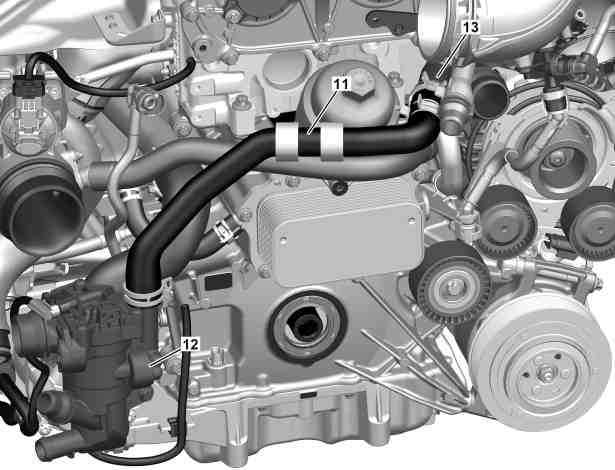

拆下节温器 (12) 和左侧冷却液管 (13) 之间的冷却液软管 (11).
l
软管夹钳
*454589003700
11
将冷却液软管 (7) 从冷却液管上拆下, 然后放到一旁.
l
软管夹钳
*454589003700
12
拆下冷却液软管 (6).
l
软管夹钳
*454589003700
13
拆下冷却液软管 (10).
l
软管夹钳
*454589003700
14
拆下全负荷通风管.
AR01.20-P-0020MRH
16
将电线 (8) 从正时箱盖 (1) 上松开, 然后放到一旁.
18
拆下螺栓 (9).
n
螺栓 - 连接气缸盖到正时箱盖罩
*BA01.30-P-1002-01BA
19
按照拧紧步骤的相反顺序拆下正时箱盖 (1) 的螺栓.
正时箱盖罩拧紧图
AR01.40-P-8000-02MRH
n
螺栓 - 连接正时箱盖罩到曲轴箱
*BA01.40-P-1001-03A
关于正时箱盖罩上密封膏路径的说明
AH01.40-P-1000-01MRH
p
拆卸时, 切勿在正时箱盖 (1) 和曲轴箱之间敲入任何工具.
否则会损坏密封表面.
密封剂, 乐泰 (Loctite) 5970, 50 ml
*BR00.45-Z-1013-01A
21
更换适配器线 (4).
更换正时箱盖 (1) 时.
22
更换机油滤清器盖.
更换正时箱盖 (1) 时.
e
发动机 264 属于型号213, 238, 257
带代码M005 (带 4-MATIC/全轮驱动的车辆)
AP18.00-P-0101E
e
发动机 264 属于型号213, 238, 257
除了代码M005 (带 4-MATIC/全轮驱动的车辆)
AP18.00-P-0101EE
24
将新盖 (5) 安装到正时箱盖 (1) 中.
更换正时箱盖 (1) 时.
25
安装前部径向轴密封环.
重复使用正时箱盖 (1) 时或径向轴密封环未安装在新零部件上的情况下.
26
检查正时箱盖 (1) 和曲轴箱的密封表面是否损坏.
如果存在损坏,
发动机 264 属于型号213, 238, 257
带代码M005 (带 4-MATIC/全轮驱动的车辆)
AR01.10-P-2500MRH
发动机 264 属于型号213, 238, 257
除了代码M005 (带 4-MATIC/全轮驱动的车辆)
AR01.10-P-2401MRH
27
清洁正时箱盖 (1) 和曲轴箱的密封表面.
AR01.00-P-0050-01A
p
切勿使用任何锋利的工具或砂纸.
否则会损坏密封表面.
Loctite 7063 (400 ml) 清洁喷雾
*BR00.45-Z-1046-04A
乐泰 (Loctite) 7200
*BR00.45-Z-1038-04A
e
发动机 264 属于型号238
AP18.00-P-1812EKI
e
发动机 264 属于型号213
AP18.00-P-1812MKI
e
发动机 264 属于型号257
AP18.00-P-1812BKI
a
警告
severity=W
在操作排气系统和相关部件时有烧伤、窒息和中毒危险。 由于吸入废气的气态和固态部分造成窒息和中毒危险。 由于皮肤接触废气的固态部分造成中毒危险。
穿戴防护服和防护眼镜. 使用排风装置. 将人员撤离危险区域.
AS49.00-Z-0001-01A
a
警告
severity=W
发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险
固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.
AS00.00-Z-0005-01A
30
执行发动机试运行, 然后检查发动机是否正常工作及其密封性.
31
安装发动机舱饰板.
发动机 264 属于型号213, 238
AR61.20-P-1105LWE
发动机 264 属于型号257
AR61.20-P-1105FR
32
安装发动机盖.
AR01.10-P-2405MRH
BA01.30-P-1002-01BA
螺栓 - 连接气缸盖到正时箱盖罩
Nm
20
BA01.40-P-1001-03A
螺栓 - 连接正时箱盖罩到曲轴箱
M6
Nm
9
454 589 00 37 00
软管夹钳
112 589 00 25 00
喷涂枪
129 589 01 21 00
保持架
BR00.45-Z-1013-01A
密封剂, 乐泰 (Loctite) 5970, 50 ml
A 003 989 98 20 10
BR00.45-Z-1038-04A
乐泰 (Loctite) 7200
Henkel AG & Co. KGaA
http://www.loctite.de
BR00.45-Z-1046-04A
Loctite 7063 (400 ml) 清洁喷雾
A 001 986 71 71 09
