发动机

264 属于型号213, 238, 257

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

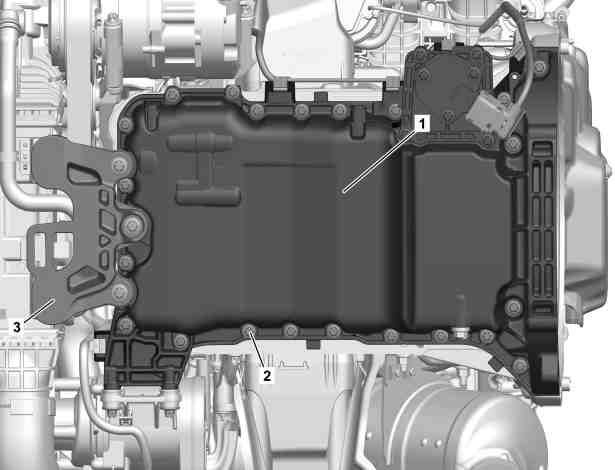

1

油底壳

2

螺栓 (23 件)

3

支架

a
小心
severity=C

处理发动机油时有伤害皮肤和眼睛的
风险
。误服发动机油有中毒危险

穿戴防护手套, 防护服和护目镜.

切勿将发动机油注入饮料瓶中.

AS18.00-Z-0001-01A

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

关于在使用具有不同螺距长度的定位或套入工具时计算拧紧扭矩的说明

AH00.00-P-0015-01CW

e
d

拆卸/安装

1

通过驾驶室管理及数据系统 (COMAND) 操控单元停用记忆组件.

发动机 264 属于型号213, 238, 257

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

2

将车辆固定到车辆举升机上.

AR00.60-P-1006A

3

排空冷却液.

发动机 264 属于型号213, 238

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR20.00-P-1142MRH

发动机 264 属于型号257

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR20.00-P-1142MSB

i
安装:
仅在泄漏测试完成后, 才可安装发动机舱底部饰板.

4

将放油螺塞从油底壳 (1) 上拆下, 然后将发动机油收集到合适的容器中.

发动机油和滤清器更换说明

AH18.00-P-0104-01A

i
安装:
更换密封圈.

j
发动机油

*BF18.00-P-1001-01GA

n
连接放油螺塞到油底壳

*BA01.45-P-1002-01ZA

5

将排气系统夹子从催化转换器上拆下.

AR49.10-P-7142MRH

6

安装发动机吊装设备并升起发动机.

AR01.10-P-2400-17MRD

p

切勿让发动机支座承受张力.

否则可能会损坏发动机支座.

n
螺栓 - 连接低温回路膨胀容器到横梁

*BA20.20-P-1002-02B

l
发动机举升装置

*240589006100

l
发动机吊车

*205589006100

l
适配器套件

*240589013100

l
调节板

*240589003200

7

将发动机支架从发动机支座上拆下.

发动机 264 属于型号213, 238, 257

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-4330MRH

8

降下前轴.

发动机 264 属于型号238

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR33.10-P-0100LWO

发动机 264 属于型号213

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR33.10-P-0100LWE

发动机 264 属于型号257

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR33.10-P-0100FR

9

拆下油底壳 (1) 上机油冷却器的冷却液管路.

n
螺栓 - 连接冷却液管路到曲轴箱/气缸盖/油底壳

*BA20.20-P-1001-02B

10

将电线从油底壳 (1) 上松开.

11

将变速箱的螺钉/螺栓从油底壳 (1) 上拆下.

n
螺钉/螺栓 - 连接变速箱到发动机

*BA27.10-P-1001-04H

12

拆下电动冷却液泵, 然后在保持管路连接的情况下放到一旁.

AR20.10-P-1271MRH

13

拆下支架 (3).

n
螺栓 - 连接增压空气冷却器支架到正时箱/油底壳

*BA09.41-P-1002-03F

14

拆下发动机油液位传感器 (B40/6).

AR18.40-P-5116MRH

15

按照拧紧步骤的相反顺序拆下螺栓 (2).

油底壳紧固顺序

AR01.45-P-7500-07MRH

i
安装:
注意螺栓的不同长度.

n
螺栓 - 连接油底壳到曲轴箱/正时箱盖罩

*BA01.45-P-1001-01ZA

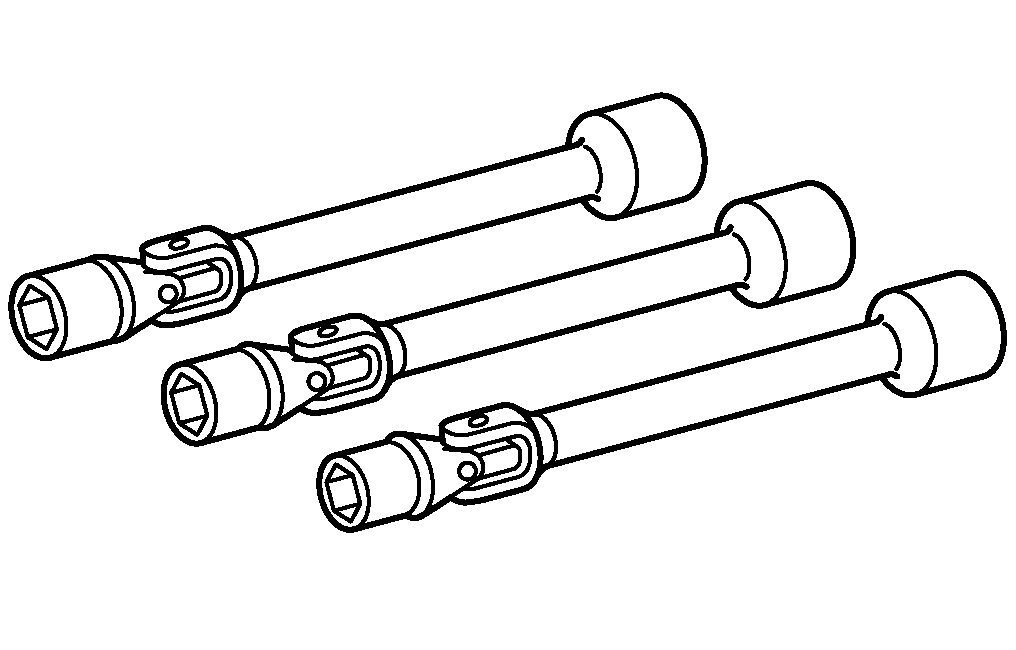

l
铰接扳手套件

*001589810900

16

将油底壳 (1) 从曲轴箱上松开并向下拆下.

关于油底壳上密封剂涂抹路径的说明

AH01.45-P-0001-01MMA

A

000 588 00 84 00 热风枪

WS54.00-P-0049B

p

切勿通过在曲轴箱和油底壳 (1) 之间敲入工具将其松开. 如有必要, 则用热风枪加热油底壳 (1) 的密封表面区域.

否则可能会损坏密封表面.

i
安装:
在油底壳 (1) 的密封表面上涂抹密封剂, 进行此操作时, 遵照关于油底壳 (1) 上密封剂路径的说明.

密封剂, 乐泰 (Loctite) 5970, 50 ml

*BR00.45-Z-1013-01A

l
喷涂枪

*112589002500

m

清洁

17

清洁油底壳 (1) 和曲轴箱的密封表面.

AR01.00-P-0050-01A

p

切勿使用任何锋利的工具或砂纸.

否则会损坏密封表面.

乐泰 (Loctite) 7200

*BR00.45-Z-1038-04A

Loctite 7063 (400 ml) 清洁喷雾

*BR00.45-Z-1046-04A

18

按照拆卸的相反顺序进行安装.

g

检验

19

检查发动机油液位并校正.

e

发动机 264 属于型号238

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AP18.00-P-1812EKI

e

发动机 264 属于型号257

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AP18.00-P-1812BKI

e

发动机 264 属于型号213

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AP18.00-P-1812MKI

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

20

执行发动机试运行, 然后检查发动机的密封性及是否正常工作.

21

安装发动机舱底部饰板.

发动机 264 属于型号213, 238

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR61.20-P-1105LWE

发动机 264 属于型号257

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR61.20-P-1105FR

n
油底壳

号码

名称

发动机 264

BA01.45-P-1001-01ZA

螺栓 - 连接油底壳到曲轴箱/正时箱盖罩

Nm

11

n
油底壳

号码

名称

发动机 264

BA01.45-P-1002-01ZA

连接放油螺塞到油底壳

Nm

40

n
增压空气冷却器

号码

名称

发动机 264

BA09.41-P-1002-03F

螺栓 - 连接增压空气冷却器支架到正时箱/油底壳

M6

Nm

9

M8

Nm

20

n
发动机散热器, 冷却液软管和管路

号码

名称

发动机 264

BA20.20-P-1001-02B

螺栓 - 连接冷却液管路到曲轴箱/气缸盖/油底壳

Nm

8

n
发动机散热器, 冷却液软管和管路

号码

名称

发动机 264

BA20.20-P-1002-02B

螺栓 - 连接低温回路膨胀容器到横梁

Nm

8

n
自动变速箱总成

号码

名称

变速箱 725.0

BA27.10-P-1001-04H

螺钉/螺栓 - 连接变速箱到发动机

Nm

39

j
发动机润滑

号码

名称

发动机 264 属于型号205, 213, 238, 257

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

BF18.00-P-1001-01GA

发动机油

加注容积 (装配机油滤清器)

l

6,6

表

BB00.40-P-0223-02A

检修工具

号码

名称

订单号

BR00.45-Z-1013-01A

密封剂, 乐泰 (Loctite) 5970, 50 ml

A 003 989 98 20 10

BR00.45-Z-1038-04A

乐泰 (Loctite) 7200

Henkel AG & Co. KGaA

http://www.loctite.de

BR00.45-Z-1046-04A

Loctite 7063 (400 ml) 清洁喷雾

A 001 986 71 71 09
