发动机

264 属于型号213, 238, 257

带代码M005 (带 4-MATIC/全轮驱动的车辆)

更改提示

24.04.2019

方法说明已改进.

操作步骤 10

24.04.2019

AS49.00-Z-0001-01A, 新增.

操作步骤 21

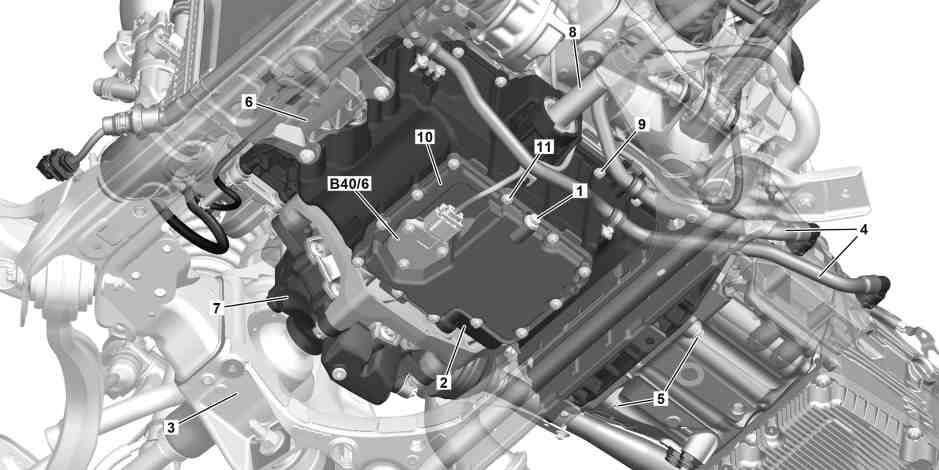

1

排放螺塞

6

支架

2

油底壳

7

前轴变速箱

3

前轴

9

螺栓 (21 件)

4

机油冷却器冷却液管路

10

油底壳底部

5

螺栓

B40/6

发动机油液位传感器

a
风险
severity=D

有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。

将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.

AS00.00-Z-0010-01A

a
小心
severity=C

处理发动机油时有伤害皮肤和眼睛的
风险
。误服发动机油有中毒危险

穿戴防护手套, 防护服和护目镜.

切勿将发动机油注入饮料瓶中.

AS18.00-Z-0001-01A

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

e
d

拆卸/安装

1

通过驾驶室管理及数据系统 (COMAND) 操控单元停用记忆组件.

发动机 264 属于型号213, 238, 257

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

带代码M005 (带 4-MATIC/全轮驱动的车辆)

2

将车辆固定到车辆举升机上.

AR00.60-P-0100-01A

l
车辆举升器安全保险工具

*171589013100

3

排空冷却液.

发动机 264 属于型号213, 238

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR20.00-P-1142MRH

发动机 264 属于型号257

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR20.00-P-1142MSB

i
安装:
只有在完成泄漏测试后, 才可安装发动机舱饰板.

4

将放油螺塞 (1) 从油底壳底部 (10) 拆下, 然后将发动机油收集到合适的容器中.

发动机油和滤清器更换说明

AH18.00-P-0104-01A

i
安装:
更换密封圈.

j
发动机油

*BF18.00-P-1001-01GA

n
连接放油螺塞到油底壳

*BA01.45-P-1002-01ZA

5

将排气系统夹子从催化转换器上拆下.

AR49.10-P-7142MRH

i
安装:
更换催化转换器上的排气系统夹子.

6

安装发动机吊装设备并稍稍升起发动机.

AR01.10-P-2400-17MRD

p

切勿让发动机支座承受张力.

否则可能会损坏发动机支座.

n
螺栓 - 连接低温回路膨胀容器到横梁

*BA20.20-P-1002-02B

l
适配器套件

*240589013100

l
发动机举升装置

*240589006100

l
调节板

*240589003200

l
发动机吊车

*205589006100

7

将发动机支架从前部发动机支座上拆下.

AR22.10-P-4330MRI

8

降下前轴 (3).

发动机 264, 在车型 213 中, 装配全时四轮驱动 (4MATIC)/代码 (M005)

AR33.10-P-0100LWE

发动机 264 属于型号257

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR33.10-P-0100FR

发动机 264 属于型号238

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR33.10-P-0100LWQ

9

拆下油底壳 (2) 上的机油冷却器冷却液管路 (4).

n
螺栓 - 连接冷却液管路到曲轴箱/气缸盖/油底壳

*BA20.20-P-1001-02B

10

将电气连接器从发动机油液位传感器 (B40/6) 上断开, 然后将电线从油底壳 (2) 上松开.

AR18.40-P-5116MRH

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

11

将变速箱的螺栓 (5) 从油底壳 (2) 上拆下.

n
螺钉/螺栓 - 连接变速箱到发动机

*BA27.10-P-1001-04H

12

拆下冷却液泵.

AR20.10-P-1271MRH

13

拆下支架 (6).

n
螺栓 - 连接增压空气冷却器支架到正时箱/油底壳

*BA09.41-P-1002-03F

14

拆下前轴差速器 (7).

发动机 264 属于型号213, 238

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR33.30-P-0525OLC

发动机 264 属于型号257 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR33.30-P-0525MRH

15

按照拧紧步骤的相反顺序拆下螺栓 (9).

油底壳紧固顺序

AR01.45-P-7500-07MRH

i
安装:
注意螺栓的不同长度.

n
螺栓 - 连接油底壳到曲轴箱/正时箱盖罩

*BA01.45-P-1001-01ZA

16

将油底壳 (2) 从曲轴箱上松开并向下拆下.

关于油底壳上密封剂涂抹路径的说明

AH01.45-P-0001-01MMA

A

000 588 00 84 00 热风枪

WS54.00-P-0049B

p

松开油底壳时, 切勿在曲轴箱与油底壳 (2) 之间敲入任何工具. 必要时, 用热风枪加热油底壳 (2) 的密封表面区域.

否则可能会损坏密封表面.

i
安装:
在油底壳 (2) 的密封表面上涂抹密封剂时, 遵照关于油底壳 (2) 上密封剂路径的说明.

密封剂, 乐泰 (Loctite) 5970, 50 ml

*BR00.45-Z-1013-01A

l
喷涂枪

*112589002500

17

更换油底壳底部 (10).

安装新的油底壳 (2) 时.

AR01.45-P-7555MRK

m

清洁

18

清洁油底壳 (2) 和曲轴箱上的密封表面.

AR01.00-P-0050-01A

p

切勿使用任何锋利的工具或砂纸.

否则会损坏密封表面.

乐泰 (Loctite) 7200

*BR00.45-Z-1038-04A

Loctite 7063 (400 ml) 清洁喷雾

*BR00.45-Z-1046-04A

19

按照拆卸的相反顺序进行安装.

g

检验

20

检查发动机油液位并校正.

e

发动机 264 属于型号213

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AP18.00-P-1812MKI

e

发动机 264 属于型号238

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AP18.00-P-1812EKI

e

发动机 264 属于型号257

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AP18.00-P-1812BKI

a
警告
severity=W

在操作排气系统和相关部件时有烧伤、窒息和中毒危险。 由于吸入废气的气态和固态部分造成窒息和中毒危险。 由于皮肤接触废气的固态部分造成中毒危险。

穿戴防护服和防护眼镜. 使用排风装置. 将人员撤离危险区域.

AS49.00-Z-0001-01A

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

21

执行发动机试运行, 然后检查发动机的密封性及是否正常工作.

22

进行底盘校正.

发动机 264 属于型号213

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR40.20-P-0200LW

发动机 264 属于型号238

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR40.20-P-0200LWO

发动机 264 属于型号257

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR40.20-P-0200FR

23

安装发动机舱底部饰板.

发动机 264 属于型号213, 238

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR61.20-P-1105LWE

发动机 264 属于型号257

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR61.20-P-1105FR

n
油底壳

号码

名称

发动机 264

BA01.45-P-1001-01ZA

螺栓 - 连接油底壳到曲轴箱/正时箱盖罩

Nm

11

n
油底壳

号码

名称

发动机 264

BA01.45-P-1002-01ZA

连接放油螺塞到油底壳

Nm

40

n
增压空气冷却器

号码

名称

发动机 264

BA09.41-P-1002-03F

螺栓 - 连接增压空气冷却器支架到正时箱/油底壳

M6

Nm

9

M8

Nm

20

n
发动机散热器, 冷却液软管和管路

号码

名称

发动机 264

BA20.20-P-1001-02B

螺栓 - 连接冷却液管路到曲轴箱/气缸盖/油底壳

Nm

8

n
发动机散热器, 冷却液软管和管路

号码

名称

发动机 264

BA20.20-P-1002-02B

螺栓 - 连接低温回路膨胀容器到横梁

Nm

8

n
自动变速箱总成

号码

名称

变速箱 725.0

BA27.10-P-1001-04H

螺钉/螺栓 - 连接变速箱到发动机

Nm

39

j
发动机润滑

号码

名称

发动机 264 属于型号205, 213, 238, 257

带代码M005 (带 4-MATIC/全轮驱动的车辆)

BF18.00-P-1001-01GA

发动机油

加注容积 (装配机油滤清器)

l

6

表

BB00.40-P-0223-02A

检修工具

号码

名称

订单号

BR00.45-Z-1013-01A

密封剂, 乐泰 (Loctite) 5970, 50 ml

A 003 989 98 20 10

BR00.45-Z-1038-04A

乐泰 (Loctite) 7200

Henkel AG & Co. KGaA

http://www.loctite.de

BR00.45-Z-1046-04A

Loctite 7063 (400 ml) 清洁喷雾

A 001 986 71 71 09
