发动机

264

1

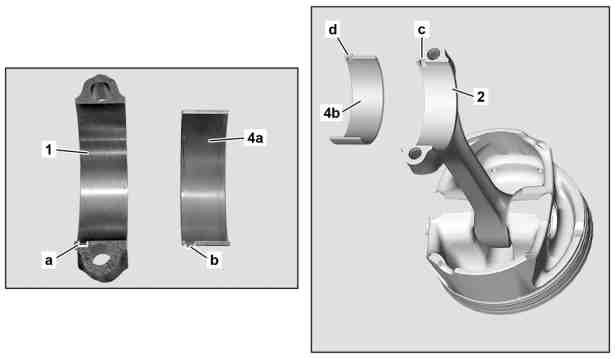

连杆轴承盖

2

连杆

4a

下部连杆轴瓦

4b

上部连杆轴瓦

a

凹槽

b

防扭转锁

c

凹槽

d

防扭转锁

1

将连杆轴瓦 (4a, 4b) 分配到气缸.

p
重复使用连杆轴瓦 (4a, 4b) 时, 沿相同的方向安装到同一气缸上.

否则, 发动机会损坏.

p
安装新的连杆轴瓦 (4a, 4b) 时, 仅安装色调匹配组合.

否则, 发动机会损坏.

2

用发动机油润滑连杆轴瓦 (4a, 4b).

3

将下部连杆轴瓦 (4a) 插入相应的连杆轴承盖 (1) 中.

p
防扭转锁 (b) 必须靠在凹槽 (a) 的内边缘上.

否则, 发动机会损坏.

4

将上部连杆轴瓦 (4b) 插入相应的连杆 (2) 中.

p
防扭转锁 (d) 必须靠在凹槽 (c) 的内边缘上.

否则, 发动机会损坏.

5

用发动机油润滑连杆螺栓螺纹和螺栓头接触表面.

6

将连杆轴承盖 (1) 放到相应的连杆 (2) 上, 然后用手稍稍拧紧连杆螺栓.

p
切勿互换连杆轴承盖 (1) 或将其安装到不恰当的一侧.

否则, 发动机会损坏.
