发动机

264 属于型号213, 238, 257

更改提示

20.05.2019

方法说明已改进.

操作步骤 1.1, 1.2, 2, 28, 30, 45.1, 45.2, 55, 56.1, 56.2

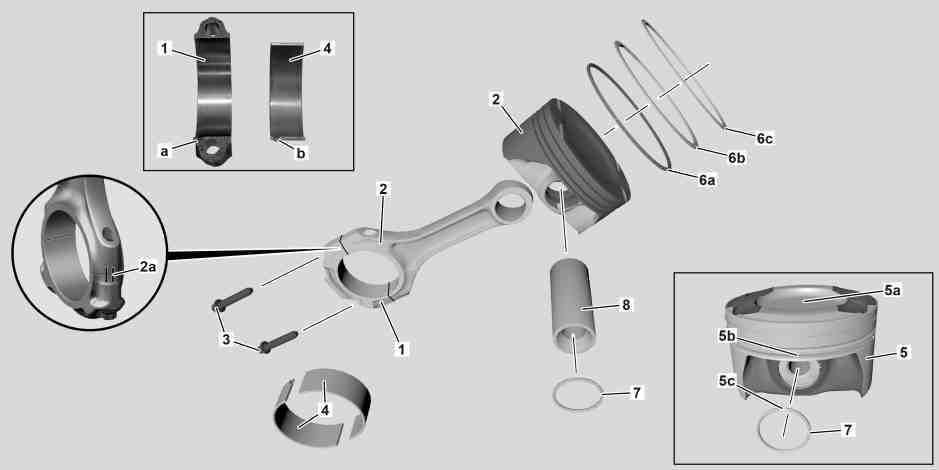

1

连杆轴承盖

5

活塞

6b

活塞环 (锥面钩形刮油环)

2

连杆

5a

活塞顶

6c

活塞环 (普通压缩环)

2a

标记

5c

开口

7

固定环

3

连杆螺栓

6a

活塞环 (刮油环)

8

活塞销

4

连杆轴瓦

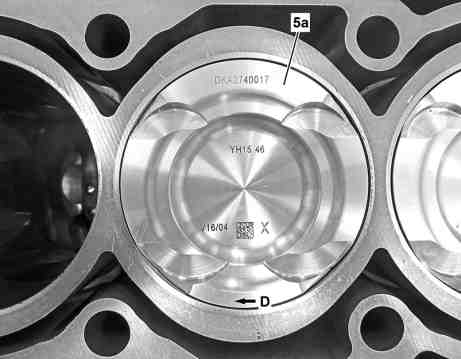

图示为带行驶方向箭头 (D) 的活塞顶 (5a)

5a

活塞顶

D

行驶方向箭头

a
警告
severity=W

受伤的
风险
。 搬运部件时会被夹住、挤压,严重时还会造成手脚骨折。

搬运部件时, 肢体不得进入机械部件的工作范围.

AS00.00-Z-0009-01A

a
小心
severity=C

处理发动机油时有伤害皮肤和眼睛的
风险
。误服发动机油有中毒危险

穿戴防护手套, 防护服和护目镜.

切勿将发动机油注入饮料瓶中.

AS18.00-Z-0001-01A

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

e

拆卸

1.1

将发动机连同变速箱一起拆下.

发动机 264 属于型号213, 238, 257

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

拆卸/安装发动机连同变速箱

AR01.10-P-2401MRH

1.2

将发动机连同前轴托架一起拆下.

发动机 264 属于型号213, 238, 257

带代码M005 (带 4-MATIC/全轮驱动的车辆)

将发动机连同前轴托架一起拆卸/安装

AR01.10-P-2500MRH

2

将发动机从前轴托架上拆下.

发动机 264 属于型号213, 238, 257

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR01.10-P-2510MRH

3

从发动机上拆下变速箱.

发动机 264 属于型号213, 238, 257 带变速箱725.0

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR27.10-P-0500OLC

发动机 264 属于型号213, 238 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR27.10-P-0500OLD

发动机 264 属于型号257 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR27.10-P-0500MRH

4

将发动机固定到装配台上.

A

000 588 00 31 00 乘用车装配台

WS01.00-N-3028B

5

将发动机起重机和均布载荷调节器一起从发动机上拆下.

A

000 588 00 62 00 负载调节器

WS01.00-P-0102B

i
市售设备/工具

发动机起重机

6

拆下气缸盖.

AR01.30-P-5800MRH

7

拆下机油泵.

AR18.10-P-6020MRH

8

拆下平衡轴外壳.

发动机 264.920 属于型号213, 238, 257

AR03.20-P-1105MRH

9

拆下前部挡油板.

10

清洁曲轴箱的密封表面.

p

切勿使用任何锋利的工具或砂纸.

否则会损坏密封表面.

零件清洁剂

*BR00.45-Z-1028-04A

11

小心地清除气缸孔顶部平面区域内的燃烧残留物, 然后用压缩空气吹净气缸孔.

p

切勿使用任何锋利的工具或砂纸.

否则可能会损坏气缸孔.

p

气缸孔中不得留有任何燃烧残留物.

如果不遵照会损坏活塞环 (6a, 6b, 6c).

12

标记连杆(2) 相对于相应气缸的位置.

p

切勿对换连杆 (2).

否则, 发动机会损坏.

13

在连杆轴承盖 (1) 和连杆 (2) 上做标记 (2a).

p

连杆 (2) 和连杆轴承盖 (1) 是裂解加工的 (断裂). 切勿对换.

否则, 发动机会损坏.

14

拆下连杆螺栓 (3).

15

拆下连杆轴承盖 (1).

16

标记连杆轴承盖 (1) 和连杆 (2) 中连杆轴瓦 (4) 的安装位置.

仅当重复使用连杆轴瓦 (4) 的情况下.

p

切勿对换连杆轴瓦 (4), 连杆轴承盖 (1) 和连杆 (2).

否则, 发动机会损坏.

17

检查活塞顶 (5a) 是否有行驶方向箭头 (D).

如果活塞顶 (5a) 的行驶方向箭头 (D) 由于污染和/或碳化而无法识别,

↓

清洁活塞顶 (5a).

p

切勿使用任何锋利的工具或砂纸.

否则可能会损坏活塞顶 (5a).

零件清洁剂

*BR00.45-Z-1028-04A

如果行驶方向箭头 (D) 在清洁后仍无法识别,

↓

在活塞顶 (5a) 标记行驶方向箭头(D).

18

标记活塞 (5) 相对于各气缸的位置.

仅当重复使用活塞 (5) 的情况下.

p

切勿对换活塞 (5).

否则, 发动机会损坏.

19

将活塞 (5) 连同相应的连杆 (2) 一起向上从曲轴箱中拆下.

20

将连杆轴瓦 (4) 从连杆轴承盖 (1) 和连杆 (2) 上拆下.

21

将连杆 (2) 和活塞 (5) 夹在虎钳中.

i
使用保护性钳口.

22

标记活塞销(8) 和连杆(2) 相对于活塞(5) 的位置.

仅当重复使用活塞 (5) 的情况下.

p

切勿对换活塞销 (8), 连杆 (2) 和活塞 (5).

否则, 发动机会损坏.

23

拆下固定环 (7).

p

在干净柔软的垫子上进行作业.

否则可能会损坏活塞 (5).

24

将活塞销 (8) 压出活塞 (5), 然后将活塞 (5) 从连杆 (2) 上拆下.

25

将连杆 (2) 从虎钳上拆下.

26

清洁所有曲轴动力机组部件.

p

切勿使用任何锋利的工具或砂纸.

否则, 可能会损坏曲轴动力机组部件.

p

曲轴动力机组部件必须绝对无脏污.

否则, 发动机会损坏.

零件清洁剂

*BR00.45-Z-1028-04A

g

检验

27

检查活塞 (5) 和活塞环 (6a, 6b, 6c) 是否磨损和损坏.

仅当重复使用活塞 (5) 的情况下.

关于活塞和活塞环的说明

AH03.10-P-0001-04MM

如果出现故障,

↓

更换活塞 (5) 和/或活塞环 (6a, 6b, 6c).

AR03.10-P-7311MRH

28

拆卸活塞环 (6a, 6b, 6c) 并检查尺寸是否准确.

仅当重复使用活塞环 (6a, 6b, 6c) 的情况下.

AR03.10-P-7311MRH

i
市售设备/工具
外径千分尺

尺寸

*BE03.10-P-1003-05L

如果出现故障,

↓

更换活塞环 (6a, 6b, 6c) 和活塞 (5).

29

检查活塞环 (6a, 6b, 6c) 的侧隙.

仅当重复使用带已经使用的活塞环 (6a, 6b, 6c) 的活塞 (5) 的情况下.

AR03.10-P-7311-01MRH

i
市售设备/工具

测隙规

活塞环的垂直间隙

*BE03.10-P-1001-05L

30

拆下活塞环 (6a, 6b, 6c) 并检查端盖.

仅当重复使用活塞环 (6a, 6b, 6c) 的情况下.

AR03.10-P-7311MRH

AR03.10-P-7311-02MRH

i
市售设备/工具

测隙规

活塞环端部间隙

*BE03.10-P-1002-05L

31

检查连杆轴瓦 (4) 和连杆轴颈是否磨损和损坏.

关于评估连杆轴承和连杆轴颈磨损程度的说明

AH03.10-P-0001-03MM

如果存在故障,

↓

更换连杆轴瓦 (4) 和/或曲轴.

拆卸/安装曲轴

AR03.20-P-4351MRH

32

检查其余的曲轴动力机组部件是否损坏和磨损.

如果存在故障,

↓

更换相应曲轴动力机组部件.

33

检查气缸套是否磨损和损坏.

关于检查气缸壁的一般信息

AH01.00-P-0300-01A

如果存在故障,

↓

更换曲轴箱.

34

检查连杆螺栓 (3), 如有必要, 则进行更换.

AR03.10-P-6111-01MRH

连杆螺栓

*BE03.10-P-1001-03K

d

安装

35

将连杆 (2) 夹在虎钳中.

i
使用保护性钳口.

36

用发动机油润滑活塞销 (8) 和连杆小头.

g

规定的发动机油（保养） - 概览

BB00.40-P-0223-02A

37.1

分配相应的新活塞 (5), 连杆 (2) 和活塞销 (8).

仅当更换活塞 (5) 的情况下.

37.2

分配相应的之前标记的活塞 (5), 连杆 (2) 和活塞销 (8).

仅当重复使用活塞 (5) 的情况下.

p

注意拆卸期间所做的标记.

否则, 发动机会损坏.

38

手动将活塞销 (8) 压入活塞 (5) 中.

39

安装新固定环 (7).

p

安装后, 固定环 (7) 的开口 (5c) 必须垂直指向活塞顶 (5a) 的方向.

否则, 发动机会损坏.

i
更换固定环 (7).

40

将连杆 (2) 和活塞 (5) 从虎钳上拆下.

41

用发动机油润滑气缸孔, 活塞 (5) 和连杆轴颈.

g

规定的发动机油（保养） - 概览

BB00.40-P-0223-02A

42

用紧固带拉紧活塞环(6a,6b,6c).

p

活塞环 (6a, 6b, 6c) 的活塞环端部间隙必须偏置 120°.

否则, 发动机会损坏.

l
紧固带

*000589041400

43

沿行驶方向将活塞 (5) 安装到相应气缸上.

p

转动曲轴, 以在安装活塞 (5) 时连杆 (2) 不会接触到连杆轴颈.

否则会损坏连杆 (2) 和曲轴.

p

注意活塞顶 (5a) 上的行驶方向箭头 (D).

否则, 发动机会损坏.

44

分配新的连杆轴瓦 (4).

仅当更换连杆轴瓦 (4) 时.

AR03.10-P-6112-01MRH

45.1

安装新的连杆轴瓦 (4).

仅当更换连杆轴瓦 (4) 时.

安装连杆轴承盖

AR03.10-P-6111-08MRH

g

规定的发动机油（保养） - 概览

BB00.40-P-0223-02A

45.2

将之前标记的连杆轴瓦 (4) 安装到相应的标记位置处.

仅当重复使用连杆轴瓦 (4) 的情况下.

安装连杆轴承盖

AR03.10-P-6111-08MRH

g

规定的发动机油（保养） - 概览

BB00.40-P-0223-02A

46

拧紧连杆螺栓 (3).

AR03.10-P-6111-02MRH

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

n
螺栓 - 连接连杆轴承盖到连杆

*BA03.10-P-1001-01X

47

用手转动曲轴, 然后检查曲轴总成是否活动自如.

如果曲轴转动缓慢或卡滞,

↓

检查连杆轴瓦 (4) 和连杆轴承盖 (1) 的分配情况以及是否正确落座.

AR03.10-P-6112-01MRH

48

安装前部挡油板.

n
螺钉/螺栓 - 连接挡油板到曲轴箱

*BA18.10-P-1005-01W

49

安装平衡轴外壳.

发动机 264.920 属于型号213, 238, 257

AR03.20-P-1105MRH

i
仅在安装机油泵后才可安装油底壳.

50

安装机油泵.

AR18.10-P-6020MRH

51

安装气缸盖.

AR01.30-P-5800MRH

52

将均布载荷调节器安装到所有现有发动机吊耳和发动机起重机上.

A

000 588 00 62 00 负载调节器

WS01.00-P-0102B

i
市售设备/工具

发动机起重机

53

将发动机从装配台上拆下.

A

000 588 00 31 00 乘用车装配台

WS01.00-N-3028B

54

将变速箱固定到发动机上.

发动机 264 属于型号213, 238, 257 带变速箱725.0

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR27.10-P-0500OLC

发动机 264 属于型号213, 238 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR27.10-P-0500OLD

发动机 264 属于型号257 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR27.10-P-0500MRH

55

将发动机固定到前轴托架上.

发动机 264 属于型号213, 238, 257

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR01.10-P-2510MRH

56.1

将发动机连同变速箱一起安装.

发动机 264 属于型号213, 238, 257

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR01.10-P-2401MRH

56.2

将发动机连同前轴托架一起安装.

发动机 264 属于型号213, 238, 257

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR01.10-P-2500MRH

连杆螺栓的检验值

号码

名称

发动机 264

BE03.10-P-1001-03K

连杆螺栓

螺纹直径

M

7×1

杆长度

新件

mm

38

最大

mm

38,4

活塞环的检验值

号码

名称

发动机 264.915

发动机 264.920

BE03.10-P-1001-05L

活塞环的垂直间隙

凹槽 1

mm

0,04…0,08

0,035…0,075

凹槽 2

mm

0,03…0,07

0,02…0,06

凹槽 3

mm

0,01…0,18

0,19…0,31

活塞环的检验值

号码

名称

发动机 264.915

发动机 264.920

BE03.10-P-1002-05L

活塞环端部间隙

凹槽 1

mm

0,18…0,28

0,2…0,3

凹槽 2

mm

0,3…0,5

0,3…0,5

凹槽 3

mm

0,2…0,7

0,2…0,7

活塞环的检验值

号码

名称

发动机 264.915

发动机 264.920

BE03.10-P-1003-05L

尺寸

普通压缩环

mm

80,4x1,0x2,75

83,0x1,2x3,1

锥面钩形刮油环

mm

80,4x1,0x2,70

83,0x1,2x2,9

刮油环

mm

80,4x1,5x2,25

83,0x2,0x1,9

n
连杆

号码

名称

发动机 264

BA03.10-P-1001-01X

螺栓 - 连接连杆轴承盖到连杆

用于新螺栓的初步拧紧

第 1 级

Nm

5

第 2 级

Nm

15

第 3 级

∡°

180

第 4 级

松开螺栓

第 5 级

Nm

5

第 6 级

Nm

15

第 7 级

∡°

90

如果可重复使用

第 1 级

Nm

5

第 2 级

Nm

15

第 3 级

∡°

90

n
机油泵

号码

名称

发动机 264

BA18.10-P-1005-01W

螺钉/螺栓 - 连接挡油板到曲轴箱

Nm

9

检修工具

号码

名称

订单号

BR00.45-Z-1028-04A

零件清洁剂

A 000 986 56 01
