AR03.10-P-7311-01MRH
测量活塞环的垂直间隙
发动机
264
活塞环的检验值
号码
名称
发动机 264.915
发动机 264.920
BE03.10-P-1001-05L
活塞环的垂直间隙
凹槽 1
mm
0,04…0,08
0,035…0,075
凹槽 2
mm
0,03…0,07
0,02…0,06
凹槽 3
mm
0,01…0,18
0,19…0,31
p
测量期间, 活塞环槽中不应存在燃烧残留物.
否则, 可能会导致测量值错误.
1

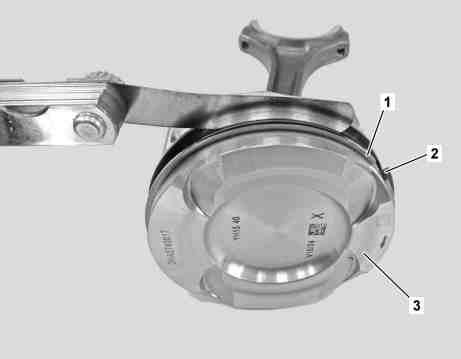

测量普通压缩环 (1) 中凹槽 1 的高度间隙.
i
市售设备/工具
测隙规
如果高度间隙超出公差
↓
将普通压缩环 (1), 锥面钩型刮油环 (2) 和刮油环连同活塞 (3) 一起更换.
2
测量锥面钩型刮油环 (2) 中凹槽 2 的高度间隙.
i
市售设备/工具
测隙规
如果高度间隙超出公差
↓
将普通压缩环 (1), 锥面钩型刮油环 (2) 和刮油环连同活塞 (3) 一起更换.
3
测量刮油环中凹槽 3 的高度间隙.
i
市售设备/工具
测隙规
如果高度间隙超出公差
↓
将普通压缩环 (1), 锥面钩型刮油环 (2) 和刮油环连同活塞 (3) 一起更换.
P03.10-2185-11
