AR03.10-P-7311-02MRH
测量活塞环端隙
发动机
264
活塞环的检验值
号码
名称
发动机 264.915
发动机 264.920
BE03.10-P-1002-05L
活塞环端部间隙
凹槽 1
mm
0,18…0,28
0,2…0,3
凹槽 2
mm
0,3…0,5
0,3…0,5
凹槽 3
mm
0,2…0,7
0,2…0,7
p
气缸套 (1) 必须无燃烧残留物.
否则可能产生错误的测量结果.
1
将相应的活塞环 (2) 插入相应气缸套 (1) 的下方未磨损区域并与气缸套 (1) 对齐.
i
用不带活塞环 (2) 的活塞进行对正.
2

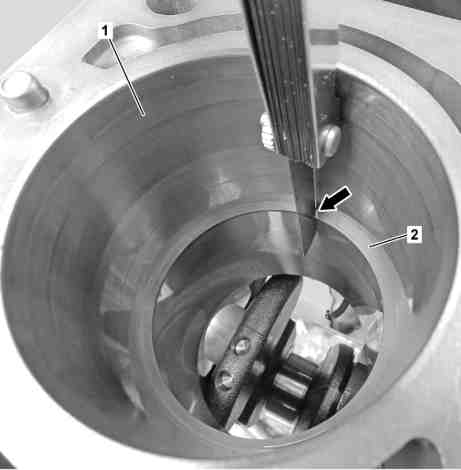

测量相应活塞环 (2) 的端部间隙 (箭头所示).
i
市售设备/工具
测隙规
如果活塞环 (2) 磨损
↓
更换相关活塞上的所有活塞环 (2).
P03.10-2186-12
