发动机

264 属于型号213, 238, 257

5

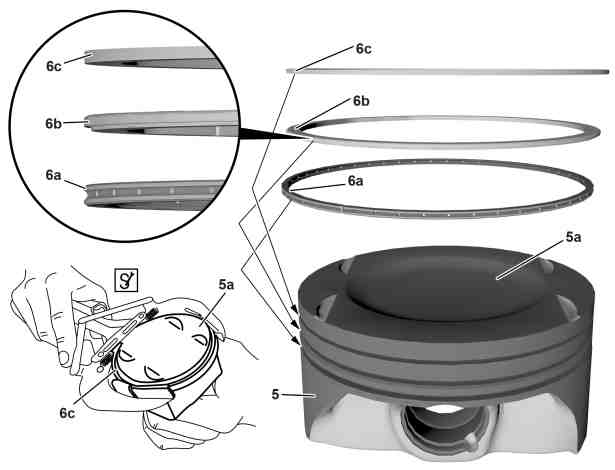

活塞

5a

活塞顶

6a

活塞环 (刮油环)

6b

活塞环 (锥面钩形刮油环)

6c

活塞环 (普通压缩环)

a
小心
severity=C

处理发动机油时有伤害皮肤和眼睛的
风险
。误服发动机油有中毒危险

穿戴防护手套, 防护服和护目镜.

切勿将发动机油注入饮料瓶中.

AS18.00-Z-0001-01A

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

e

拆卸

1

拆下活塞 (5)

AR03.10-P-7021MRH

2

测量活塞环 (6b, 6c) 的侧隙

AR03.10-P-7311-01MRH

i
市售设备/工具

测隙规

活塞环的垂直间隙

*BE03.10-P-1001-05L

3

用钳子拆下活塞环 (普通压缩环) (6c)

l
钳子

*000589513700

4

用钳子拆下活塞环 (锥面钩形刮油环) (6b)

l
钳子

*000589513700

5

用手拆下活塞环 (刮油环) (6a)

6

清洁活塞环 (6a, 6b, 6c) 和活塞环槽

零件清洁剂

*BR00.45-Z-1028-04A

7

检查曲轴箱, 曲轴, 活塞和连杆是否损坏和磨损

如果损坏或磨损

↓

更换相应的部件.

8

测量活塞环 (6a, 6b, 6c) 的端部间隙

AR03.10-P-7311-02MRH

i
市售设备/工具

测隙规

活塞环端部间隙

*BE03.10-P-1002-05L

9

检查活塞环 (6a, 6b, 6c) 是否磨损, 必要时更换

i
市售设备/工具

外径千分尺

尺寸

*BE03.10-P-1003-05L

d

安装

10

用手拆下活塞环 (刮油环) (6a)

11

用钳子安装活塞环 (锥面钩形刮油环) (6b)

i
注意活塞环 (锥面钩形刮油环) (6b) 的安装位置. 标记
N
必须朝向活塞顶部 (5a).

l
钳子

*000589513700

12

用钳子安装活塞环 (普通压缩环) (6c)

i

注意活塞环 (普通压缩环) (6c) 的安装位置. 标记
N
必须朝向活塞顶部 (5a).

l
钳子

*000589513700

13

将各活塞环 (6a, 6b, 6c) 的活塞环端隙在活塞 (5) 的圆周上相应偏置 120°

14

安装活塞 (5)

AR03.10-P-7021MRH

活塞环的检验值

号码

名称

发动机 264.915

发动机 264.920

BE03.10-P-1001-05L

活塞环的垂直间隙

凹槽 1

mm

0,04…0,08

0,035…0,075

凹槽 2

mm

0,03…0,07

0,02…0,06

凹槽 3

mm

0,01…0,18

0,19…0,31

活塞环的检验值

号码

名称

发动机 264.915

发动机 264.920

BE03.10-P-1002-05L

活塞环端部间隙

凹槽 1

mm

0,18…0,28

0,2…0,3

凹槽 2

mm

0,3…0,5

0,3…0,5

凹槽 3

mm

0,2…0,7

0,2…0,7

活塞环的检验值

号码

名称

发动机 264.915

发动机 264.920

BE03.10-P-1003-05L

尺寸

普通压缩环

mm

80,4x1,0x2,75

83,0x1,2x3,1

锥面钩形刮油环

mm

80,4x1,0x2,70

83,0x1,2x2,9

刮油环

mm

80,4x1,5x2,25

83,0x2,0x1,9

检修工具

号码

名称

订单号

BR00.45-Z-1028-04A

零件清洁剂

A 000 986 56 01
