AR03.20-P-1105MRH
拆卸/安装平衡轴壳
09.05.2019
发动机
264.920 属于型号213, 238, 257
25.04.2019
方法说明已改进.
操作步骤 14
25.04.2019
基础数据对象已更改.
操作步骤 15
09.05.2019
螺钉/螺栓 - 连接平衡轴外壳到曲轴箱
BA03.20-P-1001-04A

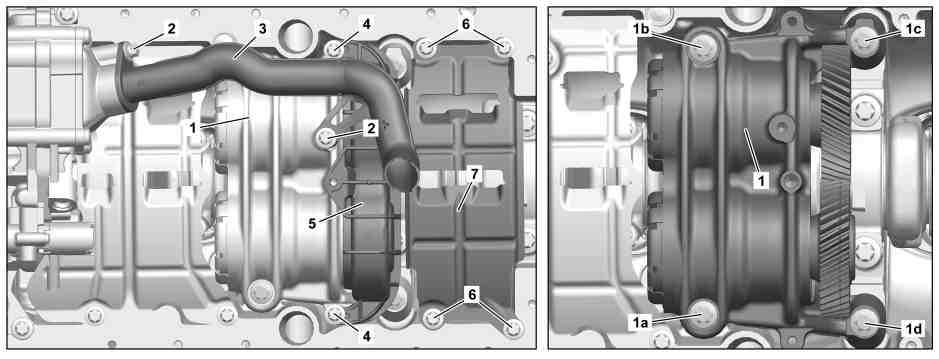

P03.20-2455-08
a
小心
severity=C
处理发动机油时有伤害皮肤和眼睛的
风险
。误服发动机油有中毒危险
穿戴防护手套, 防护服和护目镜.
切勿将发动机油注入饮料瓶中.
AS18.00-Z-0001-01A
专业提示
severity=N
关于避免污染和异物造成损坏的说明
AH00.00-P-5000-01A
专业提示
severity=N
关于根据转动角控制的拧紧过程建立的螺栓连接的说明
AH00.00-P-0020-01A
1
拆下右侧增压空气管.
AR09.41-P-6817MRH
2
拆下增压空气冷却器, 并在保持管路连接的情况下将其放在前方.
AR09.41-P-6817MRH
3
沿发动机转动方向, 通过曲轴中央螺栓转动发动机, 直至达到 1 号气缸的点火上止点 (TDC) 位置.
i
皮带轮上的上止点标记必须与正时箱盖罩上的定位缘对齐.
4
拆下油底壳.
发动机 264.920 属于型号213, 238, 257
除了代码M005 (4MATIC)
AR01.45-P-7500MRH
发动机 264.920 属于型号213, 238, 257
带代码M005 (4MATIC)
AR01.45-P-7500MRK
9
松开螺栓 (1a, 1b, 1c, 1d), 然后拆下平衡轴外壳 (1).
i
更换螺钉/螺栓 (1a, 1b, 1c, 1d).
10
检查新螺栓 (1a, 1b) 的 O 形环是否出现损坏的迹象及其是否在凹槽中正确落座.
p
切勿使用 O 形环已损坏的新螺栓 (1a, 1b).
否则, 发动机会损坏.
11
检查平衡轴外壳 (1) 的涂层是否损坏.
如果存在损坏,
12
将平衡轴外壳 (1) 放到曲轴箱的装配位置中, 然后用手稍稍拧紧新螺栓 (1c, 1d).
p
切勿损坏平衡轴外壳 (1) 上的涂层.
否则, 发动机会损坏.
13
用手稍稍拧紧新螺栓 (1a, 1b).
p
切勿将新的螺钉/螺栓 (1a, 1b) 的 O 形环推出凹槽或将其损坏.
否则, 发动机会损坏.
14
按照指定顺序拧紧新的螺栓 (1a, 1b, 1c, 1d).
i
拧紧顺序:
螺栓 (1d)
螺栓 (1b)
螺栓 (1c)
螺栓 (1a)
n
螺钉/螺栓 - 连接平衡轴外壳到曲轴箱
*BA03.20-P-1001-04A
15
安装护盖 (5), 然后拧紧螺栓 (4).
n
螺栓 - 连接护盖到平衡轴壳体
*BA03.20-P-1003-04A
16
放置挡油板 (7) 并拧紧螺栓 (6).
n
螺钉/螺栓 - 连接挡油板到曲轴箱
*BA18.10-P-1005-01W
18
拧紧螺栓 (2).
n
螺栓 - 连接吸油管到管路凸缘/支架
*BA18.10-P-1003-01W
19
安装油底壳.
发动机 264.920 属于型号213, 238, 257
除了代码M005 (4MATIC)
AR01.45-P-7500MRH
发动机 264.920 属于型号213, 238, 257
带代码M005 (4MATIC)
AR01.45-P-7500MRK
20
安装增压空气冷却器.
AR09.41-P-6817MRH
21
安装右侧增压空气管.
AR09.41-P-6817MRH
BA03.20-P-1001-04A
螺钉/螺栓 - 连接平衡轴外壳到曲轴箱
第 1 级
Nm
5
BA03.20-P-1003-04A
螺栓 - 连接护盖到平衡轴壳体
M6
Nm
8
BA18.10-P-1003-01W
螺栓 - 连接吸油管到管路凸缘/支架
Nm
9
BA18.10-P-1005-01W
螺钉/螺栓 - 连接挡油板到曲轴箱
Nm
9
