发动机

264

n
曲轴箱, 正时箱盖罩, 端盖

号码

名称

发动机 264

BA01.40-P-1002-03A

螺钉/螺栓 - 连接后部端盖到曲轴箱

Nm

8

检修工具

号码

名称

订单号

BR00.45-Z-1013-01A

密封剂, 乐泰 (Loctite) 5970, 50 ml

A 003 989 98 20 10

BR00.45-Z-1028-04A

零件清洁剂

A 000 986 56 01

BR00.45-Z-1038-04A

乐泰 (Loctite) 7200

Henkel AG & Co. KGaA

http://www.loctite.de

1

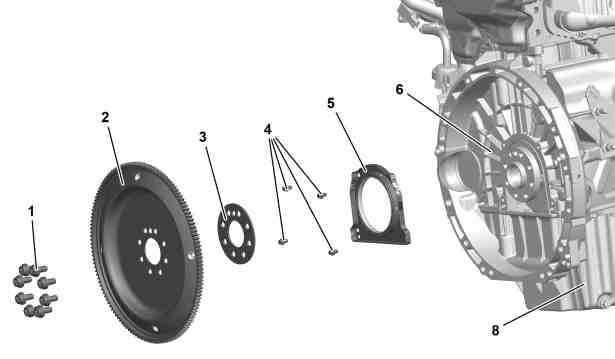

清洁并去除曲轴箱 (6) 和油底壳 (8) 涂抹的密封剂周围以及曲轴箱凸缘接触面 (7) 的油污.

2

清洁并去除新端盖 (5) 密封表面上的油污.

3

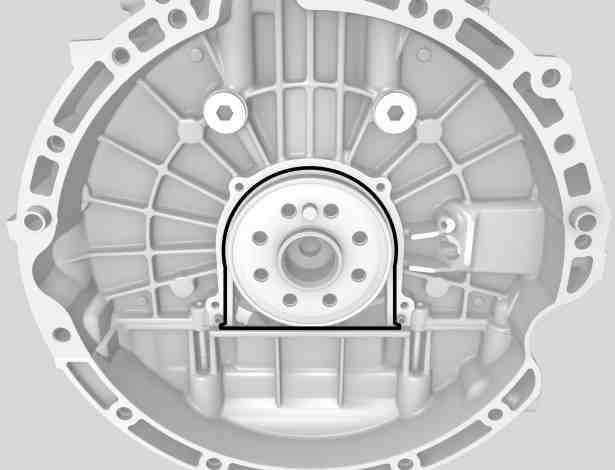

将密封剂以高度和宽度为 2.0 mm (±0.5 mm) 滴珠的形式涂抹在曲轴箱 (6) 和油底壳 (8) 上.

p
只能使用许可的密封剂. 切勿涂开密封剂滴珠. 在涂抹密封剂后 13 分钟内安装端盖 (5).

否则会出现泄漏.

4

将端盖 (5) 和径向轴密封件通过嵌入工具 (01) 插到嵌入工具 (02) 上.

p
确保保护唇端朝向变速箱外壳且密封唇朝向曲轴箱 (6).

否则会出现泄漏.

5

将嵌入工具 (01) 从嵌入工具 (02) 上拉下.

6

将端盖 (5) 以及径向轴密封件和嵌入工具 (02) 放到接触面 (7a) 上, 然后将其推到曲轴箱凸缘 (7) 上, 直至凸缘与曲轴箱 (6) 接触.

7

以交叉顺序逐个拧紧螺栓 (4)
n
.

8

拆下嵌入工具 (02).
