发动机

264

1

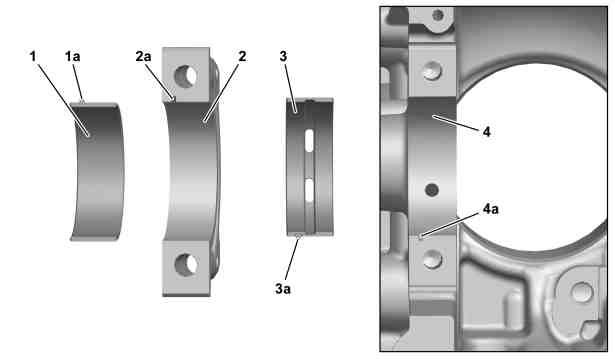

下部曲轴轴承轴瓦

1a

防扭转锁

2

曲轴轴承盖

2a

凹槽

3

上部曲轴轴承轴瓦

3a

防扭转锁

4

曲轴轴承座

4a

凹槽

1

将曲轴轴承轴瓦 (1, 3) 分配至气缸.

p
重复使用曲轴轴承轴瓦 (1, 3) 时, 沿相同的方向安装到同一气缸上.

否则, 发动机会损坏.

p
安装新的曲轴轴承轴瓦 (1, 3) 时, 仅安装色调匹配组合.

否则, 发动机会损坏.

2

用发动机油润滑曲轴轴承轴瓦 (1, 3).

3

将下部曲轴轴承轴瓦 (1) 插入相应的曲轴轴承盖 (2) 中.

p
防扭转锁 (1a) 必须靠在凹槽 (2a) 的内边缘上.

否则, 发动机会损坏.

4

将上部曲轴轴承轴瓦 (3) 插入相应的曲轴轴承座 (4) 中.

p
防扭转锁 (3a) 必须靠在凹槽 (4a) 的内边缘上.

否则, 发动机会损坏.
