发动机

264 属于型号213, 238, 257

更改提示

20.05.2019

方法说明已改进.

操作步骤 1.1, 1.2, 2, 72, 73.1, 73.2

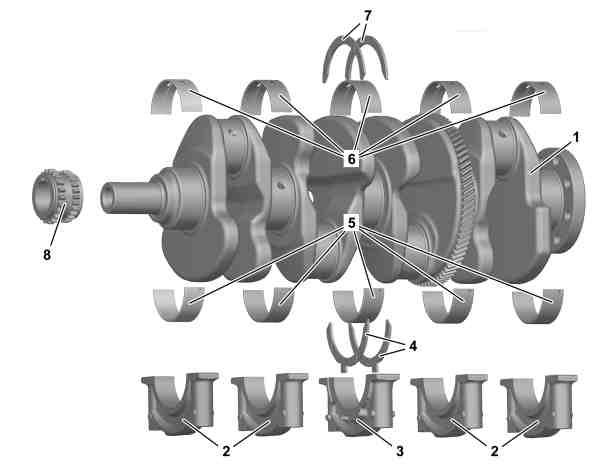

1

曲轴

2

曲轴轴承盖

3

曲轴轴承盖

4

下部止推板

5

下部曲轴轴瓦

6

上部曲轴轴瓦

7

上部止推板

8

正时链驱动齿轮

a
警告
severity=W

受伤的
风险
。 搬运部件时会被夹住、挤压,严重时还会造成手脚骨折。

搬运部件时, 肢体不得进入机械部件的工作范围.

AS00.00-Z-0009-01A

a
小心
severity=C

处理发动机油时有伤害皮肤和眼睛的
风险
。误服发动机油有中毒危险

穿戴防护手套, 防护服和护目镜.

切勿将发动机油注入饮料瓶中.

AS18.00-Z-0001-01A

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

e

拆卸

1.1

将发动机连同变速箱一起拆下.

发动机 264 属于型号213, 238, 257

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR01.10-P-2401MRH

1.2

将发动机连同前轴托架一起拆下.

发动机 264 属于型号213, 238, 257

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR01.10-P-2500MRH

2

将发动机从前轴托架上拆下.

发动机 264 属于型号213, 238, 257

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR01.10-P-2510MRH

3

拆下后部径向轴密封环.

AR03.20-P-3003MRH

4

将发动机固定到装配台上.

A

000 588 00 31 00 乘用车装配台

WS01.00-N-3028B

5

将发动机起重机连同均布载荷调节器一起从发动机上拆下.

A

000 588 00 62 00 负载调节器

WS01.00-P-0102B

i
市售设备/工具

发动机起重机

6

拆下凸轮轴.

AR05.20-P-6992MRH

7

拆下液压阀游隙补偿元件.

AR05.00-P-2011MRH

8

拆下正时箱盖.

AR01.40-P-8000MRH

9

将正时链从正时链驱动齿轮 (8) 上拆下.

10

拆下机油泵.

AR18.10-P-6020MRH

11

将机油泵链从正时链驱动齿轮(8) 上拆下.

12

从曲轴 (1) 上拆下正时链驱动齿轮 (8).

13

拆下平衡轴外壳.

发动机 264.920 属于型号213, 238, 257

AR03.20-P-1105MRH

14

拆下前部挡油板.

15

拧入曲轴 (1) 的中央螺栓.

l
套筒扳手头

*001589650900

16

标记连杆轴承盖和连杆上的安装位置.

p

不要混淆连杆轴承盖.

否则, 发动机会损坏.

17

拆下连杆螺栓并拆下连杆轴承盖.

p

连杆和连杆轴承盖是裂解加工的 (断裂). 不要混淆连杆.

否则, 发动机会损坏.

p

转动曲轴 (1) 的同时, 确保连杆不会倾斜.

否则将会损坏曲轴 (1) 和连杆.

18

标记连杆轴瓦相对于相应连杆和连杆轴承盖的位置.

仅当重复使用连杆轴瓦时.

p

不要混淆连杆轴瓦.

否则, 发动机会损坏.

19

拆下连杆轴瓦.

20

确定曲轴主轴承轴向间隙.

AR03.20-P-4291-03MRH

A

000 588 00 31 00 乘用车装配台

WS01.00-N-3028B

曲轴轴承间隙

*BE03.20-P-1001-04H

l
千分表

*001589322100

l

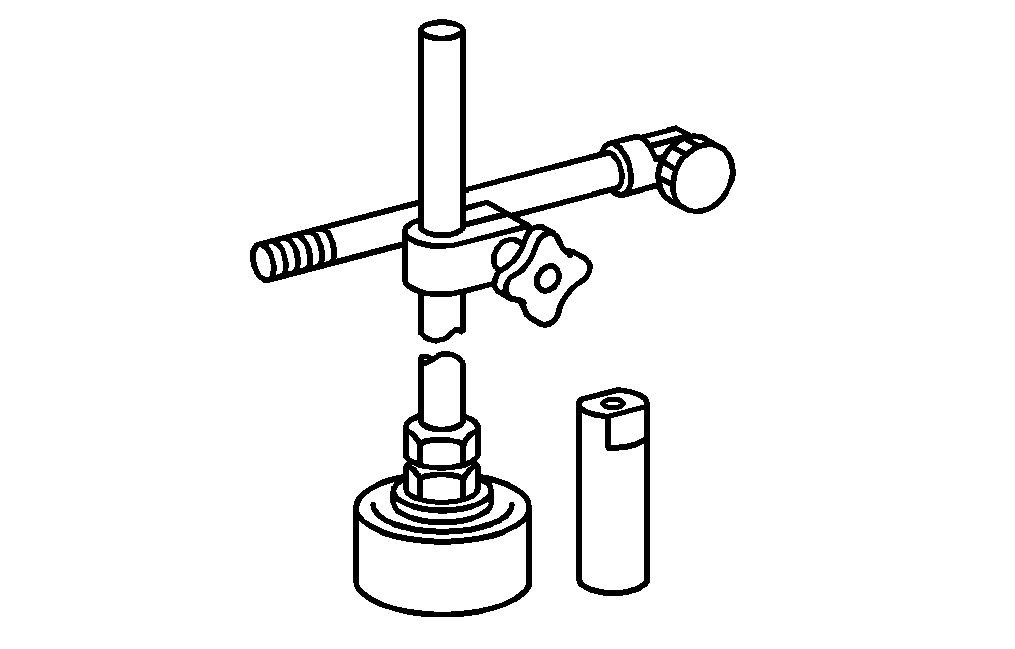

千分表支架

*363589022100

如果超过曲轴主轴承轴向间隙的最大值,

↓

更换下部止推板 (4) 和上部止推板 (7), 然后再次执行检查.

如果再次超过曲轴主轴承轴向间隙的最大值,

↓

更换曲轴 (1), 下部曲轴轴瓦 (5), 上部曲轴轴瓦 (6), 连杆轴瓦和曲轴箱.

21

标记曲轴轴承盖 (2, 3) 相对于曲轴箱的位置.

p

曲轴轴承盖 (2, 3) 和曲轴箱是配套生产的. 不要混淆.

否则, 发动机会损坏.

22

按照拧紧的相反顺序拆下曲轴轴承盖 (2, 3) 的螺栓.

曲轴轴承盖螺钉/螺栓的拧紧规范

AR03.20-P-4351-06MRH

23

拆下曲轴轴承盖 (2, 3).

24

标记下部曲轴轴瓦 (5) 相对于相应曲轴轴承盖 (2, 3) 的位置.

仅当重复使用下部曲轴轴瓦 (5) 时.

25

标记下部止推板 (4) 相对于曲轴轴承盖 (3) 的位置.

仅当重复使用下部止推板 (4) 时.

26

将下部曲轴轴瓦 (5) 从曲轴轴承盖 (2, 3) 上拆下.

27

将下部止推板 (4) 从曲轴轴承盖 (3) 上拆下.

28

将曲轴 (1) 从曲轴箱上拆下.

29

标记上部曲轴轴瓦 (6) 相对于曲轴箱的位置.

仅当重复使用上部曲轴轴瓦 (6) 时.

30

标记上部止推板 (7) 相对于曲轴箱的位置.

仅当重复使用上部止推板 (7) 时.

31

从曲轴箱上拆下上部曲轴轴瓦 (6) 和上部止推板(7).

32

清洁曲轴总成的所有零部件.

p

曲轴总成的零件必须绝对无脏污.

否则, 发动机会损坏.

零件清洁剂

*BR00.45-Z-1028-04A

g

检验

33

检查曲轴 (1) 和曲轴箱.

重复使用曲轴 (1) 或曲轴箱的情况下.

AR03.20-P-4463-01MRH

i
市售设备/工具

外径千分尺

用于内部测量的快速卡钳

n
曲轴轴承盖螺栓

*BA03.20-P-1001-01O

配合轴承处的曲轴轴颈宽度

*BE03.20-P-1002-02M

曲轴轴颈直径

*BE03.20-P-1001-02M

基孔的允许失圆度和锥度

*BE01.40-P-1003-04D

装配轴承的基孔宽度

*BE01.40-P-1002-04D

曲轴轴承

*BE01.40-P-1001-04D

l
千分表

*001589322100

34

检查下部曲轴轴瓦 (5), 上部曲轴轴瓦 (6), 下部止推板 (4), 上部止推板 (7) 和曲轴轴承轴颈是否磨损和损坏.

关于评估主轴承和主轴颈磨损情况的信息

AH03.20-P-1000-02MM

如果存在故障,

↓

安装新的下部曲轴轴瓦 (5), 上部曲轴轴瓦 (6), 下部止推板 (4), 上部止推板 (7) 和曲轴 (1).

35

检查连杆轴瓦和连杆轴颈是否磨损和损坏.

关于评估连杆轴承和连杆轴颈磨损程度的说明

AH03.10-P-0001-03MM

如果存在故障,

↓

安装新的连杆轴瓦和曲轴 (1).

d

安装

36

分配新的上部曲轴轴瓦(6) 和新的下部曲轴轴瓦(5).

仅当安装新的上部曲轴轴瓦 (6) 和下部曲轴轴瓦 (5) 时.

AR03.20-P-4360-01MRH

37

将新的上部曲轴轴瓦 (6) 插入曲轴箱中.

仅当更换上部曲轴轴瓦 (6) 时.

AR03.20-P-4341-03MRH

g

规定的发动机油（保养） - 概览

BB00.40-P-0223-02A

38

将之前标记的上部曲轴轴瓦 (6) 插入曲轴箱中的相应标记位置.

仅当重复使用上部曲轴轴瓦 (6) 时.

AR03.20-P-4341-03MRH

g

规定的发动机油（保养） - 概览

BB00.40-P-0223-02A

39

用发动机油润滑上部止推板 (7).

g

规定的发动机油（保养） - 概览

BB00.40-P-0223-02A

40

将新的上部止推板 (7) 放到曲轴箱上.

仅当安装新的上部止推板 (7) 时.

41

将之前标记的上部止推板 (7) 放到曲轴箱上相应的标记位置处.

仅当重复使用上部止推板 (7) 时.

42

用发动机油润滑曲轴轴颈.

g

规定的发动机油（保养） - 概览

BB00.40-P-0223-02A

43

将曲轴 (1) 放到曲轴箱中.

44

将新的下部曲轴轴瓦 (5) 插入曲轴轴承盖 (2, 3) 中.

仅当安装新的下部曲轴轴瓦 (5) 时.

AR03.20-P-4341-03MRH

g

规定的发动机油（保养） - 概览

BB00.40-P-0223-02A

45

将之前标记的下部曲轴轴瓦 (5) 插入相应标记的曲轴轴承盖 (2, 3) 中.

仅当重复使用下部曲轴轴瓦 (5) 时.

AR03.20-P-4341-03MRH

g

规定的发动机油（保养） - 概览

BB00.40-P-0223-02A

46

用发动机油润滑下部止推板 (4).

g

规定的发动机油（保养） - 概览

BB00.40-P-0223-02A

47

将新的下部止推板 (4) 插入曲轴轴承盖 (3) 中.

仅当更换新的下部止推板 (4) 时.

48

将之前标记的下部止推板 (4) 插入曲轴轴承盖 (3) 上相应的标记位置处.

仅当重复使用下部止推板 (4) 时.

49

将曲轴轴承盖 (2, 3) 安装到曲轴箱中相应的标记位置处.

曲轴轴承盖的配合座

AH03.20-P-4351-02MM

p

将曲轴轴承盖 (2, 3) 沿之前的相同方向安装到同一位置.

否则, 发动机会损坏.

50

用发动机油润滑曲轴轴承盖 (2, 3) 的新螺栓的螺栓头.

g

规定的发动机油（保养） - 概览

BB00.40-P-0223-02A

i
更换螺钉/螺栓.

51

拧入曲轴轴承盖 (2, 3) 的新螺栓并拧紧.

曲轴轴承盖螺钉/螺栓的拧紧规范

AR03.20-P-4351-06MRH

n
曲轴轴承盖螺栓

*BA03.20-P-1001-01O

52

用手转动曲轴 (1), 然后检查曲轴总成是否活动自如.

p

转动曲轴 (1) 的同时, 确保连杆不会倾斜.

否则将会损坏曲轴 (1) 和连杆.

如果曲轴 (1) 活动困难或卡滞:

↓

检查上部曲轴轴瓦 (6) 和下部曲轴轴瓦 (5) 是否正确使用和落座.

分配曲轴轴瓦

AR03.20-P-4360-01MRH

安装曲轴轴承

AR03.20-P-4341-03MRH

g

规定的发动机油（保养） - 概览

BB00.40-P-0223-02A

53

检查连杆螺栓情况, 如有必要, 则进行更换.

AR03.10-P-6111-01MRH

连杆螺栓

*BE03.10-P-1001-03K

54

分配新的连杆轴瓦.

仅当安装新的连杆轴瓦时.

AR03.10-P-6112-01MRH

55

安装新的连杆轴瓦.

仅当安装新的连杆轴瓦时.

AR03.10-P-6111-08MRH

g

规定的发动机油（保养） - 概览

BB00.40-P-0223-02A

56

将之前标记的连杆轴瓦安装到相应的标记位置处.

仅当重复使用连杆轴瓦时.

AR03.10-P-6111-08MRH

g

规定的发动机油（保养） - 概览

BB00.40-P-0223-02A

57

拧紧连杆螺栓.

AR03.10-P-6111-02MRH

n
螺栓 - 连接连杆轴承盖到连杆

*BA03.10-P-1001-01X

58

用手转动曲轴 (1), 然后检查曲轴总成是否活动自如.

l
套筒扳手头

*001589650900

如果曲轴 (1) 活动困难或卡滞:

↓

检查是否正确使用连杆轴瓦及其是否正确落座.

分配连杆轴瓦

AR03.10-P-6112-01MRH

安装连杆轴承盖

AR03.10-P-6111-08MRH

g

规定的发动机油（保养） - 概览

BB00.40-P-0223-02A

59

松开曲轴 (1) 的中央螺栓.

l
套筒扳手头

*001589650900

60

安装前部挡油板.

n
螺钉/螺栓 - 连接挡油板到曲轴箱

*BA18.10-P-1005-01W

61

安装平衡轴外壳.

发动机 264.920 属于型号213, 238, 257

AR03.20-P-1105MRH

i
仅在安装机油泵后才可安装油底壳.

62

将正时链驱动齿轮 (8) 滑到曲轴(1) 上.

p

确保安装的弹簧正确落座.

否则, 发动机会损坏.

63

将机油泵链放到正时链驱动齿轮 (8) 上.

64

安装机油泵.

AR18.10-P-6020MRH

65

将正时链放到正时链驱动齿轮 (8) 上.

66

安装正时箱盖.

AR01.40-P-8000MRH

67

安装液压阀游隙补偿元件.

AR05.00-P-2011MRH

68

安装凸轮轴.

AR05.20-P-6992MRH

69

将均布载荷调节器钩到所有可用发动机吊耳和发动机起重机上.

A

000 588 00 62 00 负载调节器

WS01.00-P-0102B

i
市售设备/工具

发动机起重机

70

将发动机从装配台上拆下.

A

000 588 00 31 00 乘用车装配台

WS01.00-N-3028B

71

安装新的后部径向轴密封环.

AR03.20-P-3003MRH

72

将发动机固定到前轴托架上.

发动机 264 属于型号213, 238, 257

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR01.10-P-2510MRH

73.1

将发动机连同变速箱一起安装.

发动机 264 属于型号213, 238, 257

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR01.10-P-2401MRH

73.2

将发动机连同前轴托架一起安装.

发动机 264 属于型号213, 238, 257

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR01.10-P-2500MRH

曲轴箱的检验值

号码

名称

发动机 264

BE01.40-P-1001-04D

曲轴轴承

基孔直径

mm

59,000...59,019

1 号 (蓝色)

mm

59,000...59,006

2 号 (黄色)

mm

59,006...59,013

3 号 (红色)

mm

59,013...59,019

曲轴箱的检验值

号码

名称

发动机 264

BE01.40-P-1002-04D

装配轴承的基孔宽度

mm

19,967...20,000

曲轴箱的检验值

号码

名称

发动机 264

BE01.40-P-1003-04D

基孔的允许失圆度和锥度

mm

0,03

连杆螺栓的检验值

号码

名称

发动机 264

BE03.10-P-1001-03K

连杆螺栓

螺纹直径

M

7×1

杆长度

新件

mm

38

最大

mm

38,4

曲轴的检验值

号码

名称

发动机 264.915

发动机 264.920

BE03.20-P-1001-02M

曲轴轴颈直径

标称直径

mm

54,940...54,965

54,940...54,965

修理级 1

蓝色 (B)

mm

54,960...54,965

54,960...54,965

修理级 2

黄色 (G)

mm

54,955...54,960

54,955...54,960

修理级 3

红色 (R)

mm

54,950...54,955

54,950...54,955

修理级 4

白色 (W)

mm

54,945...54,950

54,945...54,950

修理级 5

紫色 (V)

mm

54,940...54,945

54,940...54,945

曲轴轴承间隙的测试值

号码

名称

发动机 264

BE03.20-P-1001-04H

曲轴轴承间隙

径向测量值 (新)

mm

0,019...0,043

轴向测量值 (新)

mm

0,120...0,300

曲轴的检验值

号码

名称

发动机 264.915

发动机 264.920

BE03.20-P-1002-02M

配合轴承处的曲轴轴颈宽度

标记 N 无色 (0)

mm

24,550...24,590

24,550...24,590

n
连杆

号码

名称

发动机 264

BA03.10-P-1001-01X

螺栓 - 连接连杆轴承盖到连杆

用于新螺栓的初步拧紧

第 1 级

Nm

5

第 2 级

Nm

15

第 3 级

∡°

180

第 4 级

松开螺栓

第 5 级

Nm

5

第 6 级

Nm

15

第 7 级

∡°

90

如果可重复使用

第 1 级

Nm

5

第 2 级

Nm

15

第 3 级

∡°

90

n
曲轴轴承盖

号码

名称

发动机 264

BA03.20-P-1001-01O

曲轴轴承盖螺栓

第 1 级

Nm

36

第 2 级

∡°

120

n
机油泵

号码

名称

发动机 264

BA18.10-P-1005-01W

螺钉/螺栓 - 连接挡油板到曲轴箱

Nm

9

检修工具

号码

名称

订单号

BR00.45-Z-1028-04A

零件清洁剂

A 000 986 56 01
