发动机

264 属于型号213, 238, 257

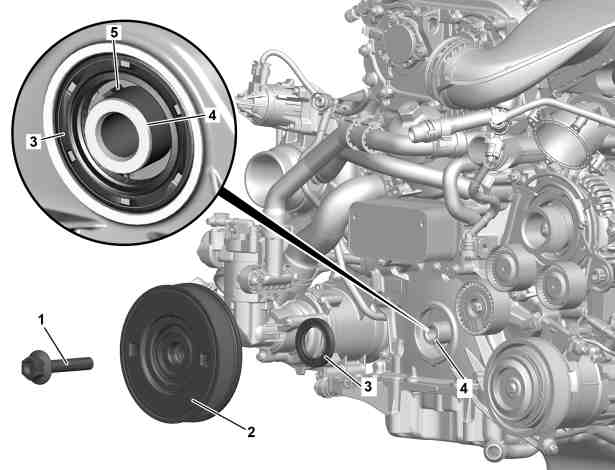

1

中央螺栓

2

皮带轮

3

径向轴密封环

4

曲轴

e

拆卸

1

拆下增压空气冷却器.

AR09.41-P-6817MRH

2

拆下 V 型皮带.

发动机 264 属于型号213, 238, 257

带代码B01 (48 V 技术)

AR13.22-P-1202MRL

发动机 264 属于型号213, 238, 257

除了代码B01 (48 V 技术)

AR13.22-P-1202MRH

3

安装曲轴 (4) 的固定锁.

AR03.30-P-5001MRH

4

拆下中央螺栓 (1).

l
套筒扳手头

*001589650900

5

拆下皮带轮 (2).

d

安装

6

检查皮带轮 (2) 轮毂处径向轴密封环 (3) 的接触面是否有划痕和刮擦.

如果出现划痕和刮擦,

↓

更换皮带轮 (2) 和径向轴密封环 (3).

AR03.20-P-3002MRH

7

检查径向轴密封环 (3) 是否损坏.

如果存在损坏,

↓

安装新的径向轴密封环 (3).

AR03.20-P-3002MRH

8

将皮带轮 (2) 定位到曲轴 (4) 上并用新的中央螺栓 (1) 拧紧.

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

i
通过转动确保曲轴 (4) 的定位键接合在皮带轮 (2) 的凹槽中.

n
中央螺栓 - 连接皮带轮到曲轴

*BA03.30-P-1001-01Y

l
套筒扳手头

*001589650900

9

拆下曲轴 (4) 的固定锁.

AR03.30-P-5001MRH

10

安装多楔皮带.

发动机 264 属于型号213, 238, 257

带代码B01 (48 V 技术)

AR13.22-P-1202MRL

发动机 264 属于型号213, 238, 257

除了代码B01 (48 V 技术)

AR13.22-P-1202MRH

i
安装:
只有在泄漏测试完成后, 才可安装发动机罩.

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

11

执行发动机试运行, 然后检查发动机的皮带轮区域是否泄漏.

12

安装发动机罩.

AR01.10-P-2405MRH

n
飞轮, 驱动盘, 减震器, 起动机齿圈

号码

名称

发动机 264

BA03.30-P-1001-01Y

中央螺栓 - 连接皮带轮到曲轴

第 1 级

Nm

200

第 2 级

∡°

180
