发动机

264 属于型号213, 238, 257

1

固定锁

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

e
d

拆卸/安装

1

拆下中央和后部发动机舱饰板.

发动机 264 属于型号257

AR61.20-P-1105FR

发动机 264 属于型号213, 238

AR61.20-P-1105LWE

2.1

将起动机开口护盖从曲轴箱处拆下.

发动机 264 属于型号213, 238, 257

带代码B01 (48 V 技术)

n
螺栓 - 连接起动机/起动机开口护盖到曲轴箱

*BA15.30-P-1001-01U

2.2

拆下起动机.

发动机 264 属于型号213, 238, 257

除了代码B01 (48 V 技术)

AR15.30-P-7100MRH

n
螺栓 - 连接起动机/起动机开口护盖到曲轴箱

*BA15.30-P-1001-01U

3

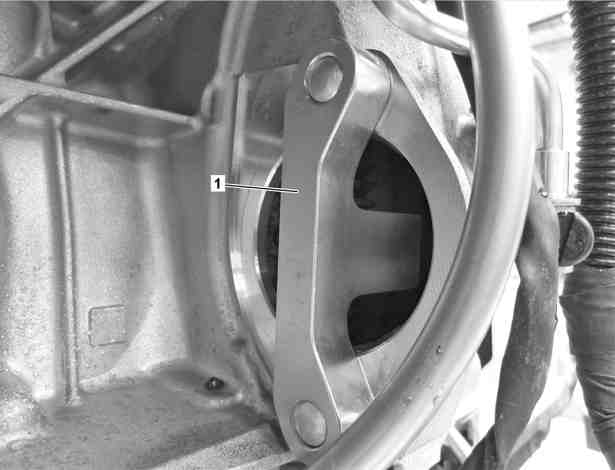

将固定锁 (1) 插入起动机开口中, 直至其与起动机齿圈接合.

l
套筒扳手头

*001589650900

l
固定锁

*112589034000

如果无法插入固定锁 (1),

↓

将增压空气冷却器和连接的管路一起拆下, 然后通过曲轴的中央螺栓沿发动机转动方向转动发动机.

AR09.41-P-6817MRH

4

按照拆卸的相反顺序进行安装.

n
起动机

号码

名称

发动机 264

BA15.30-P-1001-01U

螺栓 - 连接起动机/起动机开口护盖到曲轴箱

Nm

39
