发动机

264 属于型号213, 238, 257

1

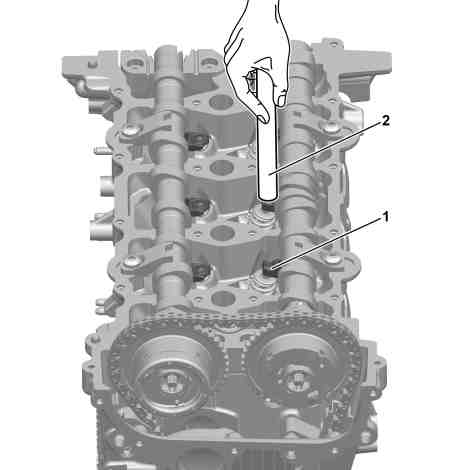

滚柱式气门摇臂 (16x)

2

冲子

a
小心
severity=C

处理发动机油时有伤害皮肤和眼睛的
风险
。误服发动机油有中毒危险

穿戴防护手套, 防护服和护目镜.

切勿将发动机油注入饮料瓶中.

AS18.00-Z-0001-01A

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

a
警告
severity=W

受伤的
风险
处理炽热或发光的物体时,可能导致皮肤或眼睛的损伤。

如有必要, 穿戴防护手套, 防护服和防护眼镜.

AS00.00-Z-0002-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

e
d

拆卸/安装

1

检查并校正机油液位

2

使发动机暖机到正常工作温度

3

关闭点火开关, 将遥控钥匙存放在发射范围之外 (至少 2 m)

4

拆下气缸盖罩

AR01.20-P-5014MRH

5

安装凸轮轴固定装置

i
仅安装固定装置的压紧工具
l
.

l
固定装置

*270589016100

6

拆下右侧增压空气管

AR09.41-P-6817MRH

7

拆下增压空气冷却器, 并在保持管路连接的情况下将其放到前部

AR09.41-P-6817MRH

8

通过曲轴中央螺栓沿发动机转动方向转动发动机, 直至待检查气门间隙补偿元件处凸轮轴的凸轮朝上

p

不要沿发动机运转的反方向转动发动机.

否则, 发动机会损坏.

g

检验

9

检查滚柱式气门摇臂 (1) 是否与相应的凸轮接触

如果滚柱式气门摇臂 (1) 未与凸轮接触.

↓

更换气门间隙补偿元件.

AR05.00-P-2011MRH

10

将气门间隙补偿元件压到一起; 为此, 使用合适的冲子 (2) 按压滚柱式气门摇臂 (1)

p

切勿使用钢制工具.

否则将会损坏滚柱式气门摇臂 (1).

i
不应以手的正常力度, 而只能在施加较大压力时才能非常缓慢地将气门间隙补偿元件压到一起.

如果气门间隙补偿元件下降过大.

↓

更换气门间隙补偿元件.

AR05.00-P-2011MRH

如果多个气门间隙补偿元件出现故障.

↓

检查油压.

AR18.00-P-1250MRH

11

按照拆卸的相反顺序进行安装
