发动机

264 属于型号213, 238, 257

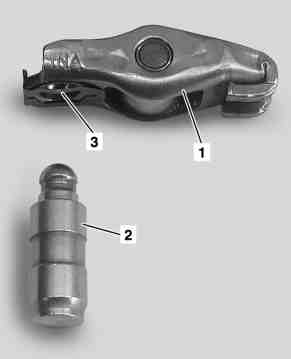

1

滚柱式气门摇臂

2

气门间隙补偿元件

3

夹子

a
小心
severity=C

处理发动机油时有伤害皮肤和眼睛的
风险
。误服发动机油有中毒危险

穿戴防护手套, 防护服和护目镜.

切勿将发动机油注入饮料瓶中.

AS18.00-Z-0001-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

e
d

拆卸/安装

1

拆下相应的凸轮轴

AR05.20-P-6992MRH

2

标记滚柱式气门摇臂 (1) 和气门间隙补偿元件 (2) 相对于各气缸盖的位置

如果重复使用滚柱式气门摇臂 (1) 和气门间隙补偿元件 (2).

p

如果重复使用滚柱式气门摇臂 (1) 和气门间隙补偿元件 (2), 则将其安装到之前的相同位置.

否则, 发动机会损坏.

3

拆下滚柱式气门摇臂 (1) 和气门间隙补偿元件 (2)

g

规定的发动机油（保养） - 概览

BB00.40-P-0223-02A

i
安装:
用发动机油润湿滚柱式气门摇臂 (1) 和气门间隙补偿元件 (2).

4

用手拆下夹子并将气门间隙补偿元件 (2) 从滚柱式气门摇臂 (1) 上拆下

g

检验

5

检查气门间隙补偿元件 (2) 是否正常工作, 必要时安装新件

i
使用正常的手劲应该不能将气门间隙补偿元件 (2) 压到一起 - 只有在施加较大的压力时, 才能非常缓慢地移到一起.

如果多个气门间隙补偿元件 (2) 出现故障.

↓

检查油压.

AR18.00-P-1250MRH

6

按照拆卸的相反顺序进行安装
