AR05.10-P-7601-01MRH
断开发动机正时链
276 589 00 39 00
铆接冲压工具
i
分开正时链 (10) 时, 需要铆接冲压工具
l
中的以下工具:
基础托架 (1)
芯轴 (2)
把手
支架 (C1)
止推件 (C2)
p
使用干净的抹布保护正时箱凹槽, 以防小部件落入, 如果有落入的情况, 则取走凹槽中的小部件.
否则, 发动机会损坏.

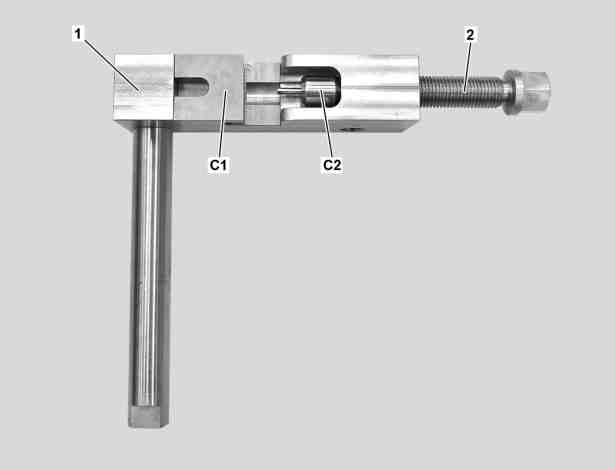

P05.10-2596-06
3
将支架 (C1) 插入基础托架 (1) 中并将止推件 (C2) 插入芯轴 (2) 中.
4
将正时链 (10) 插入铆接冲压工具,
l
使正时链 (10) 的外部连杆在分开后位于张紧轨侧.
i
如果旧正时链 (10) 在其他位置分开, 则无法安装新的正时链 (10).

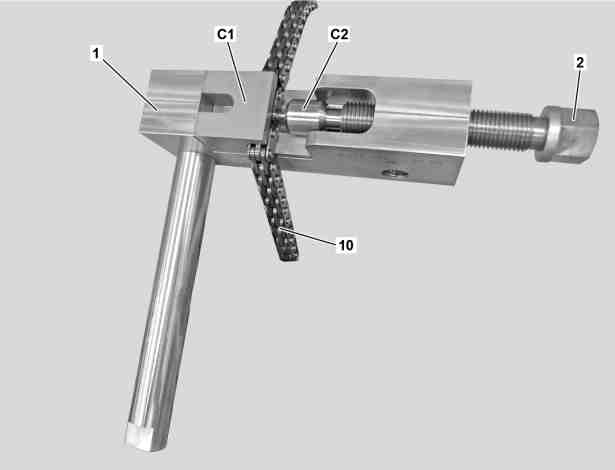

P05.10-2597-06
5
拧入芯轴 (2), 直到止推件 (C2) 与正时链 (10) 接触.
p
确保止推件 (C2) 与要分开的链节的铆钉接触.
否则, 将会损坏链节.
6
拧入芯轴 (2) 并推出, 然后拆下正时链 (10) 的铆钉.
i
拆下止推件 (C2) 时, 确保正时链 (10) 不会落入正时箱凹槽中.
